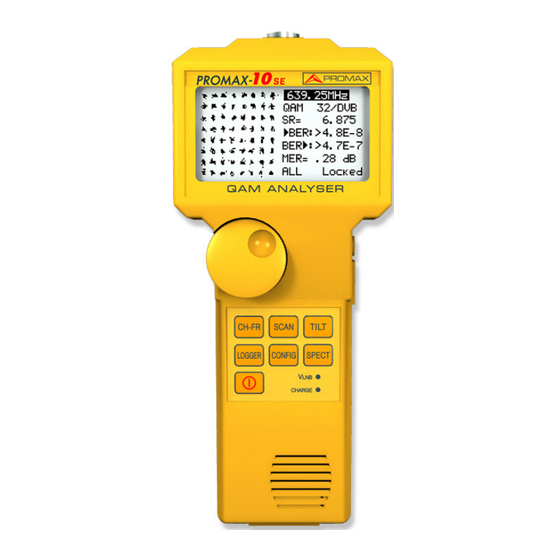

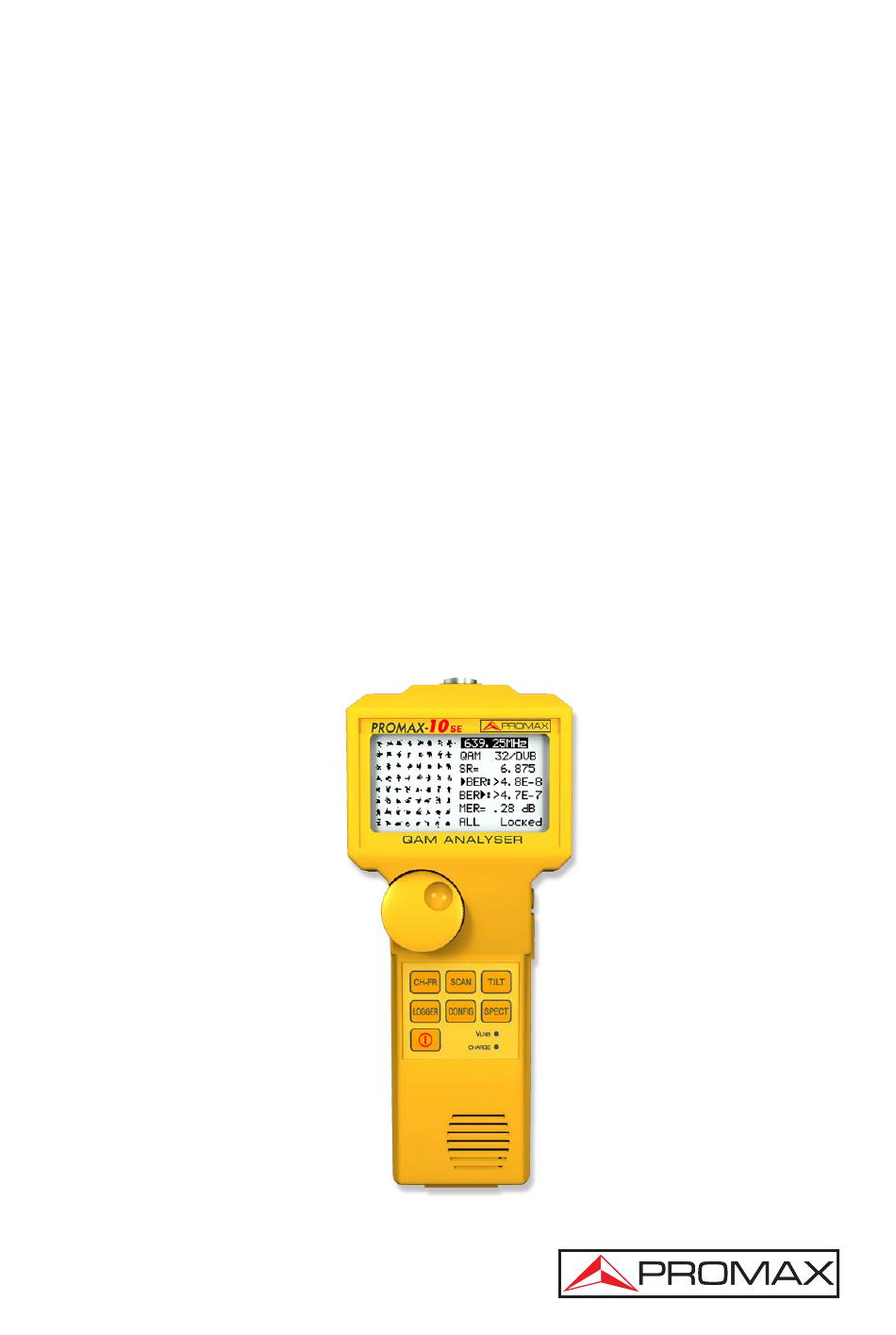

Page 1 PROMAX-10 ANALIZADOR QAM QAM ANALYSER ANALYSEUR QAM - 0 MI1852 -...
Page 3 NOTAS SOBRE SEGURIDAD Antes de manipular el equipo leer el manual de instrucciones y muy especialmente el apartado PRESCRIPCIONES DE SEGURIDAD. El símbolo sobre el equipo significa "CONSULTAR EL MANUAL DE INSTRUCCIONES". En este manual puede aparecer también como símbolo de advertencia o precaución.
Page 5 SUMARIO CONTENTS SOMMAIRE Manual español............. English manual ............. Manuel français ..............
Page 7 MANUAL DE INSTRUCCIONES. PROMAX-10 Í N D I C E GENERALIDADES ....................1 Descripción ......................1 Especificaciones....................2 PRESCRIPCIONES DE SEGURIDAD ..............9 Generales ......................9 Ejemplos Descriptivos de las Categorías de Sobretensión ......10 INSTALACIÓN ....................... 11 Alimentación...................... 11 3.1.1...
Page 8 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.6 Modo de funcionamiento LOGGER............44 4.2.6.1 Configuración del modo LOGGER............46 Conexión al ordenador o a impresora............... 47 MANTENIMIENTO....................49 Instrucciones de envío ..................49 Métodos de mantenimiento ................49 5.2.1 Limpieza de la caja..................49 Componentes no sustituibles por el usuario .............
Page 9 MANUAL DE INSTRUCCIONES. PROMAX-10 ANALIZADOR TV CABLE PROMAX-10 1 GENERALIDADES Descripción PROMAX-10 integra en si mismo siete funciones: Medidor de Nivel, Logger (Captura automática de medidas), Scan, Tilt, Analizador de Espectros, Detector de Transitorios y Analizador Digital de Cable, lo que lo convierte en una magnífica herramienta para la instalación y el mantenimiento de sistemas de recepción...
Page 10 MANUAL DE INSTRUCCIONES. PROMAX-10 PROMAX-10 En el modo Scan, el muestra el nivel de todos los canales activos en la canalización mediante una gráfica de barras. El span y el nivel de referencia son modificables. Un marcador desplazable indica el nivel de potencia exacto de cada canal en particular.
Page 11 MANUAL DE INSTRUCCIONES. PROMAX-10 MEDIDA DE LA POTENCIA (Toda la banda). Margen de medida De 70 a 120 dBµV (De 10 dBmV a 60 dBmV Ancho de banda De 5 a 863 MHz. Resolución 1 dB. ± 3 dB (de 5 a 40 °C).
Page 12 MANUAL DE INSTRUCCIONES. PROMAX-10 Medido después del decodificador RS (PosBER) Margen de medida 10 E-2 a 10 E-8 (baja resolución) E-9 (alta resolución), E-10 en modo continuo. Diagrama de la Constelación Señales DVB-QAM (Annex A/B/C) y DOCSIS / Euro-DOCSIS. Margen de enganche De 50 dBµV a 120 dBµV (De —10 dBmV a...
Page 13 MANUAL DE INSTRUCCIONES. PROMAX-10 Relación entre el nivel de la portadora de vídeo y los productos de intermodulación de tercer orden dentro del canal. Evaluada a la frecuencia de la portadora o, en modo aproximado, en un canal seleccionado por el usuario.
Page 14 MANUAL DE INSTRUCCIONES. PROMAX-10 DETECTOR DE TRANSITORIOS Umbral de detección de 30 a 60 dBµV en saltos de 1dB. Margen de detección de 5 a 100 MHz máximo. Presentación Número de transitorios detectados en el tiempo de medida. Nivel actual detectado y nivel máximo detectado en el tiempo de medida.
Page 15 MANUAL DE INSTRUCCIONES. PROMAX-10 ACCESORIOS INCLUIDOS AA-012 Cable adaptador alimentación automóvil. AL-101B Adaptador de red 100-240V/50-60 Hz. CA-05 Cable de red para EUROPA y otros países. PROMAX-10 DC-234 Maleta de transporte DC-286 Cinta de transporte. AD-057 Adaptador F/h — F/h.
Page 16 MANUAL DE INSTRUCCIONES. PROMAX-10 Página 8 07/2011...
Page 17 MANUAL DE INSTRUCCIONES. PROMAX-10 2 PRESCRIPCIONES DE SEGURIDAD Generales La seguridad puede verse comprometida si no se aplican las instrucciones dadas en este Manual. Utilizar el equipo solamente en sistemas con el negativo de medida conectado al potencial de tierra.
Page 18 MANUAL DE INSTRUCCIONES. PROMAX-10 Símbolos relacionados con la seguridad Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales.
Page 19 MANUAL DE INSTRUCCIONES. PROMAX-10 3 INSTALACIÓN Alimentación PROMAX-10 es un instrumento portátil alimentado por una batería de Li-Ion de 7,4 V. Antes de realizar ninguna medida, es preciso asegurarse que la batería está cargada. 3.1.1 Carga de la batería El equipo dispone de un alimentador de red de 100-240 V / 50-60 Hz, para alimentar el equipo o cargar la batería.
Page 20 MANUAL DE INSTRUCCIONES. PROMAX-10 3.1.2 Recomendaciones en el uso de la batería En caso de prever un largo período de inactividad del equipo es recomendable almacenarlo con la batería cargada y a temperaturas inferiores a 25 °C. Es aconsejable en estos casos efectuar cada 3 meses un ciclo de carga / descarga completo y una posterior carga parcial (50 % p.
Page 21 MANUAL DE INSTRUCCIONES. PROMAX-10 4 INSTRUCCIONES DE USO Descripción de los Mandos y Elementos Panel frontal Figura 2.- Vista frontal. Adaptador F-F (o F-BNC o F-IEC). Nivel de tensión de entrada máximo 60 V AC rms /50-60 Hz. Conector base "F" macho.
Page 22 MANUAL DE INSTRUCCIONES. PROMAX-10 Teclado, 7 teclas para selección de funciones. Altavoz. Conector de servicio. Cable de conexión específico modelo CC-208, para conectar al ordenador o a la impresora. Cable de conexión especifico modelo CC-042 para alimentación LNB. No conectar ningún cable que no sean los suministrados por el fabricante, ya que podría dañar gravemente el equipo.
Page 23 MANUAL DE INSTRUCCIONES. PROMAX-10 [13] Selección del modo de funcionamiento ANALIZADOR DE ESPECTROS y DETECTOR DE TRANSITORIOS. [14] Acceso a los menús de configuración particulares de cada modo de operación y al menú de configuración global del equipo. [15] Acceso a la función Logger. Permite realizar, visualizar, imprimir o transferir a un PC un logger de medidas de forma automática.
Page 24 MANUAL DE INSTRUCCIONES. PROMAX-10 Esta tecla permite acceder a dos modos de operación: El modo ANALIZADOR DE ESPECTROS proporciona un análisis espectral de toda la banda en dos partes: banda de retorno (de 5 a 80 MHz) y banda directa (de 5 a 863 MHz). El span es variable entre 1 y 100 MHz, además es posible modificar el nivel de referencia y se pueden detectar y mantener los valores máximo y mínimo para las medidas de INGRESS.
Page 25 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.1 Configuración global del equipo Para acceder menú configuración global del equipo, desde cualquier modo operación (SCAN, CH-FR, SPECT, etc.) se debe pulsar repetidamente la tecla CONFIG [14] hasta que aparezca en la parte superior de la pantalla el encabezado “Config Global: ½”...
Page 26 MANUAL DE INSTRUCCIONES. PROMAX-10 La activación/desactivación de los canales afecta a los modos de operación CH-FR, SCAN y LOGGER. Cuando un canal ha sido desactivado, éste no se podrá sintonizar ni medir. Esta propiedad permite agilizar el funcionamiento del PROMAX-10 SE, pues permite activar únicamente aquellos canales en los que...
Page 27 MANUAL DE INSTRUCCIONES. PROMAX-10 e) FECHA Para modificar la fecha seleccionar el campo FECHA y pulsar el selector rotativo. En primer lugar se podrá modificar el campo referente al año, a continuación el mes y finalmente el día. Los parámetros modificables en la segunda página del menú de configuración...
Page 28 MANUAL DE INSTRUCCIONES. PROMAX-10 Pulsar el selector rotativo para activar la selección. Girando el selector rotativo, ésta pasa sucesivamente de OFF a ON. Finalmente, pulsar el selector rotativo para activar el cambio de configuración. Al superarse el máximo consumo de corriente en la LNB la alimentación de salida se desactivará...
Page 29 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.2 Modo de funcionamiento SCAN El modo de funcionamiento SCAN presenta, en una única pantalla, el nivel de señal de cada uno de los canales activos en la canalización mediante una gráfica de barras. Además, muestra numéricamente el nivel del canal al que apunta el marcador desplazable (la medida está...
Page 30 MANUAL DE INSTRUCCIONES. PROMAX-10 En el caso de haber activado la función de detección potencia banda ancha (M. POTENCIA -> ∑PWR) en el menú de configuración del modo SCAN (apartado 4.2.2.1), el PROMAX-10 display del indicará la potencia total presente en la entrada RF del equipo (∑PWR).
Page 31 MANUAL DE INSTRUCCIONES. PROMAX-10 b) LÍNEA DE REFERENCIA Permite activar o desactivar (OFF) una línea de referencia en la pantalla de SCAN (entre 21 y 120 dBµV). La línea de referencia permite establecer criterios de aceptación del nivel de canales con sólo echar un vistazo a la pantalla SCAN.
Page 32 MANUAL DE INSTRUCCIONES. PROMAX-10 Figura 14.- Acceso a las funciones de medida, modo operación CH-FR. 4.2.3.1 Sintonía por CANAL 4.2.3.1.1 Medida de la portadora de vídeo + V/A + C/N (sólo para canales analógicos) Si el canal sintonizado se ha definido mediante el editor de la canalización como...
Page 33 MANUAL DE INSTRUCCIONES. PROMAX-10 Debajo aparece el nivel de la portadora de vídeo, Pdora. VÍDEO (80 dBµV en el ejemplo). Las unidades de medida pueden modificarse mediante el menú de Configuración Global del Equipo (apartado 4.2.1). En la parte inferior, una barra gráfica muestra el nivel con una resolución de 1 dB.
Page 34 MANUAL DE INSTRUCCIONES. PROMAX-10 Los batidos de segundo orden caen dentro del canal, alrededor de la portadora de vídeo, pero como es posible que la posición relativa de la portadora de vídeo en todos los canales no sea la misma, es difícil determinar donde van a aparecer, por lo PROMAX-10 que debería realizarse un barrido dentro de todo el canal.
Page 35 MANUAL DE INSTRUCCIONES. PROMAX-10 En el display aparece el nivel de la portadora de vídeo (80 dBµV en la figura anterior) y la relación CSO acompañada de la desviación de frecuencia para la que se ha obtenido la relación mínima y la medida de la relación CTB con el mensaje Pdora.
Page 36 MANUAL DE INSTRUCCIONES. PROMAX-10 Figura 20.- Medida de la potencia de un canal digital mediante integración. La medida de la relación C/N muestra la relación entre la potencia del canal digital y la potencia de ruido. El usuario puede definir donde se debe medir la potencia de ruido.
Page 37 MANUAL DE INSTRUCCIONES. PROMAX-10 Figura 21.- Ejemplo de un espectro de canales digitales. Tomando como ejemplo la figura anterior, si suponemos que para los canales que aparecen en la figura se ha definido un ancho de banda de 8 MHz, en el modo de...
Page 38 MANUAL DE INSTRUCCIONES. PROMAX-10 CCIR 32/DVB 6.875 BER: 4.8E-8 BER : 4.7E-8 MER= .28 dB Locked Figura 22.- Representación del Diagrama de la Constelación y medidas del BER y MER de un canal digital. 4.2.3.1.6 CONFIGURACIÓN en el modo sintonía por CANAL...
Page 39 MANUAL DE INSTRUCCIONES. PROMAX-10 DESCRIPCIÓN PARÁMETROS VALORES Modulación de audio MODO Audio FM Audio AM AUDIO LEVEL: El altavoz emite un tono cuya frecuencia varía en función del nivel de la señal recibida. OFF: Audio desactivado. Offset portadora de audio FREC.
Page 40 MANUAL DE INSTRUCCIONES. PROMAX-10 El parámetro “CTB MOSTRADO” permite definir el método de medida del CTB. “DENTRO C” (dentro del canal) es el valor más adecuado siempre que se pueda suprimir la portadora del canal en estudio. Si ello no es posible, como aproximación, se puede definir cualquier otro canal...
Page 41 MANUAL DE INSTRUCCIONES. PROMAX-10 Para variar la frecuencia pulse el selector rotatorio [9] hasta subrayar el dígito que desee modificar y a continuación gire el selector rotatorio [9]. A la izquierda de la frecuencia de sintonía aparece el nombre del canal, sólo si ésta se corresponde con algún canal de la canalización activa.
Page 42 MANUAL DE INSTRUCCIONES. PROMAX-10 90.50MHz CCIR Pdora.VIDEO 62dBuV V/A= C/N= 80 100 120 Figura 28.- Medida de la portadora de audio. Muestra en pantalla la potencia de la señal de entrada de la portadora de audio en la frecuencia sintonizada en forma de gráfica de barras y numérica.
Page 43 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.3.2.3 Modo Digital En el modo digital se pueden tomar dos tipos de medidas. Para variar entre las dos medidas pulse el selector rotativo. Estas mediciones son: - Potencia de canal de entrada. En este modo se presenta la potencia del canal de entrada en forma numérica dBµV y en grafica de barras.
Page 44 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.3.2.4 CONFIGURACIÓN en el modo Sintonía por FRECUENCIA Estando en el modo de Sintonía por Frecuencia, pulse la tecla “CONFIG” y aparecerá el menú de Configuración. Dependiendo del tipo de medición que se esté realizando, el menú de Configuración puede variar.
Page 45 Figura 35.- AN. FR CONFIG: 2/2. permiten modificar las frecuencias en dónde se mide el CSO (el PROMAX-10 SE admite valores de —0,5 a —2,50 MHz y de 0,5 a 2,5 MHz). Si se accede al menú de configuración cuando se está en modo DIGITAL los parámetros que aparecen son los siguientes:...
Page 46 Nota: Cuando se pasa de frecuencia a canal, si la frecuencia sintonizada no corresponde a ningún canal, el PROMAX-10 SE buscará el canal más próximo a esa frecuencia y quedará sintonizado en ese canal. Esta operación puede durar unos instantes.
Page 47 MANUAL DE INSTRUCCIONES. PROMAX-10 RESOLUCIÓN EN DETECTOR SPAN FRECUENCIA PICO 100 MHz (full span en la banda 900 kHz de retorno) 50 MHz 450 kHz 30 MHz 275 kHz 15 MHz 135 kHz 5 MHz 45 kHz 1 MHz 10 kHz...
Page 48 MANUAL DE INSTRUCCIONES. PROMAX-10 4.2.4.3 Modo de operación MIN. Esta representación del espectro nos permite detectar interferencias permanentes sobre un canal que de otro modo podrían quedar enmascaradas por la naturaleza variable de la señal. Es interesante tanto en la medida de canales analógicos como digitales.
Page 49 MANUAL DE INSTRUCCIONES. PROMAX-10 El campo CONTADOR muestra el número de impulsos que han sobrepasado el nivel definido por el parámetro LINEA REF. en el menú de configuración del modo SPECT (apartado 4.2.5.5.). Para inicializar el contador y el tiempo de medida se debe pulsar la tecla SPECT [13].
Page 50 MANUAL DE INSTRUCCIONES. PROMAX-10 d) LINEA REF. Permite activar/desactivar y definir el valor de la línea de referencia que aparece en la representación del espectro en saltos de 1 dB de 20 a 120 dBµV (en escala dBµV) este valor es también el valor umbral para la detección de impulsos en el modo TRANS (sólo si su valor es inferior a...
Page 51 MANUAL DE INSTRUCCIONES. PROMAX-10 Manteniendo la tecla SCAN [11] pulsada, presionar la tecla TILT [12], aparecerá el mensaje de confirmación "PILOTO 1 ENTRADO". Repetir los pasos 1 a 3 para los tres siguientes pilotos. 4.2.5.1 Configuración del modo TILT. En el modo TILT, al pulsar la...
Page 52 MANUAL DE INSTRUCCIONES. PROMAX-10 IMPORTANTE Para salir del menú de configuración del modo TILT pulsar la tecla del modo de operación al que se desee acceder. 4.2.6 Modo de funcionamiento LOGGER. Mediante la función LOGGER es posible realizar de forma automática las medidas de nivel, de la relación Portadora / Ruido y de la relación Vídeo / Audio (esta...
Page 53 MANUAL DE INSTRUCCIONES. PROMAX-10 IMPORTANTE El tratamiento de los canales como analógicos o digitales y los parámetros para realizar las medidas, es decir la frecuencia de la portadora de audio para canales analógicos y el offset de frecuencia para la medida del ruido en la medida del C/N de canales digitales, se corresponderán con la configuración del equipo en el...
Page 54 MANUAL DE INSTRUCCIONES. PROMAX-10 Figura 52.- Ejemplo de impresión. 4.2.6.1 Configuración del modo LOGGER. Desde el modo LOGGER, al pulsar la tecla CONFIG [14] se accede al menú de configuración. Este menú permite modificar los parámetros UMBRAL y MODO. Para acceder a ellos girar el selector rotativo y una vez que el parámetro que se desee...
Page 55 MANUAL DE INSTRUCCIONES. PROMAX-10 b) MODO: Define los tipos de medidas a realizar. Este parámetro permite seleccionar las medidas que se desean realizar entre: CANALES ANALÓGICOS CANALES DIGITALES Relación Relación Nivel Vídeo Portadora Potencia / Audio / Ruido NIVEL / POT.
Page 56 MANUAL DE INSTRUCCIONES. PROMAX-10 2) CONFIGURATION: Modificar todos los parámetros de configuración. 3) DATALOGGER: Editar y archivar las medidas contenidas en el logger. PROMAX-10 4) DATE: Actualizar la versión del software del Página 48 07/2011...
Page 57 MANUAL DE INSTRUCCIONES. PROMAX-10 5 MANTENIMIENTO Instrucciones de envío Los instrumentos enviados a reparar o calibrar dentro o fuera del período de garantía, deberán ser remitidos con la siguiente información: Nombre de la empresa, nombre de la persona a contactar, dirección, número de teléfono, comprobante de compra (en caso de garantía) y descripción del problema encontrado o servicio...
Page 58 MANUAL DE INSTRUCCIONES. PROMAX-10 Página 50 07/2011...
Page 59 USER’S MANUAL. PROMAX-10 T A B L E C O N T E N T S GENERAL........................1 Description ......................1 Specifications ...................... 2 SAFETY RULES......................7 Generals ......................7 Descriptive Examples of Over-Voltage Categories ..........8 INSTALLATION ......................9 Power supply.......................
Page 60 USER’S MANUAL. PROMAX-10 MAINTENANCE....................... 45 Instructions for returning by mail ............... 45 Method of maintenance..................45 5.2.1 Cleaning the cover..................45 Components which user can not replace ............45 5.3.1 Not replaceable fuses by user ..............45...
Page 61 USER’S MANUAL. PROMAX-10 CABLE TV ANALYSER PROMAX-10 SE 1 GENERAL Description PROMAX-10 is seven functions in one instrument, Level Meter, Datalogger, Scan, Tilt, Spectrum Analyser, Transient Detector, and Cable Digital Analyser which makes it an excellent tool for the installation and maintenance of...
Page 62 USER’S MANUAL. PROMAX-10 In Tilt operating mode, the screen shows, both graphically and numerically, the difference in levels between any four previously defined pilot frequency channels, in order to obtain a qualitative measurement on band equalisation. As a Spectrum Analyser it provides the analysis of the entire band, with a span defined by the user from 1 to 100 MHz.
Page 63 USER’S MANUAL. PROMAX-10 LEVEL MEASUREMENT Measurement Analogue channels Video carrier level measurement. Digital channels Power measurement in the channel bandwidth by integration method. Measuring range From 25 to 120 dBµV (From -35 dBmV to 60 dBmV) From 35 to 120 dBµV (From -25 dBmV to 60 dBmV) .
Page 64 USER’S MANUAL. PROMAX-10 Datalogger For each digital channel, the level and the MER can be stored. (BER for data dumping to printer or transfer to PC) Modulation type 16/32/64/128/256 QAM ITU J1 annex A/C and 64/256 QAM ITU J1 annex B.
Page 65 USER’S MANUAL. PROMAX-10 SCAN Span Variable: 10, 30, 100, 300 MHz and full band (from 5 to 863 MHz, according to the channel plan). Power detection Forward band (45 to 863 MHz). Reference level Variable from 60 to 120 dBµV in 10 dB steps.
Page 66 USER’S MANUAL. PROMAX-10 Protection Current limiter. POWER SUPPLY Li-Ion 7.4 V - 2.2 Ah Low battery indication Graphic indication on the display: Autonomy Approximately 6 hours excepting measurements of MER / BER. Automatic power-off Power-off after approximately 10 minutes of non-use.
Page 67 USER’S MANUAL. PROMAX-10 2 SAFETY RULES Generals The safety could not be assured if the instructions for use are not closely followed. Use this equipment connected only to devices or systems with their common at ground potential. This equipment can be used in Over-Voltage Category I installations and Pollution Degree 2 environments.
Page 68 USER’S MANUAL. PROMAX-10 Symbols related with safety: Descriptive Examples of Over-Voltage Categories Cat. I Low voltage installations isolated from the mains. Cat. II Portable domestic installations. Cat. III Fixed domestic installations. Cat. IV Industrial installations. Page 8 07/2011...
Page 69 USER’S MANUAL. PROMAX-10 3 INSTALLATION Power supply PROMAX-10 is a portable instrument powered by a built-in 7.4 V Li Ion rechargeable battery. Before taking any measurement, the user should make sure that the battery is fully charged. 3.1.1 Battery charge The instrument has a 100-240V / 50-60 Hz mains adapter, to power the instrument or to recharge the battery.
Page 70 USER’S MANUAL. PROMAX-10 3.1.2 Recommendations for using the battery In case of anticipating a long period of inactivity for the equipment it is recommended to store it with the battery fully charged and at temperatures below 25 °C. It advisable in these cases to carry out each three moths a charge / discharge cycle and later a partial charge (for example, 50%) Installation and start-up.
Page 71 USER’S MANUAL. PROMAX-10 4 OPERATING INSTRUCTIONS Description of the controls and elements Front panel. Figure 2.- Front panel. F-F (or F-BNC or F-IEC) adapter. Maximum input voltage level 60 VAC rms /50-60 Hz. "F" male base connector. Graphic display with back lighting.
Page 72 USER’S MANUAL. PROMAX-10 Keyboard. 7 keys for function selection. Loudspeaker. Service Connector. CC-208 Specific connection cable for connecting to a computer or printer. CC-042 Specific connection cable to power a LNB. Do not connect any cable other than that supplied by the manufacturer, otherwise the instrument may suffer serious damage.
Page 73 USER’S MANUAL. PROMAX-10 [14] Access to CONFIGURATION menus specific to each operating mode and to the global configuration menu of the unit. [15] Selects the DATALOGGER operating mode. Enables multiple measurements to be taken, visualised, printed or transferred to a PC automatically.
Page 74 USER’S MANUAL. PROMAX-10 PROMAX-10 In the TRANSIENT DETECTOR mode, the operates as a transitory counter in the return path. The level detection threshold and the frequency margin are user definable. The TILT operating mode shows on the display, both graphically and...
Page 75 USER’S MANUAL. PROMAX-10 4.2.1 Global configuration menu In order to access the global configuration menu, from any operating mode (SCAN, CH-FR, SPECT, etc.), you must press the CONFIG [14] key repeatedly until you see at the top of the screen the headline “Global Config: ½”.
Page 76 USER’S MANUAL. PROMAX-10 The Edit Channel Plan function allows to automatically activate all the channels defined in the channel plan by means of the ALL field on the third line. When to the right of ALL we select ON, all the channels of the plan will be activated, otherwise, if we select OFF all channels will be deactivated.
Page 77 USER’S MANUAL. PROMAX-10 AUTO POWER OFF This field permits to activate (ON) or deactivate (OFF) the POWER-OFF function. When this function is ON, the unit automatically turns off when it has remained inactive for a period of 10 minutes. g) BEEP...
Page 78 USER’S MANUAL. PROMAX-10 BER RESOLUTION • LOW: BER measurements every 2s. The minimum measured BER for a signal at 64QAM and a SR at 6875 Ks/s is 10 • HIGH: BER measurements every 20 s. The minimum measured BER for a signal at 64QAM and a SR at 6875 Ks/s is 10 •...
Page 79 USER’S MANUAL. PROMAX-10 When pressing again on the rotary knob [9] the field level of reference will be selected. It is the maximum level of the vertical axis of the chart. By turning the rotary knob [9] clockwise it will increase and if you turn anti-clockwise it will decrease.
Page 80 USER’S MANUAL. PROMAX-10 4.2.2.1 SCAN mode configuration SCAN CONFIG In the SCAN operating mode, pressing the THRESHOLD CONFIG key [14] will access the configuration menu REF. LINE for this mode. POWER MEAS CHAN This menu permits change three parameters: THRESHOLD, REFERENCE LINE and POWER MEASUREMENT.
Page 81 USER’S MANUAL. PROMAX-10 Digital channels: - Channel power by measurements integration. - Carrier / Noise (C/N) ratio. - Bit error rate (BER). - Modulation error ratio (MER). - Constellation Diagram. To access to this mode of operation, press the CH-FR key [10].
Page 82 USER’S MANUAL. PROMAX-10 4.2.3.1 CHANNEL tuning 4.2.3.1.1 Video carrier + V/A + C/N measurement (only for analogue channels) If the tuned channel has been defined as analogue by means of the Edit Channel Plan function (see section 4.2.1 Global Configuration...
Page 83 USER’S MANUAL. PROMAX-10 4.2.3.1.3 CSO-CTB distortion products measurement (only analogue channels) The active devices present in the distribution systems, when working in its non-linear zone, generate interfering signals, called distortion products, that can fall within the video bandwidth. From a certain level this interference becomes visible on the TV image.
Page 84 USER’S MANUAL. PROMAX-10 The CTB measurement is performed equivalently to the CSO. If all the channels that are transmitted have the video carrier at the same position within the channel, then the CTB beat will show up at the same frequency as the video carrier. It is for that...
Page 85 USER’S MANUAL. PROMAX-10 VERY IMPORTANT In order to measure digital channels correctly, previously, the channel must be defined as digital (see Edit Channel Plan function at section '4.2.1 Global Configuration menu) and, if necessary, the CHANNEL BW parameter should be redefined by means of the Channel-Frequency configuration menu.
Page 86 USER’S MANUAL. PROMAX-10 The following figure shows that when making C/N measurements in the relative method (∆F), it is essential to bear in mind the presence of adjacent channels; otherwise, the noise could be confused with the signal of another channel.
Page 87 USER’S MANUAL. PROMAX-10 PROMAX-10 When pressing again the rotary selector , the carries out a new measurement. If the selector rotary is pressed twice, you will access the screen of Power and C/N ratio measurement again (section 4.2.3.1.4). CCIR 32/DVB 6.875...
Page 88 USER’S MANUAL. PROMAX-10 DESCRIPTION PARAMETERS VALUES Audio Modulation AUDIO MODE Audio FM Audio AM loudspeaker emits tone whose frequency varies according to the received signal level. OFF: Audio deactivation. Audio carrier offset AUDIO FREQ. From 4.00 to 9.00 MHz CTB Measurement mode...
Page 89 USER’S MANUAL. PROMAX-10 The CTB SHOWED parameter allows defining method measurement for the CTB. “IN CH“ (within the channel) is the suitable method whenever the carrier of the channel in study can be turned off. If it is not possible, as approach, any other channel (free) can be defined for the measurement of the CTB.
Page 90 USER’S MANUAL. PROMAX-10 There are three modes of frequency tuning measurements: Level Mode. Analogue Mode. Digital Mode. You can change the measurement mode from the Configuration menu (see section 4.2.3.2.4 Frequency Tuning Configuration). 4.2.3.2.1 Level Mode In the level Mode it appears a screen where the level of the input signal is represented by a bar graph and by a numeric value.
Page 91 USER’S MANUAL. PROMAX-10 Audio Carrier Measurement. It shows the power level of the audio carrier at the frequency tuned. It is represented by a bar graph and in numeric value. It also measures the V/A ratio and the offset between the audio signal and the video signal.
Page 92 USER’S MANUAL. PROMAX-10 50.50MHz CCIR CHANNEL POWER 71dBuV BW=9.1MHz C/N= 27dB INTEGRATING 80 100 120 Figure 31.- Constellation Diagram In this mode is shown the Constellation Diagram and other related measures (Fig. 32). - QAM modulation type. - Encoding type detected.
Page 93 USER’S MANUAL. PROMAX-10 The options available on the Configuration CONFIG LEVEL: menu in the LEVEL measurement mode are next: FREQ. MODE FREQ STEP 0.10MHz AUDIO MODE Freq. Mode: It allows you to change the measurement signal among ANL (Analogue), DIG (digital) and LEV (Power Level).
Page 94 USER’S MANUAL. PROMAX-10 Press CONFIG again to CONFIGURATION next page (2/2) AN. FR CONFIG:2/ 2 The CTB SHOWED parameter allows defining CTB SHOWED the method of measurement for the CTB. IN CH FCS01 1.50 MHz (within the channel) is the suitable method whenever FCS02 0.75 MHz...
Page 95 USER’S MANUAL. PROMAX-10 Attenuation: It is the level of attenuation applied on the output. It could work in automatic mode or in a range from 0 to 60 dB. Quadrant: To select what constellation quadrant you want to view: ALL, Q1, Q2, Q3, Q4, Q1+, Q2+, Q3+, Q4+.
Page 96 USER’S MANUAL. PROMAX-10 FREQUENCY DETECTOR SPAN RESOLUTION PEAK 100 MHz (full span in the 900 kHz return path) 50 MHz 450 kHz 30 MHz 275 kHz 15 MHz 135 kHz 5 MHz 45 kHz 1 MHz 10 kHz 30 MHz...
Page 97 USER’S MANUAL. PROMAX-10 4.2.4.3 MIN operating mode. This measurement permits to detect permanent channel interferences that in an other way could remain masked because of the variable nature of the signal. It is interesting in analogue channel measurements as well as in digital channel.
Page 98 USER’S MANUAL. PROMAX-10 To initialise the TIME and COUNTER fields, press the SPECT [13] key. In the lower part of the screen it appears a bar that shows present level, a dotted line shows the detection threshold (REF. LINE) whereas the continuous line indicates the maximum detected level.
Page 99 USER’S MANUAL. PROMAX-10 e) STOP. FREQ It defines the maximum frequency for the transient detection. IMPORTANT To leave the configuration menu of the SPECT mode, just press the key of the operating mode you wish to access. 4.2.5 TILT operating mode.
Page 100 USER’S MANUAL. PROMAX-10 4.2.5.1 TILT mode configuration. Pressing the CONFIG [14] key will access to the first page of the configuration menu. To change a given parameter turn the rotary selector [9] until the field is activated (this will appear shadowed) and then press. The value of the Figure 48.- TILT configuration.
Page 101 USER’S MANUAL. PROMAX-10 4.2.6 DATALOGGER operating mode. The LOGGER function permits to automatically measure the level, the Carrier/Noise ratio and the Video/Audio ratio (the latter only in the case of analogue channels) as well as the power channel and MER measurements of each active channel in the channel plan (see paragraph Channel Plan editor at section 4.2.1.
Page 102 USER’S MANUAL. PROMAX-10 To check the measurements stored in a specific logger select the VIEW option: The first line shows the channel plan (CCIR in the example), the audio carrier offset (5.50 MHz), the audio demodulation (FM) and the units of measurement (dBµV).
Page 103 USER’S MANUAL. PROMAX-10 4.2.6.1 Datalogger configuration. From LOGGER mode, when pressing the CONFIG key [14] we will access to the configuration menu. This menu permits to modify the THRESHOLD and MEASURES parameters. To access to them turn the rotary selector and once the parameter we want to change is appears shadowed, press it;...
Page 104 USER’S MANUAL. PROMAX-10 Connection to a Computer or Printer. PROMAX-10 permits the connection to a PC or to a serial printer for data transfer, by means of the connection cable model CC-208. Do not connect any cable other than that supplied by the manufacturer, otherwise serious damage may be caused to the equipment.
Page 105 USER’S MANUAL. PROMAX-10 5 MAINTENANCE This part of the manual describes the maintenance procedures and the location of faults. Instructions for returning by mail The method of maintenance to be carried out by the user consists of cleaning the cover and changing the battery. All other operations should be carried out by authorised agents or by personnel qualified in the servicing of instruments.
Page 106 USER’S MANUAL. PROMAX-10 Page 46 07/2011...
Page 107 MANUEL D’UTILISATION. PROMAX-10 S O M M A I R E 1 GÉNÉRALITÉS......................1 Description ......................1 Spécifications ...................... 2 2 PRESCRIPTIONS DE SÉCURITÉ ................7 Générales......................7 Exemples de Catégories de Surtension .............. 8 3 INSTALLATION ......................9 Alimentation......................9 3.1.1...
Page 108 MANUEL D’UTILISATION. PROMAX-10 5 ENTRETIEN ......................45 Instructions d’envoi.................... 45 Méthode de maintenance.................. 45 5.2.1 Nettoyage du boîtier..................45 Les composants non remplaçables par l’utilisateur........... 45 5.3.1 Fusibles....................... 45...
Page 109 MANUEL D’UTILISATION. PROMAX-10 ANALYSEUR TV CÂBLE PROMAX-10 SE 1 GÉNÉRALITÉS Description PROMAX-10 comprend en soi sept fonctions: Mesureur de Niveau, Saisie, Balai, Pente, Analyseur de Spectres, Détecteur de transitoires et Analyseur numérique de câble, ce qui en fait un excellent outil pour l'installation et l'entretien de systèmes de réception et de distribution de signaux de télévision...
Page 110 MANUEL D’UTILISATION. PROMAX-10 PROMAX-10 Sur le mode Balai, le montre le niveau de tous les canaux présents dans la bande à l'aide d'un graphique à barres. Le Span et le niveau de référence peuvent être sélectionnés. Un marqueur mouvant indique le niveau de puissance exacte de chaque canal particulier.
Page 111 MANUEL D’UTILISATION. PROMAX-10 MESURE DE LA PUISSANCE (Toute la bande) Marge de mesure De 70 à 120 dBµV. (De 10 dBmV à 60 dBmV Largeur de bande De 5 à 863 MHz. Résolution 1 dB. ± 3 dB (de 5 à 40 °C).
Page 112 MANUEL D’UTILISATION. PROMAX-10 Vitesse de Symbole Marge de mesures 1000 à 7200 Msym/s pour QAM 16/64/2560. Acquisition de mesures MER et puissance du canal pour chaque canal numérique. (BER pour envoyer à l’imprimante/PC). Types de Modulation QAM 16/32/64/128/256 ITU J1 annexe A/C et QAM 64/256 ITU J1 annexe B.
Page 113 MANUEL D’UTILISATION. PROMAX-10 Mesures Canaux analogiques Niveau, C/N et V/À. Canaux numériques Puissance du canal et MER. (BER pour envoyer à l’imprimante/PC). BALAI Span Variable : 10, 30, 100, 300 MHz et full bande (de 5 à 863 MHz selon le plan de canaux).
Page 114 MANUEL D’UTILISATION. PROMAX-10 ALIMENTATION Batterie de LiIon 7,4 V. Indicateur de batterie fiable Indication graphique à l'afficheur: Autonomie Environ 3 heures (30 % marche / arrêt avec l’exception des mesures de MER et BER). Extinction automatique Déconnexion après environ 10 minutes sans emploi Charge de batterie Par chargeur rapide externe.
Page 115 MANUEL D’UTILISATION. PROMAX-10 2 PRESCRIPTIONS DE SÉCURITÉ Générales La sécurité peut n’être pas garantie si on n'applique pas les instructions données dans ce Manuel. N'utiliser l'équipement que sur des systèmes dont le négatif de mesure est connecté au potentiel de terre.
Page 116 MANUEL D’UTILISATION. PROMAX-10 Symboles concernant la sécurité : Exemples de Catégories de Surtension Cat. I Installations de basse tension séparées du secteur. Cat. II Installations domestiques mobiles. Cat. III Installations domestiques fixes. Cat. IV Installations industrielles. Page 8 07/2011...
Page 117 MANUEL D’UTILISATION. PROMAX-10 3 INSTALLATION Alimentation PROMAX-10 est un instrument portatif alimenté par une batterie Li Ion de 7,4 V, intégrée. Avant de prendre une mesure quelconque, s'assurer que la batterie est chargée à plein (utiliser l’adaptateur de secteur livré avec l'appareil).
Page 118 MANUEL D’UTILISATION. PROMAX-10 3.1.2 Recommandations pour l’utilisation de la batterie En prévoyant une longue période d'inactivité de l'appareil il est recommandable de le stocker avec la batterie chargée et à températures inférieures à 25 °C. Utiliser l'appareil en manière normale, alors après d’un à trois cycles complets de charge/décharge, selon le temps et la température d'inactivité, la batterie aura été...
Page 119 MANUEL D’UTILISATION. PROMAX-10 4 MODE D’EMPLOI Description des commandes et des éléments Panneau avant Figure 2.- Vue avant. Adaptateur F-F (ou F-BNC ou F-IEC). Niveau de tension d'entrée maximale : 60 V AC rms / 50-60 Hz. Connecteur de base "F" mâle.
Page 120 MANUEL D’UTILISATION. PROMAX-10 Commande de volume. Clavier. 7 touches de sélection de fonctions. Haute-parleur. Connecteur de service. Câble de connexion spécifique CC-208, pour connecter l’ordinateur où la imprimante. Câble de connexion spécifique CC-042, pour alimenter la LNB. Ne pas brancher de câble autre que celui livré par le fabricant, autrement l'appareil pourrait subir de sérieux dommages.
Page 121 MANUEL D’UTILISATION. PROMAX-10 [13] Sélection du mode de fonctionnement ANALYSEUR DE SPECTRES et DÉTECTEUR DE TRANSITOIRES. [14] Accès aux menus de configuration particuliers à chaque mode d'opération et au menu de configuration globale de l'appareil. [15] Fonction SAISIE. Elle permet d'effectuer, de visualiser, d'imprimer ou de transférer à...
Page 122 MANUEL D’UTILISATION. PROMAX-10 Cette touche permet d’accéder à deux modes d’opération : Le mode de fonctionnement ANALYSEUR DE SPECTRES fournit une analyse spectrale de toute la bande en deux parties: bande de retour ou sous-bande (de 5 à 80 MHz) et bande directe (de 5 à 863 MHz). Le Span est variable entre 1 et 100 MHz et il est en outre possible de modifier le niveau de référence ainsi que...
Page 123 MANUEL D’UTILISATION. PROMAX-10 4.2.1 Configuration globale de l’appareil Pour accéder au menu de configuration globale de l’appareil, à partir n’importe quel mode d’opération (SCAN, CH-FR, SPECT, etc.) il faut appuyer plusieurs fois sur la touche CONFIG [14] (la première fois qu’on appuie sur cette touche, on accède au menu de configuration du mode utilisé,...
Page 124 MANUEL D’UTILISATION. PROMAX-10 L’Éditeur du Plan de Canaux permet d’activer automatiquement tous les canaux définis dans le plan de canaux par le champ TOUS sur la troisième ligne. Lorsque, à la droite de TOUS, nous sélectionnons ON, tous les canaux du plan de canaux s’activent;...
Page 125 MANUEL D’UTILISATION. PROMAX-10 CONFIG GLOBAL: 2/ 2 ARRET TEMPORISE BIP SONORE LANGUE FRANCAIS VLNB RESOLUTION BER BASSE Version 7.06 Figure 7.- Configuration Globale. 2/2. ARRÊT TEMPORISÉ Ce champ permet d'activer (ON) ou de désactiver (OFF) la fonction arrêt automatique. En activant le champ ARRÊT TEMPORISÉ (ON) passés 10 minutes environ sans qu'aucun contrôle n'ait été...
Page 126 MANUEL D’UTILISATION. PROMAX-10 ATTENTION Avant d'utiliser le function d' alimentation de LNB s'assurez de l'absence d'autres alimentations dans le connecteur de mesures/alimentation tant des tensions C.C. comme des C.A. PROMAX-10 L'entrée des tensions externes en essayant d'alimenter du peut produire des dommages dans le matériel implicite.
Page 127 MANUEL D’UTILISATION. PROMAX-10 Pour modifier le span (largeur de bande représentée), il faut appuyer sur la mollette [9] jusqu’à ce que le champ span soit actif, puis la faire tourner. Dans le sens aiguilles d’une montre span augmentera, dans le sens contraire il diminuera. Le span peut prendre les suivantes valeurs : 10, 30, Figure 9.- Mode BALAI, span 100 MHz.
Page 128 MANUEL D’UTILISATION. PROMAX-10 4.2.2.1 Configuration du mode BALAI Sur le mode BALAI, en appuyant sur la touche CONFIG [14], on accède au menu de configuration des paramètres relatifs à ce mode de fonctionnement. menu permet définir trois paramètres: SEUIL, LIGNE DE RÉFÉRENCE et Figure 13.- Configuration mode BALAI.
Page 129 MANUEL D’UTILISATION. PROMAX-10 Pour accéder à ce mode de fonctionnement, il faut appuyer sur la touche CH-FR [10]. Il existe deux modes de syntonie : par canaux ou par fréquence. En appuyant la touche CH-FR [10] quand l'équipement se trouvera dans ce mode permet de passer de syntonie par des canaux à...
Page 130 MANUEL D’UTILISATION. PROMAX-10 Le niveau de la porteuse de vidéo, Pteuse. VIDEO (80 dBµV dans l'exemple), apparaît au-dessous. Les unités de mesure peuvent être modifiées à l'aide du menu de Configuration globale de l'appareil (chapitre 4.2.1). Sur la partie inférieure, une barre graphique indique le niveau avec une résolution de 1 dB.
Page 131 MANUEL D’UTILISATION. PROMAX-10 Les battements de second ordre tombent dans le canal, autour de la porteuse de vidéo, mais étant donné que la position relative de la porteuse de vidéo n’est peut- être pas la même dans tous les canaux, il est difficile de déterminer où ceux-ci apparaîtront.
Page 132 MANUEL D’UTILISATION. PROMAX-10 Sur l’affichage, on verra le niveau de la porteuse de vidéo (80 dBµV sur la figure précédente) et la relation CSO (accompagné de la déviation de fréquence pour laquelle on obtenu le rapport minimum) ainsi que la mesure du rapport CTB (avec le message Porteuse OFF et Porteuse ON selon l’absence ou non de porteuse détecté...
Page 133 MANUEL D’UTILISATION. PROMAX-10 Figure 20.- Mesure de puissance d’un canal numérique par intégration. La mesure du rapport C/N montre la relation entre la puissance du canal numérique et le niveau de bruit. L’utilisateur peut définir l’endroit où il doit mesurer la fréquence du bruit.
Page 134 MANUEL D’UTILISATION. PROMAX-10 En prenant comme exemple la figure précédente, si nous supposons que pour les canaux qui apparaissent sur la figure, on a défini une largeur de bande de 8 MHz, PROMAX-10 par le mode de mesure relative, le prendra comme valeur pour la FRÉQ.
Page 135 MANUEL D’UTILISATION. PROMAX-10 4.2.3.1.6 CONFIGURATION en mode de syntonie par CANAUX Dans le mode CANAL-FREQUENCE en mode de syntonisation par canal, quand on appuie sur la touche CONFIG [14] on accède à la première page du menu de configuration des paramètres relatifs à ce mode de fonctionnement.
Page 136 MANUEL D’UTILISATION. PROMAX-10 DESCRIPTION PARÁMÈTRE VAULEURS Mode Mesure CTB CTB MESURE DANS C ou canal libre ∆F CSO1 ∆FCSO1 ± 2,50 MHz ∆F CSO2 ∆FCSO2 ± 2,50 MHz ∆F CSO3 ∆FCSO3 ± 2,50 MHz ∆F CSO4 ∆FCSO4 ± 2,50 MHz Paramètres de CONFIGURATION de CANAUX NUMÉRIQUES en mode...
Page 137 MANUEL D’UTILISATION. PROMAX-10 Les paramètres ∆FCS01, ∆FCS02, ∆FCS03, ∆FCS04 permettent de modifier PROMAX-10 les fréquences auxquelles se mesure le CSO (le admet des valeurs de —2,5 à 2,5 MHz). Ces paramètres se modifient chiffre par chiffre, en commençant par celui qui a le moins de poids.
Page 138 MANUEL D’UTILISATION. PROMAX-10 Vous pouvez changer le mode de mesure depuis le menu de Configuration (voir chapitre « 4.2.3.2.4 Configuration dans le mode de Syntonie par Fréquence ») 4.2.3.2.1 Mode Level Dans le mode Level (Niveau) apparaît un écran qui présente sous forme graphique et numérique (dBµV) le niveau du signal d’entrée (Fig.
Page 139 MANUEL D’UTILISATION. PROMAX-10 90.50MHz CCIR Pteuse.SON 60dBuV V/A= 5.50 Mhz 80 100 120 Figure 29.- Mesure d’intermodulation CSO-CTB. Affiche sur l’écran le niveau de la porteuse vidéo, le rapport CSO avec la déviation de fréquence pour laquelle on obtient le rapport minimum et la mesure de rapport CTB avec l’indication Porteuse OFF / ON suivant si on détecte ou pas de...
Page 140 MANUEL D’UTILISATION. PROMAX-10 Modulation QAM. Type de codage détecté. La vitesse de symbole (SR). Post BER, qui indique le BER après du FEC représentée par BER . Pré BER, qui indique le BER avant du FEC représentée par BER. Taux d'erreur de modulation MER.
Page 141 MANUEL D’UTILISATION. PROMAX-10 En mode LEVEL, le mesureur émet un bip sonore qui varie de grave à aigu en fonction de la puissance d’entrée. En mode AM, on peut écouter le signal de radio Amplitude Modulée. En mode FM, on peut écouter le signal émis en Fréquence Modulée.
Page 142 MANUEL D’UTILISATION. PROMAX-10 Freq. Step : Indique les pas de fréquence quand on tourne la mollette. BW Canal : Indique la largeur de bande du canal. Freq. Bruit : Indique la fréquence du signal de bruit. Modo Bruit : On peut sélectionner parmi ∆F (offset de fréquence), BW/2 (moitié...
Page 143 MANUEL D’UTILISATION. PROMAX-10 La fréquence du marqueur apparaît dans la marge supérieure (650.00 MHz) et à droite le niveau de signal à cette fréquence (34 dBµV). Pour varier la fréquence du marqueur, il faut tourner la mollette [9]. Si l'on appuie sur la mollette [9], il est possible de modifier le Span entre 1 et 100 MHz.
Page 144 MANUEL D’UTILISATION. PROMAX-10 4.2.4.2 Mode d’opération MAX. Le mode de fonctionnement ANALYSEUR DE SPECTRES permet le mode de fonctionnement Rétention du maximum (MAX.INGRESS). Ce mode se sélectionne dans le menu de configuration du mode spectre (chapitre 4.2.4.5). Dans le mode MAX, la valeur de niveau maximum enregistrée est...
Page 145 MANUEL D’UTILISATION. PROMAX-10 4.2.4.4 Mode d’opération DÉTECTEUR DE TRANSITOIRES IMPORTANT Le mode d’opération détecteur de transitoires ne peut être activé que dans la bande de retour. mode d’opération DÉTECTEUR TRANSITOIRES permet comptabiliser le nombre de transitoires ayant un niveau supérieur à un certain seuil défini par l’utilisateur (entre 20 et 60 dBµV) dans une marge de fréquences pouvant être...
Page 146 MANUEL D’UTILISATION. PROMAX-10 Les paramètres modifiables par ce menu sont : a) VOIE Sélectionne la voie entre : RETOUR On visualise le spectre de la voie de retour (5 à 80 MHz). DIRECT Voie de 5 à 863 MHz. b) MODE Sélectionne le mode d'opération :...
Page 147 MANUEL D’UTILISATION. PROMAX-10 Pour accéder à ce mode de fonctionnement, il faut appuyer sur la touche TILT [12]. Un graphique à barres apparaît sur l'écran avec la représentation des quatre canaux pilotes et la différence de niveau (PENTE) entre le pilote supérieur et le pilote inférieur (-5 dB dans la figure).
Page 148 MANUEL D’UTILISATION. PROMAX-10 b) PILOTE 1 Définit la fréquence de la bande directe ou la bande de retour où il faut effectuer la première mesure de niveau. Ce paramètre, ainsi que les pilotes restants, se définit chiffre par chiffre en appuyant sur la mollette et en la tournant plusieurs fois de suite.
Page 149 MANUEL D’UTILISATION. PROMAX-10 Pour accéder à l’un des différents champs de l’écran initial de la fonction LISTE, tourner la mollette [9] jusqu’à ce qu’il soit activé (il devient ombré) et ensuite appuyer sur la mollette. Premièrement, il faut sélectionner la liste sur laquelle on veut réaliser une fonction : tourner la molette jusqu’à...
Page 150 MANUEL D’UTILISATION. PROMAX-10 Pour imprimer les mesures réalisées, sélectionner l'option IMPRIMER. Consulter d'abord l'alinéa '4.3 Connexion à un ordinateur ou à une imprimante'. Figure 52.- Exemple d’impression. 4.2.6.1 Configuration du mode SAISIE. mode SAISIE, appuyant sur la touche CONFIG [14], on accède au menu de configuration...
Page 151 MANUEL D’UTILISATION. PROMAX-10 b) MESURES : Définit les types de mesures à effectuer. Ce paramètre permet de sélectionner les mesures qu’on veut effectuer entre: CANAUX ANALOGIQUES CANAUX NUMÉRIQUES Rapport Rapport Niveau Vidéo / Porteuse / Puissance Bruit NIVEAU / PUIS.
Page 152 MANUEL D’UTILISATION. PROMAX-10 PROMAX-10 Les paramètres de communication utilisés par le SE, et qui l'on doit définir sur l'appareil à distance (PC ou imprimante), sont les suivantes : Rapport 19200 bauds Nº de Bits 8 bits Parité Bits de stop Le logiciel de contrôle RM-010 (accessoire optionnel) permet de réaliser depuis...
Page 153 MANUEL D’UTILISATION. PROMAX-10 5 ENTRETIEN Cette partie du manuel décrit les méthodes de maintenance et de recherche des pannes. Instructions d’envoi À l'entretien normal d'être effectuée par l'utilisateur est dans le nettoyage de la boîte. Toutes les autres entreprises est effectuée par des agents agréés ou par du personnel spécialisé...
