A5.4.3
Configuration
Le convertisseur optique/RF inclus dans l'option optique du mesureur permet
d'effectuer des mesures sur le signal RF transporté par la fibre optique,
exactement de la même façon que s'il s'agissait d'un signal RF reçu par du
coaxial. La procédure à suivre pour faire des mesures est la suivante:
Cliquez sur la touche Réglages
signal"
convertisseur optique / RF.
Dans le même menu Réglages, sélectionnez la bande terrestre (pour
des liaisons optiques) ou satelLite/Eco (pour les LNB optiques). Dans
le cas d'un signal satelLite/Eco et syntonisation par fréquence,
l'utilisateur devra choisir manuellement la bande (basse/haute) et la
polarité (verticale/horizontale). Dans le cas d'un signal satelLite/Eco et
de syntonisation par canal, les valeurs de bande et polarité seront
ceux définis pour ce canal dans le plan de fréquence (consultez le
chapitre Menu de Paramètres SatelLite/Eco pour plus de détails).
Sélectionnez l'option Module Optique et cliquez sur le joystick.
Une fenêtre s'affiche avec un menu dépliant qui permet d'activer le
module optique pour le configurer.
Sélectionnez On.
Sur l'angle supérieur droit de l'écran apparaît l'icône OPT qui indique
s'il y a une alimentation externe.

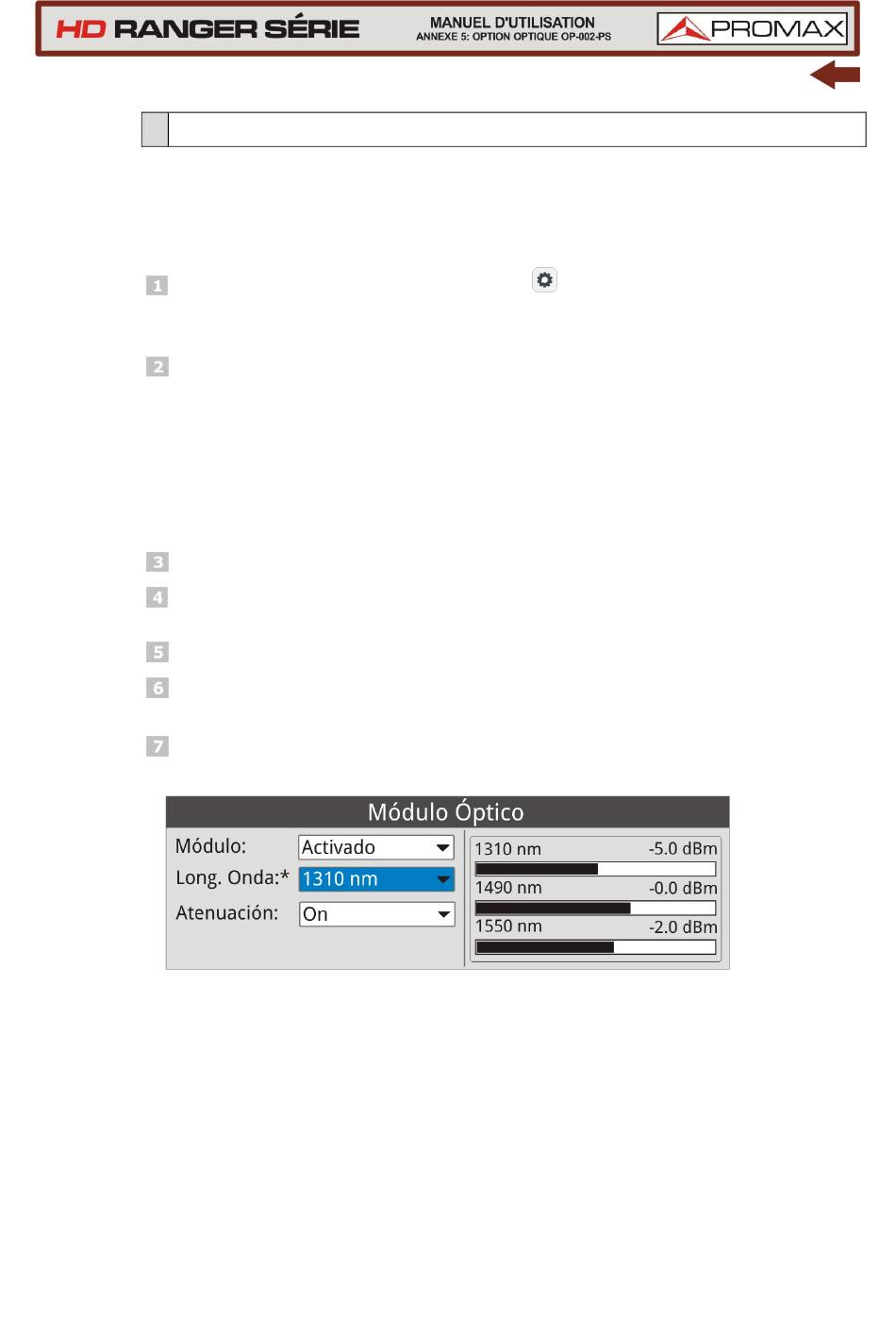

La fenêtre de configuration des paramètres du module est la
suivante :
Sur le côté droit on peut lire les niveaux de puissance mesurés sur chacune des
longueurs d'onde. On peut également modifier les paramètres suivants:
Longueur d'onde:
►
Permet
de
convertisseur optique/RF. Les trois options disponibles sont : 1310, 1490 et
1550 nm.
Avril 2015
sélectionnez
Figure A5.7.
sélectionner
la
, et dans la ligne "Source de
l'option
"Fibre
longueur
d'onde
optique"
pour
qui sera utilisée
activer
le
par
le
67
