Nettoyage des vannes
10.5.1
Nettoyage d'une vanne à deux billes (DKV)
10.5.2
Nettoyage d'une vanne à une bille
REMARQUE !
Détérioration de la vanne
Les vannes à deux billes ne peuvent pas être démon‐
tées, elles doivent être remplacées complètement.
Vérifier au préalable quelles vannes sont montées dans
la pompe.

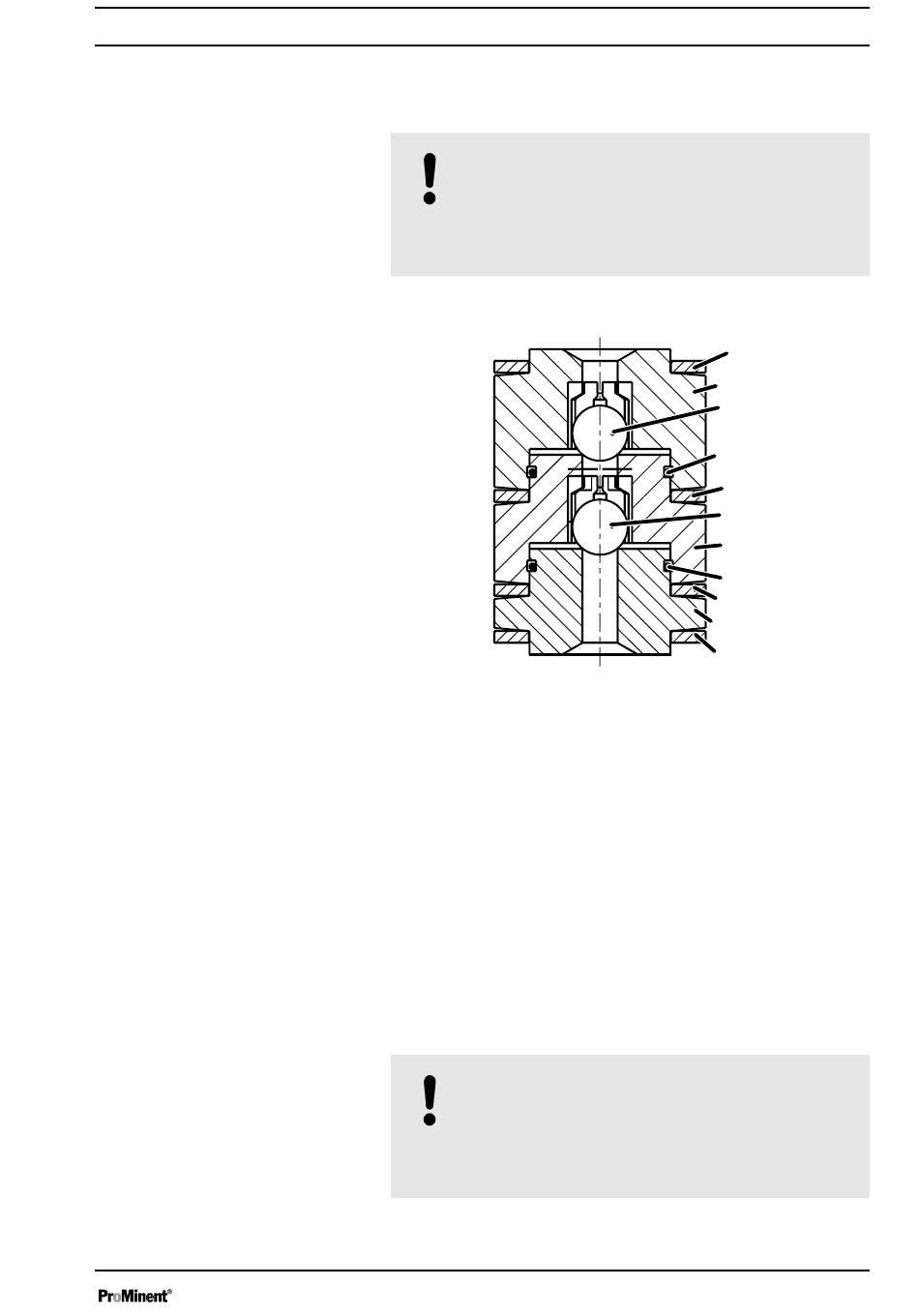

Fig. 25 : Vanne à deux billes DN3/DN6, exécution cartouche
221 Pièce intermédiaire
222 Siège de vanne
223 Bille de vanne
227 Rondelle élastique
229 Bague d'étanchéité
231 Corps de vanne
Des rondelles élastiques (pos 227) sont montées sur les vannes à deux
billes DN3 et DN6. La vanne est donc fixée en tant que module.
Le montage et le démontage sont facilités sur les petits composants. La
vanne à deux billes ne peut être nettoyée que complètement, par ex. avec
de l'air comprimé.
Un désassemblage n'est pas possible.
REMARQUE !
Détérioration de la vanne
Seules les vannes à une bille peuvent être désassem‐
blées et nettoyées.
Vérifier au préalable quelles vannes sont montées dans
la pompe.
Maintenance
229
231
223
227
229
223
221
227
229
222
229
