Réparation

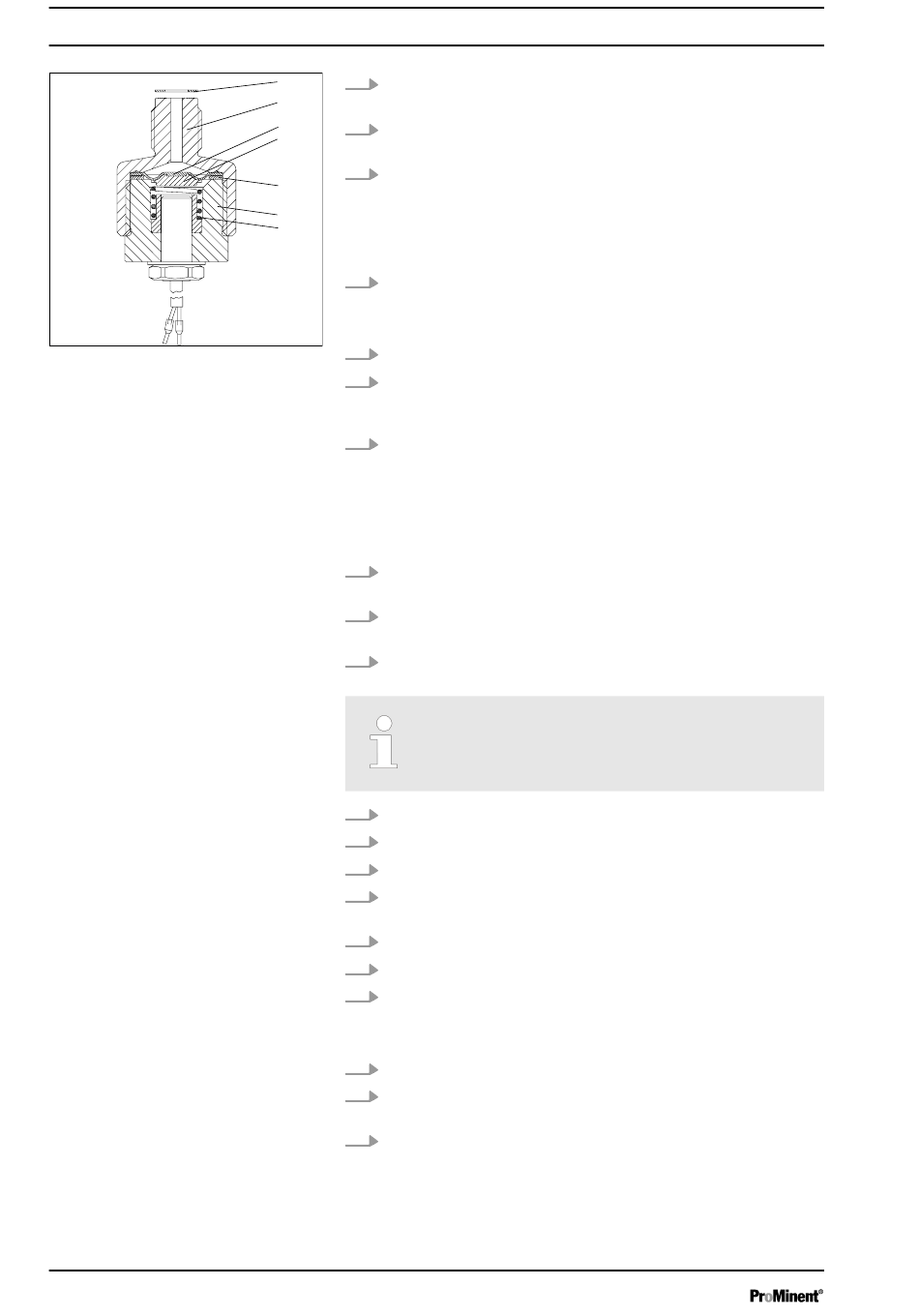

Fig. 23
12.3 Remplacement de la membrane de séparation du capteur de rupture de
membrane
48
1. Dévisser le capteur de rupture de membrane de la tête de
1
dosage pendant le remplacement de la membrane.
2
3
2. Vérifier que l'appareil d'évaluation n'indique aucune rupture
3a
de membrane :
3. avec une tige non pointue isolante (Ø 2 ... 3 mm, sans arêtes
4
vives) appuyer dans le canal du capteur de rupture de mem‐
brane.
5
6
ð L'appareil d'évaluation doit indiquer une rupture de mem‐
brane.
4. Relâcher la tige.
ð L'appareil d'évaluation ne doit pas indiquer de rupture de
membrane.
P_HY_0015_SW
5. Répéter plusieurs fois ce test.
6. Si tout fonctionne correctement, visser le capteur de rupture
de membrane dans la tête de dosage avec un nouveau joint
(1).
7. Sinon, passer à la section suivante.
1. Séparer le capteur de rupture de membrane de l'appareil
d'évaluation.
2. Dévisser le capteur de rupture de membrane de la tête de
dosage pendant le remplacement de la membrane.
3. Saisir le capteur de rupture de membrane au niveau de la
partie supérieure (2).
Ne pas manipuler l'écrou sécurisé au vernis.
4. Bloquer le corps (5) à l'aide d'une clé à fourche.
5. Visser le capteur de rupture de membrane.
6. Nettoyer les parties encrassées.
7. Placer la nouvelle membrane de séparation (3) avec le côté
clair (PTFE) vers l'avant dans la partie supérieure (2).
8. Placer la rondelle (4) dans la partie supérieure (2).
9. Engager le ressort dans le corps (5).
10. Rapprocher le corps (5) de la partie supérieure (2).
ð Le ressort (6) doit être positionné correctement sur le
siège du ressort (3a).
11. Visser le corps (5) dans la partie supérieure et serrer.
12. Raccorder le capteur de rupture de la membrane à l'appareil
d'évaluation.
13. Contrôler le capteur de rupture de membrane comme indiqué
ci-dessus dans la section « Contrôle du capteur de rupture
de membrane ».
