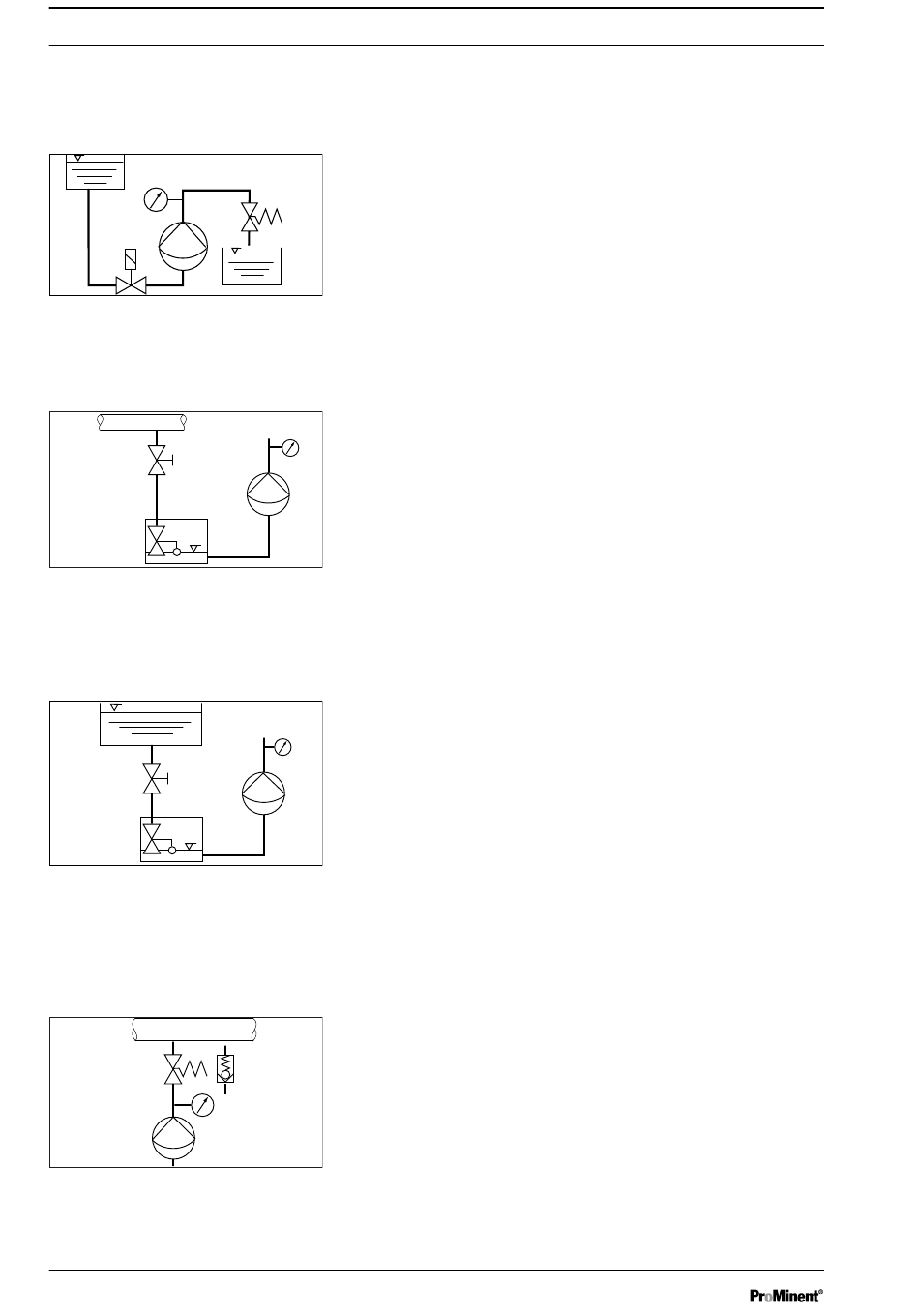

Installation hydraulique
En cas de pression élevée côté aspi‐
ration 3
Fig. 19
En cas de pression fluctuante côté
aspiration 1
P_MAZ_0016_SW
Fig. 20
En cas de pression fluctuante côté
aspiration 2
P_MAZ_0010_SW
Fig. 21
En cas de dépression dans la con‐
duite principale
Fig. 22
30
Installer une vanne de maintien de la pression réglable dans la
n
conduite de refoulement et une vanne d'arrêt dans la conduite
d'aspiration, qui doit être fermée lorsque la pompe est à l'arrêt
(dans l'idéal, utiliser une électrovanne).
P_MAZ_0015_SW
Si l'aspiration est réalisée dans des conduites avec une pres‐
n
sion fluctuante, utiliser un réservoir intermédiaire avec une
vanne à flotteur afin d'assurer un flux de dosage régulier.
Si l'aspiration est réalisée à partir d'un niveau d'alimentation
n
élevé avec une pression fluctuante, utiliser un réservoir inter‐
médiaire avec une vanne à flotteur afin d'assurer un flux de
dosage régulier.
En cas de dosage dans une conduite principale dans laquelle
n
règne une dépression, installer une vanne multifonctions, une
vanne de maintien de la pression (DHV-RM) ou une vanne de
dosage dans la conduite de refoulement afin d'éviter une aspi‐
ration involontaire du fluide de dosage.
P_MAZ_0010_SW
