Principe de fonctionnement
18
6
7
8
9

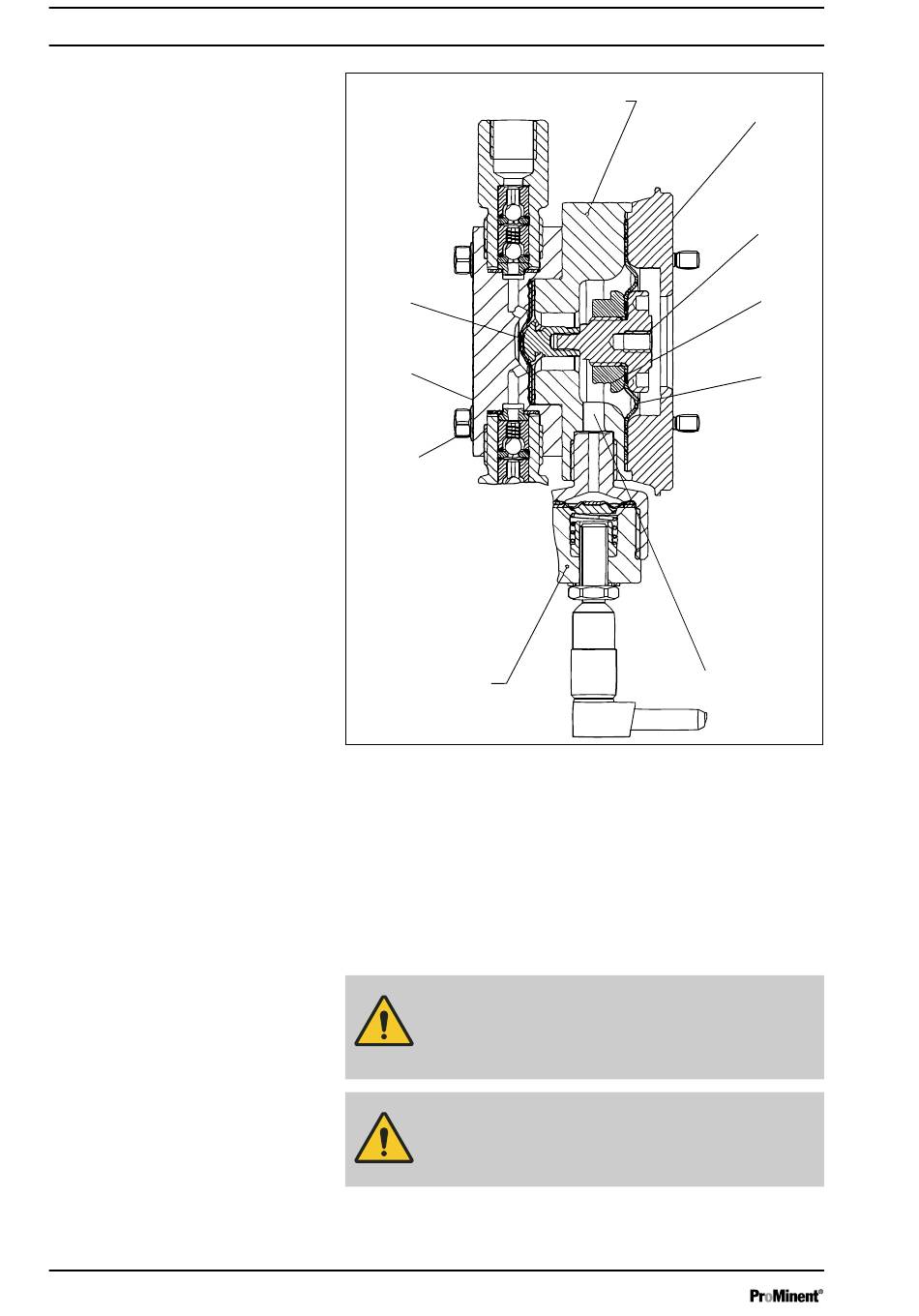

Fig. 4
1
Disque de tête
2
Adaptateur
3
Douille intermédiaire
4
Membrane de séparation
5
Rondelle intermédiaire
6
Membrane de dosage
7
Tête de dosage
8
Vis de fixation
9
Capteur de rupture de membrane
10 Canal d'alimentation
ATTENTION !
Un signal électrique de rupture de membrane n'est
transmis que lorsque l'installation présente une
contre-pression d'env. 2 bars.
ATTENTION !
Un dosage précis ne peut plus être assuré après
une rupture de la membrane de service.
