Utilisation des zones de détection
Objet derrière le contour de référence en dehors des limites de tolérance
Si un objet se trouve derrière le contour de référence en dehors des limites de tolé-
rance T, les sorties Fn1/Fn2 sont coupées.

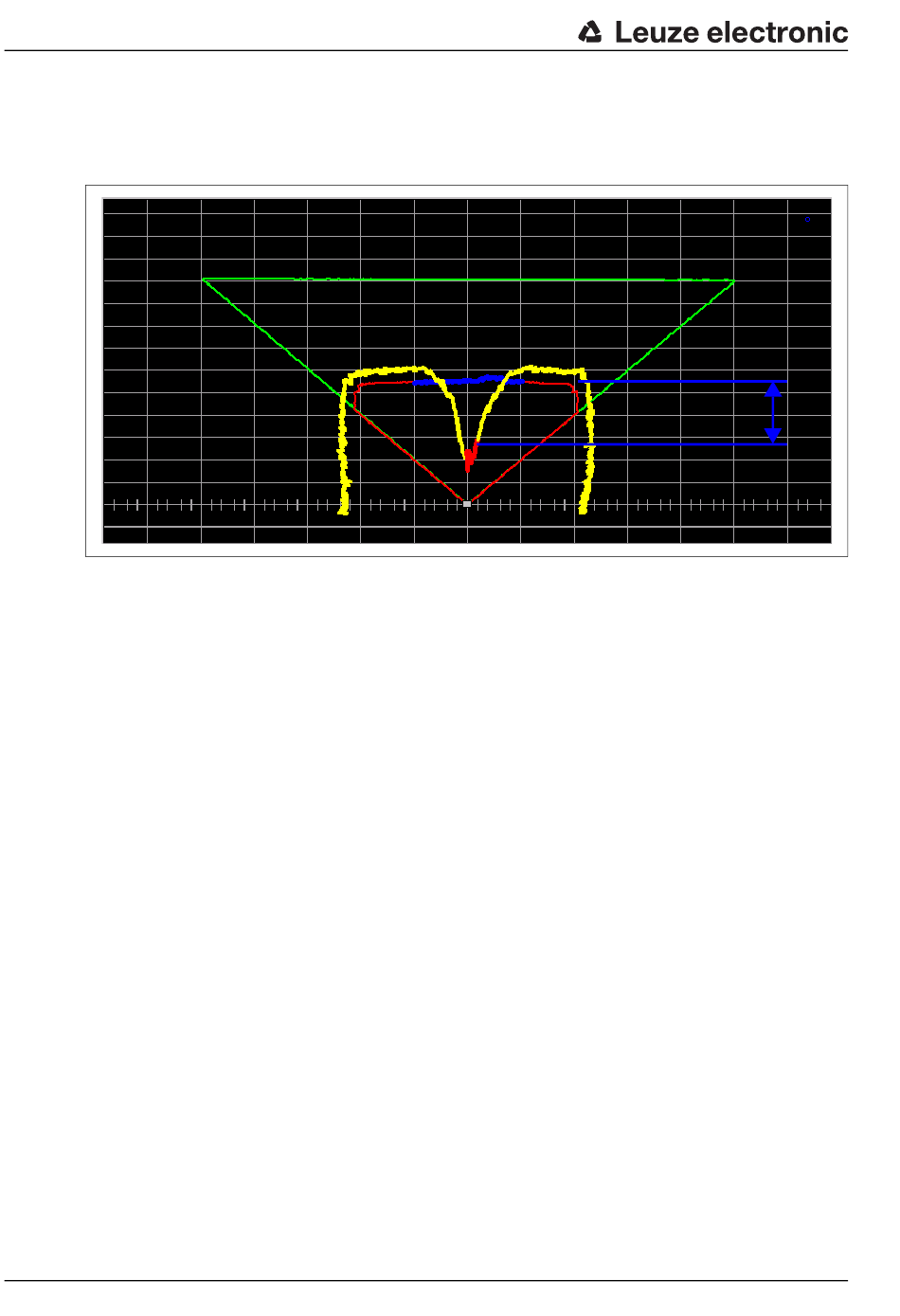

Fig. 6.30 : Objet derrière le contour de référence en dehors des limites de tolérance T
Définir un segment de zone de détection comme contour de référence
Pour la définition d'un contour de référence, procédez de la manière suivante :
• Sélectionnez la zone de détection intérieure correspondante
(Zones de détection –> Sélect. zones détection).
• Choisissez la fonction Activer dans la barre de menus ou dans la barre d'outils.
• Sur la représentation graphique, cliquez sur le point de la zone intérieure auquel le
contour de référence doit commencer. Si vous maintenez le bouton de la souris
enfoncé, vous pouvez ajuster le positionnement à l'aide du contrôle optique de la
position.
