Utilisation des zones de détection
Polygone
Pour la zone de détection en « Polygone », vous définissez directement les sommets de la
zone. Vous avez ainsi la possibilité de masquer certains objets se trouvant de manière
permanente dans la zone balayée (par ex. un pilier).
Pour la définition d'une zone de détection polygonale, procédez de la manière suivante :
• Sélectionnez la zone de détection à adapter
(Zones de détection –> Sélect. zones détection).
• Choisissez la fonction Polygone dans la barre de menus ou dans la barre d'outils.
• Placez les sommets du polygone de gauche à droite.
• Cliquez dans la zone de représentation graphique pour déterminer le premier som-
met de la zone de détection.
• Si vous maintenez le bouton de la souris enfoncé, vous pouvez ajuster le positionne-
ment à l'aide du contrôle optique de la position.

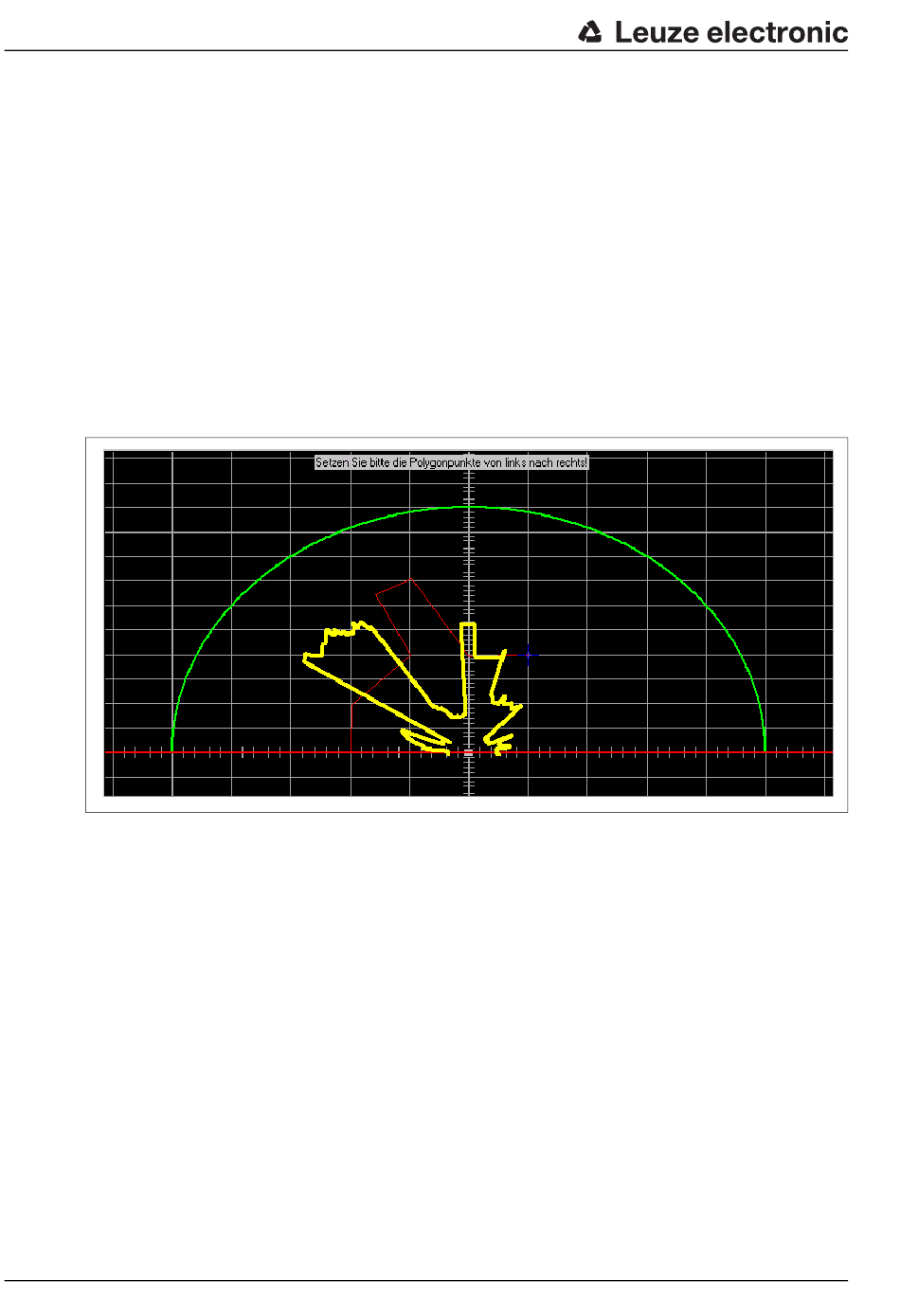

Fig. 6.10 : Définir une zone de détection en « Polygone »
• Cliquez pour définir le sommet suivant.
• Procédez de la même manière pour définir le reste des sommets.
• Lorsque vous avez défini le dernier sommet, cliquez avec le bouton droit de la souris
dans la zone de travail pour fermer le polygone.
• Si vous déplacez le dernier sommet juste en dessous de la ligne zéro de l'axe des
abscisses, le polygone est automatiquement fermé et le message suivant s'affiche à
l'écran :
