Installation du matériel et du logiciel
2.1
Matériel
2.1.1
Raccordement du rotoScan ROD4-3...
Pour configurer le capteur, vous devez connecter le câble de commande (X1) à l'alimenta-
tion en courant (transformateur de sécurité 24V, 2,5A, fusible 1,25A à action semi-retardée)
ainsi que le câble d'interface (X2) au PC ou à l'ordinateur portable. Avant la mise en service
du système, veuillez contrôler l'affectation des prises, les câblages, la tension d'alimentation
et les fusibles de protection. Malgré la robustesse de l'appareil et l'application de différentes
mesures de sécurité internes au capteur, il est impossible d'exclure tout risque d'endomma-
gement dû à un câblage incorrect.
Remarque !
Vous trouverez ci-dessous une brève description du raccordement du ROD4-3.... Pour de
plus amples informations, consultez la description technique « Capteur de distance de sur-
face rotoScan ROD4-3... ».
a) Liaison pour le paramétrage uniquement
b) Fausse prise
c) Prise X1 (Sub-D à 15 pôles)
d) Prise X2 (Sub-D à 9 pôles)

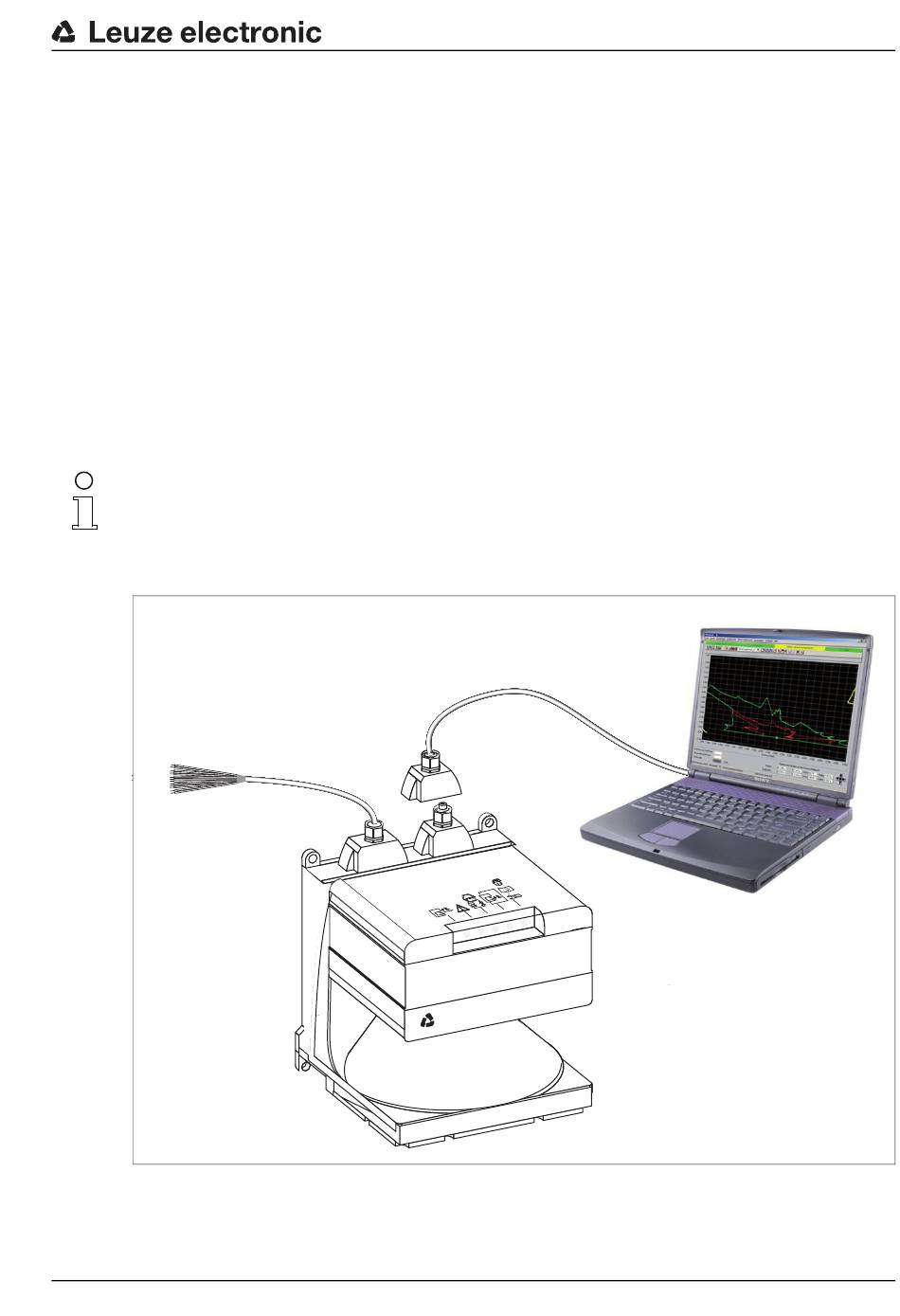

Fig. 2.1 :
Leuze electronic
d
c
Raccordement du rotoScan ROD4-3...
Installation du matériel et du logiciel
a
b
