Utilisation des zones de détection
6.3
Contours de référence
La définition d'un ou de plusieurs contours de référence dans une zone de détection inté-
rieure apporte une nouvelle possibilité de contrôle.
Si un contour de référence est activé, la position exacte des objets est contrôlée. Ce faisant,
la présence d'un objet dans la zone de détection intérieure active est détectée, mais aussi
le retrait d'un objet.
Si la position de l'objet s'écarte de plus que la valeur de tolérance du contour de référence,
le capteur coupe aussi les sorties Fn1/Fn2. La valeur de la tolérance T de contrôle est
d'environ ±150mm indépendamment de la distance de mesure. Les contours de référence
sont représentés en bleu dans la représentation graphique.
Remarque !
Le contour de référence est un instrument de contrôle important pour les applications né-
cessitant la surveillance de la présence d'un objet connu.
Remarque !
Si un contour de référence est défini pour une zone de détection et le contrôle de l'encras-
sement activé ou la dimension de secteur modifiée pour cette zone de détection, l'objet de
référence peut présenter un « trou » correspondant à la dimension de secteur ou à la largeur
minimale calculée des objets (p. ex. 250mm).
Si la largeur de l'objet de référence est inférieure à la dimension de secteur réglée ou à la
largeur minimale des objets dépendant de la zone de détection, il est possible que le retrait
de l'objet de référence ne provoque pas la coupure de la sortie Fn1/Fn2 correspondante.
Les représentations suivantes montrent le contrôle de position à l'aide de contours de référence.
Objet devant le contour de référence en dehors des limites de tolérance
Si un objet se trouve devant le contour de référence en dehors des limites de tolérance T,
les sorties Fn1/Fn2 sont coupées même s'il n'y a pas d'objet dans la zone de détection intérieure.

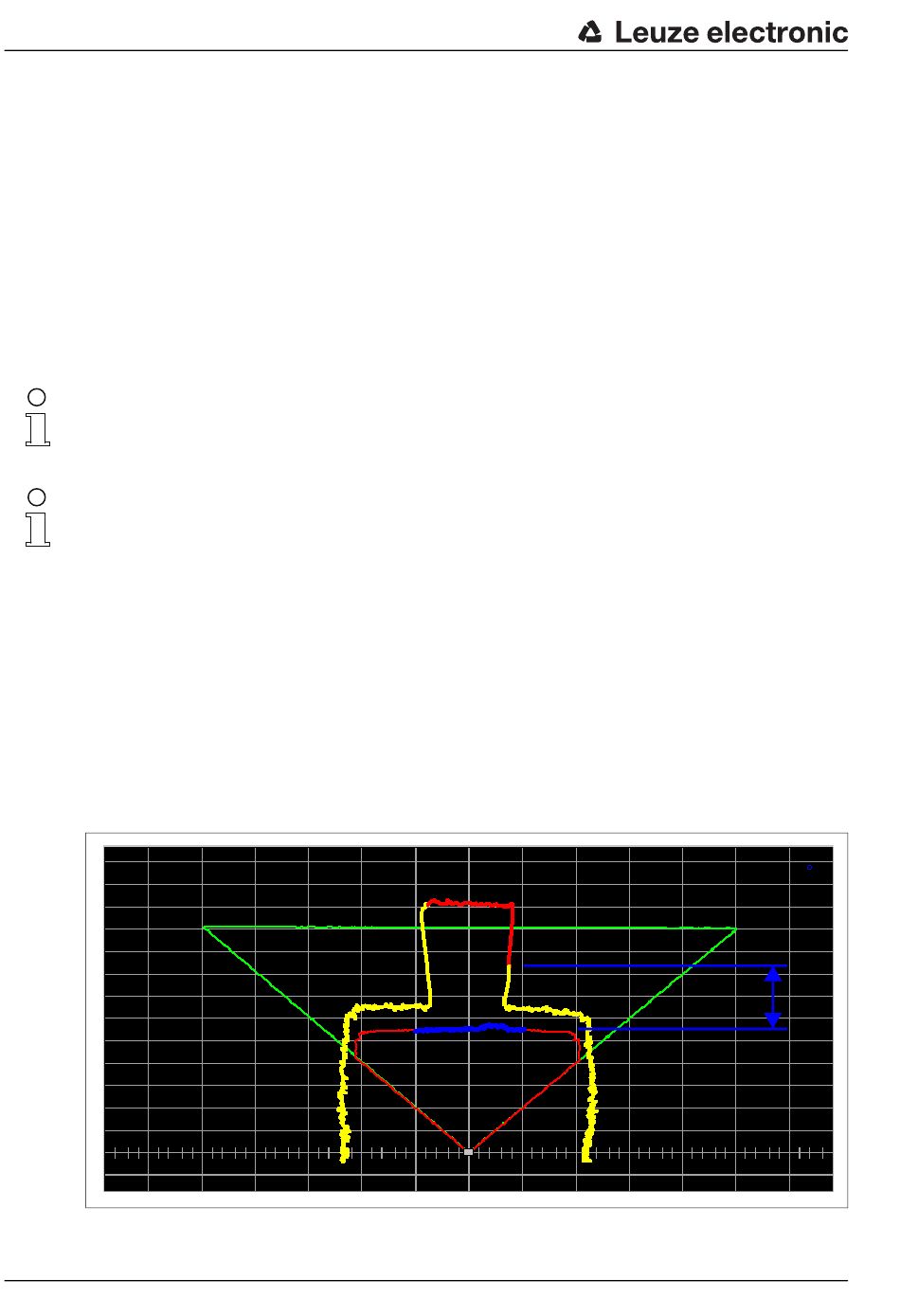

Fig. 6.27 : Objet devant le contour de référence en dehors des limites de tolérance T
82
RODsoft
T
