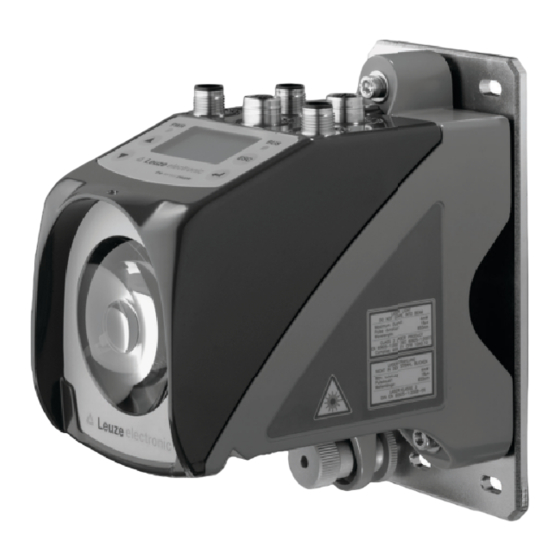

AMS 348i
Système optique laser de mesure – PROFINET
M a n u e l d ' u ti l is a t io n o r i gi n a l

Publicité

Table des Matières
loading

Manuels Connexes pour Leuze electronic AMS 348i

Sommaire des Matières pour Leuze electronic AMS 348i

  • Page 1 AMS 348i Système optique laser de mesure – PROFINET M a n u e l d ' u ti l is a t io n o r i gi n a l...
  • Page 2 © 2017 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.com Leuze electronic 348i...
  • Page 3 348i Les menus principaux Menu principal Informations de l'appareil AMS 348i 120 Leuze electronic Cette rubrique du menu permet d'obtenir des informations détaillées sur : sarl. • Le type d'appareil, SW: V 1.3.0 HW:1 • Le fabricant, SN: ----------------------- • La version logicielle et matérielle, •...

  • Page 4: Table Des Matières

    Aperçu des différents types d'AMS 348i ........
  • Page 5 Table des matières Réflecteurs ......... . 27 Généralités .
  • Page 6 Implémentation PROFINET de l'AMS 348i ........
  • Page 7 Table des matières Entretien ......... . . 111 12.1 Recommandations générales d'entretien .

  • Page 8: Généralités

    Vous pouvez demander la déclaration de conformité des appareils au fabricant. Le fabricant des produits, Leuze electronic GmbH + Co. KG situé à D-73277 Owen, est titu- laire d'un système de contrôle de la qualité certifié conforme à la norme ISO 9001.

  • Page 9: Description Du Fonctionnement De L'ams 348

    Avec sa série de produits AMS 3xxi, Leuze electronic met à disposition un grand nombre d'interfaces importantes au niveau international. Veuillez noter que chacun des modèles d'interface mentionnés ci-dessous correspond à...

  • Page 10: Sécurité

    La société Leuze electronic GmbH + Co. KG décline toute responsabilité en cas de dommages résultant d'une utilisation non conforme.  Lisez la présente description technique avant de mettre l'appareil en service. L'utilisa- tion conforme suppose d'avoir pris connaissance de cette description technique.

  • Page 11: Emplois Inadéquats Prévisibles

    Ne jamais ouvrir l'appareil. Il ne contient aucune pièce que l'utilisateur doive régler ou entretenir. Toute réparation doit exclusivement être réalisée par Leuze electronic GmbH + Co. Personnes qualifiées Seules des personnes qualifiées sont autorisées à effectuer le raccordement, le montage, la mise en service et le réglage de l'appareil.

  • Page 12: Exclusion De Responsabilité

    Sécurité Exclusion de responsabilité Leuze electronic GmbH + Co. KG ne peut pas être tenue responsable dans les cas suivants : • L'appareil n'est pas utilisé de façon conforme. • Les emplois inadéquats raisonnablement prévisibles ne sont pas pris en compte.
  • Page 13 A Orifice de sortie du faisceau laser B Panneau d'avertissement du laser C Plaque indicatrice de laser avec paramètres du laser Figure 2.1 : Orifices de sortie du faisceau laser, panneaux d'avertissement du laser 348i Leuze electronic...
  • Page 14 4 mW Pulse duration: 18 μs 18 μs Wavelength: 655 nm 655 nm CLASS 2 LASER PRODUCT IEC 60825-1:2007 Complies with 21 CFR 1040.10 GB7247.1-2012 Figure 2.2 : Panneaux d'avertissement et plaques indicatrices de laser – autocollants joints Leuze electronic 348i...

  • Page 15: Mise En Route Rapide / Principe De Fonctionnement

    Mise en route rapide / principe de fonctionnement Remarque ! Le paragraphe ci-dessous donne une description brève pour la première mise en service de l'AMS 348i. Vous trouverez des explications détaillées des points énumérés dans la suite du manuel. Montage de l'AMS...

  • Page 16: Raccordement De L'alimentation En Tension

    L'adresse réseau pour PROFINET est attribuée via le gestionnaire PROFINET. Fonctionnement autonome sur PROFINET En fonctionnement autonome de l'AMS 348i, le réseau PROFINET est raccordé à BUS IN. BUS OUT ne requiert pas de résistance de fin de ligne. Fonctionnement réseau sur PROFINET En fonctionnement réseau, l'AMS...

  • Page 17: Caractéristiques Techniques

    BUS IN et BUS OUT Protocole communication PROFINET-RT Conformance Class Éléments de commande et d'affichage Clavier 4 touches Écran écran graphique monochrome, 128 x 64 pixels 4 DEL, dont 2 pour l'affichage de la liaison PROFINET 348i Leuze electronic...
  • Page 18 étendue pour éviter le dépôt de condensation. Cependant, en raison de la puissance de chauffage limitée de l'AMS 348i, l'absence de condensation ne peut pas être garantie à 100%. Ceci est une installation de classe A. En milieu résidentiel, ce dispositif peut provoquer des interfé- rences radio ;...

  • Page 19: Encombrement De L'ams 348I

    4.1.2 Encombrement de l'AMS 348i Vis M5 pour l'alignement Écrou moleté à 6 pans creux SW4 et écrou M5 pour la fixation Axe optique Origine de la distance à mesurer Figure 4.1 : Encombrement de l'AMS 348 348i Leuze electronic...

  • Page 20: Aperçu Des Différents Types D'ams 348I

    Portée 120m, interface PROFINET, chauffage intégré 50113714 AMS 348 200 H Portée 200m, interface PROFINET, chauffage intégré 50113715 AMS 348 300 H Portée 300m, interface PROFINET, chauffage intégré 50113716 Tableau 4.1 : Aperçu des différents types d'AMS 348 Leuze electronic 348i...

  • Page 21: Installation Et Montage

    • le type d'appareil et le modèle correspondant à la plaque signalétique • la description brève. La plaque signalétique vous renseigne sur le type de votre AMS 348i. Vous trouverez des informations détaillées à ce sujet au chapitre 11.2. Plaques signalétiques Figure 5.1 :...

  • Page 22: Montage De L'ams 348

    Si vous avez des questions à ce sujet, veuillez vous adresser à votre fournisseur ou à votre bureau de distribution Leuze electronic.  Lors de l'élimination de l'emballage, respectez les consignes en vigueur dans la région. Montage de l'AMS...
  • Page 23 SW4 (« B » sur la figure 5.2). L'écrou moleté et l'écrou ne doivent être serrés qu'après alignement. Attention ! Ne jamais ouvrir l'appareil. Vous risquez sinon de perdre la garantie. Certaines caractéristi- ques ne peuvent plus être garanties si l'appareil a été ouvert. 348i Leuze electronic...

  • Page 24: Équerre De Montage En Option

    Une équerre de montage est disponible en option pour le montage de l'AMS 348i sur un plan horizontal. Code de désignation : MW OMS/AMS 01 Article n° : 50107255 Rayon laser Figure 5.3 : Équerre de montage en option Leuze electronic 348i...

  • Page 25: Montage Parallèle De L'ams 348I

    Ainsi, la distance de centre à centre entre les deux appareils AMS 348i peut être calculée en fonction de la distance de mesure maximale. Pour déterminer la distance parallèle minimale entre deux AMS 348i, on distingue entre trois dispositions des AMS 348i et des réflecteurs.

  • Page 26: Montage Parallèle Des Ams 348I Et Transmission Optique De Données Ddls

    Il convient de noter que, de par les tolérances des déplacements, dans certaines conditions, les deux spots laser peuvent se rapprocher en cas de montage mobile des AMS 348i. Tenez compte des tolérances des déplacements du véhicule lors de la détermination de la distance parallèle entre AMS...

  • Page 27: Montage De L'ams 348 Avec Unité De Déviation De Rayon Laser

    Le montage de l'unité de déviation a lieu sur des parois ou parties d'installation sur des plans parallèles et plats. Un contact optique ininterrompu entre l'AMS 348i… et le miroir de renvoi, ainsi qu'entre le miroir et le réflecteur est nécessaire à la mesure sans erreur de la position.

  • Page 28: Encombrement De L'unité De Déviation Us Ams 01

    Installation et montage 5.3.2 Encombrement de l'unité de déviation US AMS 01 Rayon laser Figure 5.6 : Encombrement de l'unité de déviation US AMS 01 Leuze electronic 348i...

  • Page 29: Montage De L'unité De Déviation Us 1 Oms Sans Équerre De Fixation

    Hauteur des ressorts sans précontrainte A Miroir Figure 5.7 : Photo et encombrement de l'unité de déviation US 1 OMS L'alignement du spot laser sur le réflecteur est réalisé comme décrit dans le chapitre 5.2. 348i Leuze electronic...

  • Page 30: Réflecteurs

    L'AMS 348i mesure des distances par rapport à un adhésif réfléchissant spécifié par Leuze electronic. Toutes les caractéristiques techniques citées pour l'AMS 348i, notamment la portée ou l'exactitude, ne sont réalisables qu'avec l'adhésif réfléchissant spécifié par Leuze electronic. Les adhésifs réfléchissants sont disponibles soit comme films autocollants, soit collés sur une plaque métallique, et pour les applications basse température, avec chauffage intégré.

  • Page 31: Caractéristiques Techniques Du Film Autocollant

    Ne pas utiliser de produits à effet abrasif. Un liquide vaisselle normal peut être Nettoyage utilisé comme produit nettoyant. Rincer à l'eau claire et essuyer la surface. Stockage du réflecteur Stocker dans un endroit frais et sec. 348i Leuze electronic...

  • Page 32: Encombrement De L'adhésif Réfléchissant Sur Plaque De Support

    Encombrement de l'adhésif réfléchissant sur plaque de support Toujours orienter le marquage TOP du côté des prises de l'AMS ! (chapitre 6.4.2) Figure 6.1 : Encombrement des réflecteurs Article Adhésif réfléchissant (mm) Plaque réfléchissante (mm) Adhésif réfléchissant 200x200-M Adhésif réfléchissant 500x500-M Adhésif réfléchissant 914x914-M Leuze electronic 348i...

  • Page 33: Caractéristiques Techniques Des Réflecteurs Chauffés

    Ne pas utiliser de produits à effet abrasif. Un liquide vaisselle normal peut Nettoyage être utilisé comme produit nettoyant. Rincer à l'eau claire et essuyer la sur- face. Stockage du réflecteur Stocker dans un endroit frais et sec. 348i Leuze electronic...

  • Page 34: Encombrement Des Réflecteurs Chauffés

    XL ± 1 L ± 0,5 XL ± 1 Câble si 3 x 0,75mm² Figure 6.2 : Encombrement des réflecteurs chauffés Article Adhésif réfléchissant (mm) Support isolé (mm) Adhésif réfléchissant 200x200-H Adhésif réfléchissant 500x500-H Adhésif réfléchissant 914x914-H Leuze electronic 348i...

  • Page 35: Choix De La Taille Du Réflecteur

    Les tailles de réflecteurs données ci-après sont des recommandations faites par la société Leuze electronic pour le montage mobile de l'AMS 348i. Pour le montage stationnaire de l'AMS 348i, un réflecteur plutôt plus petit est généralement suffisant pour toutes les distan- ces de mesure.

  • Page 36: Montage Du Réflecteur

    Utilisez à cette fin les éléments d'ajustage prévus sur l'AMS 348i… (voir chapitre 5.2 « Montage de l'AMS 348i »). Le cas échéant, retirez le film protecteur du réflecteur. Attention ! L'étiquette TOP apposée sur les réflecteurs doit être orientée dans le même sens que les...
  • Page 37 Adhésifs réfléchissants …-S et …-M Inclinaison env. 1° Réflexion directe sur la structure triple Réflexion en surface déviée par in- clinaison de l'adhésif réfléchissant Figure 6.3 : Montage du réflecteur Inclinaison env. 1° Douilles d'écartement Figure 6.4 : Inclinaison du réflecteur 348i Leuze electronic...
  • Page 38 Inclinaison env. 1° Réflexion directe sur la structure triple Réflexion en surface déviée par in- clinaison de l'adhésif réfléchissant Figure 6.5 : Montage des réflecteurs chauffés Inclinaison env. 1° Douilles d'écartement Figure 6.6 : Inclinaison du réflecteur chauffé Leuze electronic 348i...

  • Page 39: Inclinaison Du Réflecteur

    Le fonctionnement sûr de l'AMS 348i et, en même temps, la portée max. et l'exactitude, ne sont réalisables qu'avec l'adhésif réfléchissant spécifié par Leuze electronic. Le bon fonc- tionnement ne peut pas être garanti avec d'autres réflecteurs ! 348i Leuze electronic...

  • Page 40: Raccordement Électrique

    Pour les applications UL, l'utilisation est admissible exclusivement dans des circuits électri- ques de classe 2 selon le NEC (National Electric Code). Les systèmes laser de mesure sont conçus de classe de protection III pour l'alimentation par TBTP (Très Basse Tension de Protection, PELV). Leuze electronic 348i...

  • Page 41: Pwr - Alimentation En Tension Et Entrée / Sortie De Commutation

    BUS IN Broche Remarque Transmit Data + Receive Data + Transmit Data - TD+ 1 Receive Data - Filet Terre de fonction (boîtier) Prise femelle M12 (codage D) Tableau 7.2 : Affectation des broches de BUS IN 348i Leuze electronic...

  • Page 42: Profinet Bus Out

    RS232-RX maintenance Prise femelle M12 Non utilisé (codage A) Filet Terre de fonction (boîtier) Tableau 7.4 : Affectation des broches de Service Remarque ! L'interface de maintenance est prévue pour être utilisée par Leuze electronic exclusivement ! Leuze electronic 348i...

  • Page 43: Écran Et Panneau De Commande De L'ams 348I

    Écran et panneau de commande de l'AMS 348i Écran et panneau de commande de l'AMS 348i Structure du panneau de commande Affichage du statut Informations bus/interfaces Bargraph Distance mesurée Touches de commande Figure 8.1 : Panneau de commande de la variante PROFIBUS AMS 304 Remarque ! Cette figure sert seulement d'illustration, elle ne correspond pas à...
  • Page 44 Écran et panneau de commande de l'AMS 348i Avertissement de message avant défaillance laser : Diode laser vieillie, l'appareil reste viable, prévoir un remplacement ou une répara- tion. Avertissement de surveillance de la température : Température interne de l'appareil en dehors des limites admissibles.

  • Page 45: Affichage Du Statut Par Del

    Écran et panneau de commande de l'AMS 348i valeur de la position La mesure de la position est représentée dans l'unité paramétrée. Dans le cas du réglage métrique, la valeur mesurée est toujours représentée +87,000m en mètres avec 3 décimales.
  • Page 46 Écran et panneau de commande de l'AMS 348i lumière orange permanente DEL Power orange - configuration à l'écran - aucune donnée sur l'interface hôte DEL BUS éteinte DEL BUS éteinte - pas de tension d'alimentation (Power) - communication impossible - communication PROFINET non initialisée ou inac-...

  • Page 47: Touches De Commande

    Écran et panneau de commande de l'AMS 348i DEL LINK pour BUS IN et BUS OUT Une DEL multicolore verte/orange sous les connecteurs BUS IN et BUS OUT signale le statut de la liaison EtherNet/PROFINET. ACT0 LNK0 ACT1 LNK1 DEL LINK pour...

  • Page 48: Description Des Menus

    Écran et panneau de commande de l'AMS 348i Réglage des valeurs Si la saisie d'une valeur est possible, l'affichage prend l'aspect suivant : Effacer à l'emplacement Entrer un chiffre <-|0123456789 save Standard ----------------- Unité Enregistrer Réglez la valeur souhaitée à l'aide des touches .
  • Page 49 à l'écran. Après avoir quitté la validation des paramètres, l'AMS 348i est repris automatiquement dans le PROFINET. Lors de l'intégration au PROFI- NET, le contrôleur PROFINET (API) transmet tous les paramètres à l'AMS 348i. 348i Leuze electronic...

  • Page 50: Menu Des Paramètres

    Écran et panneau de commande de l'AMS 348i Les réglages effectués à l'écran sont écrasés ! Seul le contrôleur PROFINET (API) gère et paramètre les réglages de l'appareil pour le fonctionnement de l'AMS 348i sur le PROFINET. 8.3.2 Menu des paramètres Sous-menu Gestion paramètres...
  • Page 51 Les paramètres mentionnés dans les sous-menus « Valeur de la position », « I/O » et « Divers » doivent être réglés à l'aide du fichier GSDML de l'AMS 348i. À des fins de test, les paramètres peuvent être modifiés directement sur l'AMS 348i dans la structure à...
  • Page 52 Écran et panneau de commande de l'AMS 348i Tableau 8.4 : Sous-menu I/O Niveau 3 Niveau 4 Niveau 5 Choix optionnel / possibilité de réglage Standard Description Entrée de Fonction Sans fonction/apprentissage du préréglage/laser ON/OFF Sans fonction commuta- tion activation...

  • Page 53: Menu De Sélection De La Langue

    Écran et panneau de commande de l'AMS 348i Sous-menu Divers Tableau 8.5 : Sous-menu Divers Niveau 3 Niveau 4 Niveau 5 Choix optionnel / possibilité de réglage Standard Description Régulation du Standard (10°C … 15°C) / Étendu (30°C … 35°)

  • Page 54: Menu De Maintenance

    Écran et panneau de commande de l'AMS 348i Pour changer la langue, ni le mot de passe, ni la validation des paramètres n'est nécessaire. La langue à l'écran est un élément de commande passif, il ne s'agit pas d'un paramètre fonctionnel à...

  • Page 55: Manipulation

    Écran et panneau de commande de l'AMS 348i Manipulation Une manipulation est décrite ici par l'exemple d'une validation des paramètres. Validation des paramètres En fonctionnement normal, les paramètres peuvent uniquement être observés. Pour modi- fier des paramètres, l'option de menu ON doit être activée dans le menu Paramètres ->...
  • Page 56 Écran et panneau de commande de l'AMS 348i Attention ! L'AMS 348i est désactivé sur le PROFINET quand la validation des paramètres est activée à l'écran. L'appareil est à nouveau actif sur le PROFINET une fois la validation des paramètres désactivée.

  • Page 57: Interface Profinet

    UNSIGNED16 PROFINET (Generic Device) Information concernant les PROFILE_SPECIFIC_TYPE UNSIGNED16 sous-canaux et sous-modules. 0x01,0x01 Sans importance. IM_VERSION 2xUNSIGNED8 Version I&M implémentée V 1.1 0x01,0x01 Records I&M disponibles en IM_SUPPORTED Bit[16] option Tableau 9.1 : Record de base I&M0 348i Leuze electronic...

  • Page 58: Profinet - Topologie En Étoile

    (Switch) autorisent la mise en réseau directe (sans liaison directe à un commutateur) de plusieurs systèmes laser de mesure de type AMS 348i. C'est pourquoi, outre la classique « topologie en étoile », il est également possible d'utiliser une « topologie en bus ».

  • Page 59: Profinet - Généralités Concernant Le Câblage

    Si un câble réseau standard ne convient pas (p. ex. parce que l'indice de protection IP est insuffisant), il est possible d'utiliser les câbles préconfectionnés « KS ET-M12-4A-P7-… » du côté de l'AMS 348i, voir tableau 11.4.5 « Accessoires - Câbles préconfectionnés pour PROFINET » page 109.

  • Page 60: Profinet - Raccordement Électrique

    être reliés en série au premier AMS 348i, voir figure 9.2.  Pour la liaison au second AMS 348i, utilisez de préférence des câbles surmoulés « KSS ET-M12-4A-M12-4A-P7-… », voir tableau 11.4.5 « Accessoires - Câbles précon- fectionnés pour PROFINET » page 109.

  • Page 61: Profinet - Mise En Service Et Configuration

    - les paramètres pour le paramétrage des modules pendant l'établissement de la communication - les données d'I&M (fonctions d'identification & maintenance) - la lecture d'informations de diagnostic - la lecture de données d'E/S - l'écriture de données de l'appareil. 348i Leuze electronic...

  • Page 62: Mesures À Prendre Avant La Première Mise En Service

     Veillez à ce que la terre de fonction (FE) soit branchée correctement. Un fonctionnement sans perturbations ne peut être garanti que si la terre de fonction a été raccordée de façon réglementaire. Toutes les influences électriques perturbatrices (CEM) sont détournées par le point de terre de fonction. Leuze electronic 348i...

  • Page 63: Démarrage De L'appareil

    STOP. L'appareil réagit pareillement en cas d'interruption de la liaison. Pendant l'initialisation de l'appareil, les sorties sont désactivées. Les lignes suivantes décrivent la configuration de l'AMS 348i dans une commande Simatic S7 de Siemens pour PROFINET. 348i Leuze electronic...

  • Page 64: Étapes De Configuration Pour Une Commande Simatic S7 De Siemens

    Service Pack 5 (V5.4+SP5) du Simatic Manager soient utilisés. 9.8.4.2 Étape 2 – Installation du fichier GSD Pour la configuration ultérieure des appareils IO, par exemple de l'AMS 348i, le fichier GSD correspondant doit ensuite être chargé. Informations générales relatives au fichier GSD Le fichier GSD contient la description textuelle d'un modèle d'appareil PROFINET.
  • Page 65 Ce fichier décrit dans des modules toutes les données nécessaires au fonctionnement de l'AMS 348i. Ces données sont les données d'entrée et de sortie et les paramètres d'appareil pour le fonctionnement de l'AMS 348i, ainsi que la définition des bits de commande et de statut.
  • Page 66 MAC ID de l'appareil installé et le nom d'appareil attribué hors ligne doit être effectuée ultérieurement pendant la configuration, voir à ce sujet l'étape 5. Figure 9.6 : Attribuer un nom d'appareil univoque dans la fenêtre de propriétés Leuze electronic 348i...

  • Page 67: Étape 5 - Réglage Du Nom D'appareil - Baptême De L'appareil

    Remarque ! Cette figure sert seulement d'illustration, toutes les indications ne correspondent pas à l'AMS 348i. En particulier, le MAC ID doit être lu séparément pour chacun des appareils. Le MAC ID est également affiché à l'écran de l'AMS 348i.
  • Page 68 Interface PROFINET 00:15:7B:20:00:15 AMS 348i MAC Name Bild 9.8: Exemple d'« Address Link Label » ; le type d'appareil varie selon la série • L'« Address Link Label » contient l'adresse MAC (Media Access Control) de l'appareil et est prévue pour y inscrire son adresse IP et son nom. La partie de l'« Address Link Label »...
  • Page 69  Sélectionnez sous « Systèmes cible » l'option « Éditer le participant Ethernet ».  Cliquez sur Parcourir pour rechercher les adresses MAC du réseau PROFINET. Figure 9.9 : Rechercher les appareils raccordés (adresses MAC) sur le réseau PROFINET 348i Leuze electronic...
  • Page 70 Le MAC ID trouvé est « combiné » au nom d'appareil attribué dans le configurateur matériel. Veillez impérativement à la coïncidence du nom et à l'exactitude de l'affectation de l'appareil installé pour la configuration matérielle. Ce point est particulièrement important si des appareils identiques sont utilisés plusieurs fois dans la même installation. Leuze electronic 348i...
  • Page 71 L'adresse IP peut également être définie via un serveur DHCP. 9.8.4.6 Reconnaissance du voisinage La reconnaissance du voisinage dans Step 7 se base sur l'affectation des ports : • BUS IN correspond au port 1 (X1 P1). • BUS OUT correspond au port 2 (X1 P2). 348i Leuze electronic...

  • Page 72: Fichier Gsd Profinet

    GSD basé XML. Le fichier GSD est le même pour tous les AMS 348i, il fait toujours partie intégrante de l'appareil. Le fichier GSD est structuré sous forme modulaire et répartit toutes les fonctions de l'AMS 348i modules.

  • Page 73: Vue D'ensemble Des Modules Gsd

    (E) niveau de signal entrée/sortie (A) sortie activée (E) diagnostic et statut de l'AMS 348 Statut et commande page 81 (A) commande laser ON/OFF Limite 1 de la position (P) valeurs limite haute et basse de la position page 83 348i Leuze electronic...
  • Page 74 (A) valeur limite de la vitesse - hystérésis (A) surveillance de la vitesse, début de plage (A) surveillance de la vitesse, fin de plage Statut de la vitesse (E) statut de la surveillance de la vitesse page 95 Leuze electronic 348i...

  • Page 75: Description Détaillée Des Modules

    Les paramètres et données d'entrée / sortie au sein d'un module sont codés entre Exemple : Le paramètre Préréglage dans le module 2 n'est actif que si l'apprentissage du préréglage a lieu dans l'un des modules 2 , 4 ou 5 . 348i Leuze electronic...

  • Page 76: Module 1 : Valeur De Position

    32 bits Offset La résolution de la valeur d'offset est indépendante de la résolution choisie dans le module 1. L'offset entré agit immédiatement sans aucune validation supplémentaire. Taille du paramètre : 6 octets voir remarque suivante ! Leuze electronic 348i...
  • Page 77 à Édition de la position actuelle. -999999 … +999999 – Valeur de la 32 bits l'échelle position Taille des données d'entrée : 4 octets consistants Données de sortie Néant 348i Leuze electronic...

  • Page 78: Module 2 : Préréglage Statique

    Lecture de la valeur de préréglage. bits – – Apprentissage préréglage du préréglage La valeur de préréglage est désactivée. 0.1 bits 01 RAZ du préréglage – – RAZ du préréglage Taille des données de sortie : 1 octet Leuze electronic 348i...

  • Page 79: Module 3 : Préréglage Dynamique

    La prise en compte à lieu lors d'un évé- nement d'apprentissage. sign La résolution de la valeur de préréglage -999999 … +999999 – in/100 32 bits Préréglage est indépendante de la résolution choisie dans le module 1. Taille des données de sortie : 5 octets 348i Leuze electronic...
  • Page 80 0 = OFF Laser (LSR) bits – Message avant défaillance laser. 1 = ON Plausibilité (PLB) 0 = OFF Si des valeurs de mesure non plausibles bits – sont diagnostiquées, la sortie est mise à 1. 1 = ON Leuze electronic 348i...

  • Page 81: Données D'entrée

    La validation en a lieu dans le bits – – État module 4, paramètre de sortie bit 2.0. 1 : sortie au niveau de signal actif Taille des données de sortie : 1 octet 348i Leuze electronic...
  • Page 82 0 = OFF Laser (LSR) bits – Message avant défaillance laser. 1 = ON Plausibilité (PLB) 0 = OFF Si des valeurs de mesure non plausibles bits – sont diagnostiquées, la sortie est mise à 1. 1 = ON Leuze electronic 348i...
  • Page 83 Ce bit permet d'activer/désactiver la sor- signal inactif tie. La validation en a lieu dans le bits – – État module 5, paramètre de sortie bit 2.1. 1 :sortie au niveau de signal actif Taille des données de sortie : 1 octet 348i Leuze electronic...

  • Page 84: Module 6 : Statut Et Commande

    9.9.3.6 Module 6 : Statut et commande Clé du module PROFINET ID module 1006 ID submodule Description Le module communique différentes informations de statut de l'AMS 348i. Les données de sortie du maître permettent de commander le laser. Paramètres Néant Données d'entrée Données Description Adr.
  • Page 85 Type des Valeur Défaut Unité Renvoi sortie rel. données vers métr. pouces module 0 : laser ON Commande du laser. bits – – – Laser 1 : laser OFF Taille des données de sortie : 2 octets 348i Leuze electronic...

  • Page 86: Module 7 : Plage Limite 1 De La Position

    32 bits 1 pos. Donne la limite supérieure de la posi- sign Limite haute 1 4…7 -999999 … +999999 in/100 – tion. 32 bits pos. Taille du paramètre : 8 octets Données d'entrée Néant Données de sortie Néant Leuze electronic 348i...

  • Page 87: Module 8 : Plage Limite 2 De La Position

    32 bits 2 pos. Donne la limite supérieure de la posi- sign Limite haute 2 4…7 -999999 … +999999 in/100 – tion. 32 bits pos. Taille du paramètre : 8 octets Données d'entrée Néant Données de sortie Néant 348i Leuze electronic...

  • Page 88: Module 9 : Comportement En Cas D'erreur

    Indique si le bit de statut PLB est mis à 0 : OFF 1 immédiatement quand une erreur a bits – – Ignorer le sta- lieu ou si rien n'a lieu pendant le temps 1 : ON tut de vitesse de vitesse ignorée. Leuze electronic 348i...
  • Page 89 (vitesse) écoulement de ce temps, la valeur mémorisée dans le paramètre « Vitesse en cas d'erreur » est éditée. Taille du paramètre : 6 octets Données d'entrée Néant Données de sortie Néant 348i Leuze electronic...
  • Page 90 à l'unité par défaut (métrique). Le signe de la vitesse dépend du sens de comptage du module 1d. Par défaut, la vitesse est éditée positive si le réflecteur s'éloigne de l'AMS 348i. Un déplacement du réflecteur vers l'AMS 348i donne une vitesse négative.

  • Page 91: Module 11 : Valeur Limite Statique 1 De La Vitesse

    (in/100) /s Valeur limite vitesse actuelle. 16 bits 1 de la vitesse Décalage relatif pour éviter le rebondis- unsign 3…4 0 … 20000 mm/s (in/100) /s – Hystérésis 1 sement du signal. 16 bits de la vitesse 348i Leuze electronic...
  • Page 92 La valeur limite de la vitesse est sur- sign … -999999 … +999999 in/100 – limite 1 Fin de veillée jusqu'à cette position. 32 bits plage Taille du paramètre : 13 octets Données d'entrée Néant Données de sortie Néant Leuze electronic 348i...

  • Page 93: Module 12 : Valeur Limite Statique 2 De La Vitesse

    La valeur limite de la vitesse est sur- sign … -999999 … +999999 in/100 – Valeur limite 2 veillée jusqu'à cette position. 32 bits Fin de plage Taille du paramètre : 13 octets Données d'entrée Néant Données de sortie Néant 348i Leuze electronic...

  • Page 94: Module 13 : Valeur Limite Statique 3 De La Vitesse

    La valeur limite de la vitesse est sur- sign Valeur … -999999 … +999999 in/100 – limite 3 Fin de veillée jusqu'à cette position. 32 bits plage Taille du paramètre : 13 octets Données d'entrée Néant Données de sortie Néant Leuze electronic 348i...

  • Page 95: Module 14 : Valeur Limite Statique 4 De La Vitesse

    La valeur limite de la vitesse est sur- sign Valeur … -999999 … +999999 in/100 – limite 4 Fin de veillée jusqu'à cette position. 32 bits plage Taille du paramètre : 13 octets Données d'entrée Néant Données de sortie Néant 348i Leuze electronic...

  • Page 96: Module 15 : Valeur Limite Dynamique De La Vitesse

    0 … +20000 – mm/s Limite de la vitesse actuelle. 16 bits vitesse Décalage relatif pour éviter le rebondis- unsign (in/100) 3…4 0 … +20000 – mm/s – Hystérésis de sement du signal. 16 bits la vitesse Leuze electronic 348i...
  • Page 97 Valeur La valeur limite de la vitesse est sur- sign … -999999 … +999999 in/100 – limite Fin de veillée jusqu'à cette position. 32 bits plage Taille des données de sortie : 13 octets consistants 348i Leuze electronic...

  • Page 98: Module 16: Statut De La Vitesse

    1 : valeur limite empiétée vitesse dynamique 0 : comparaison inactive Comparaison Signale si la vitesse actuelle est compa- bits – – – de la vitesse rée à cette valeur limite. à la valeur 1 : comparaison active limite 1 Leuze electronic 348i...
  • Page 99 0 : comparaison inactive Signale si la vitesse actuelle est compa- Comparaison bits – – – rée à cette valeur limite. dynamique de 1 : comparaison active la vitesse Taille des données d'entrée : 2 octets Données de sortie Néant 348i Leuze electronic...
  • Page 100 > 35°C : chauffage inactif amb. chauffage est limitée. Ce paramètre est disponible par défaut, mais n'agit que sur les appareils avec chauffage intégré (AMS 348 … H). Taille du paramètre : 4 octets Données d'entrée Néant Données de sortie Néant Leuze electronic 348i...

  • Page 101: Module 20 : Résolution Libre

    éditée à « 1111 » . La résolution des paramètres « offset », « préréglage » et « valeurs limites » n'est pas concernée par la résolution libre. Taille du paramètre : 4 octets 348i Leuze electronic...

  • Page 102: Détection Des Erreurs Et Dépannage

    Seules les alarmes de diagnostic ou de processus déclenchent une alarme. Tous les autres types (maintenance préventive et signalisation d'état) ne signifient qu'une entrée dans le tampon de diagnostic, ils font donc partie du diagnostic basé sur les états. Tableau 10.1 : Messages d'alarme et de diagnostic de l'AMS 348 Leuze electronic 348i...

  • Page 103: Maintenance Et Diagnostic À L'écran De L'ams 348

    Détection des erreurs et dépannage 10.1 Maintenance et diagnostic à l'écran de l'AMS 348i Dans le menu principal de l'AMS 348i, un « diagnostic » étendu peut être appelé dans la rubrique Maintenance. Maintenance Messages d'état Diagnostic Diagnostic étendu Dans le menu principal Maintenance, actionnez la touche de confirmation pour passer dans les niveaux de menus inférieurs.

  • Page 104: 10.1.2 Diagnostic

    Le contenu de la page défilante sert exclusivement à la société Leuze pour des évaluations internes. Le diagnostic n'a aucune influence sur la communication vers l'interface hôte, il peut être activé pendant le fonctionnement de l'AMS 348i. 10.1.3 Diagnostic étendu La rubrique Diagnostic étendu sert à l'évaluation interne par Leuze.

  • Page 105: Causes Des Erreurs Générales

    La DEL signale le même statut que « LNK0 » et « LNK1 » à l'écran orange clignotante DEL LINK clignote en orange (ACT0/ACT1) - des données sont échangées avec les participants raccordés 348i Leuze electronic...

  • Page 106: 10.2.1 Del Power

    à l'affectation d'adresse (nom d'appareil/adresse IP/MAC ID). Mauvaise configuration • Contrôler la configuration, en particulier tout ce qui se rapporte à l'affectation d'adresse (nom d'appareil/adresse IP/MAC ID). • Envoyer l'appareil au service après-vente. Tableau 10.3 : Erreurs sur le bus Leuze electronic 348i...
  • Page 107 • Pose séparée des câbles de puissance et de ceux de données. Extension du réseau dépassée Contrôler l'extension max. du réseau en fonction des longueurs max. des câbles. Tableau 10.3 : Erreurs sur le bus 348i Leuze electronic...

  • Page 108: Affichage Des Statuts À L'écran De L'ams 348

    Type d'appareil : Société : Interlocuteur / Service : Téléphone (poste) : Télécopie : Rue / N° : Code postal / Ville : Pays : Télécopie du Service Après-Vente de Leuze : +49 7021 573 - 199 Leuze electronic 348i...

  • Page 109: Listes De Types Et Accessoires

    Portée 120m, interface PROFINET, chauffage intégré 50113714 AMS 348 200 H Portée 200m, interface PROFINET, chauffage intégré 50113715 AMS 348 300 H Portée 300m, interface PROFINET, chauffage intégré 50113716 Tableau 11.1 : Aperçu des différents types d'AMS 348 348i Leuze electronic...

  • Page 110: Types De Réflecteurs

    Connecteur M12 Ethernet de codage D, BUS IN, BUS OUT 50112155 KDS ET M12/RJ45 W - 4P Convertisseur M12 codage D vers RJ45 femelle 50109832 KD 095-5A Connecteur M12, prise femelle de codage A, Power (PWR) 50020501 Tableau 11.5 : Accessoires - Connecteurs M12 Leuze electronic 348i...

  • Page 111: 11.4.4 Accessoires - Câbles Surmoulés D'alimentation En Tension

    Prise femelle M12 codage A, sortie axiale de la prise, extrémité de câble libre, 50132079 longueur du câble 5m KD U-M12-5A-V1-100 Prise femelle M12 codage A, sortie axiale de la prise, extrémité de câble libre, 50132080 longueur du câble 10m 348i Leuze electronic...

  • Page 112: 11.4.5 Accessoires - Câbles Préconfectionnés Pour Profinet

    Le câble de liaison doit être intégralement blindé. Le rattachement du blindage doit présenter le même potentiel aux deux extrémités de la ligne de transmission des données. Cela permet d'éviter des courants compensateurs de potentiel par le blindage et des couplages pertur- Leuze electronic 348i...

  • Page 113: Désignations De Commande Du Câble De Raccordement Profinet

    KSS ET-M12-4A-M12-4A-P7-020 Longueur de câble 2m, câble 1:1, non croisé 50137077 KSS ET-M12-4A-M12-4A-P7-050 Longueur de câble 5m, câble 1:1, non croisé 50137078 KSS ET-M12-4A-M12-4A-P7-100 Longueur de câble 10m, câble 1:1, non croisé 50137079 KSS ET-M12-4A-M12-4A-P7-150 Longueur de câble 15m, câble 1:1, non croisé 50137080 348i Leuze electronic...

  • Page 114: Recommandations Générales D'entretien

    Vous en trouverez les adresses sur la page intérieure ou arrière de la couverture. Remarque ! Veuillez accompagner les systèmes laser de mesure que vous retournez pour réparation à Leuze electronic d'une description la plus détaillée possible du problème. 12.3 Démontage, emballage, élimination Refaire l'emballage Pour pouvoir réutiliser l'appareil plus tard, il est nécessaire de l'emballer de sorte qu'il soit...
  • Page 115 Humidité de l'air ..... . . 15 Hystérésis de la vitesse ....88 348i Leuze electronic...
  • Page 116 Modules GSD ......70 Montage ......19 Leuze electronic 348i...
  • Page 117 Types de réflecteurs ....107 Unité ....... 73 Unité de déviation 348i Leuze electronic...
  • Page 118 Structure des menus de l'AMS 348i Niveau 1 Niveau 2 Niveau 3 Niveau 4 Niveau 5 Choix optionnel / possibilité de réglage Informations à partir de : sélection : sélection : sélection : sélection : sélection : sélection : retour : retour : retour : retour...
  • Page 119 Structure des menus de l'AMS 348i Divers Régulation du chauffage Standard (chauffage: on < 10°C, off > 15°C) / Étendu (chauffage: on < 30°C, off > 35°C) page 50 Arrière-plan de l'écran 10 minutes/ON Constraste de l'écran Faible/Moyen/Fort Service RS232 Vitesse de transmission 57,6kbit/s / 115,2kbit/s Format...

Table des Matières
