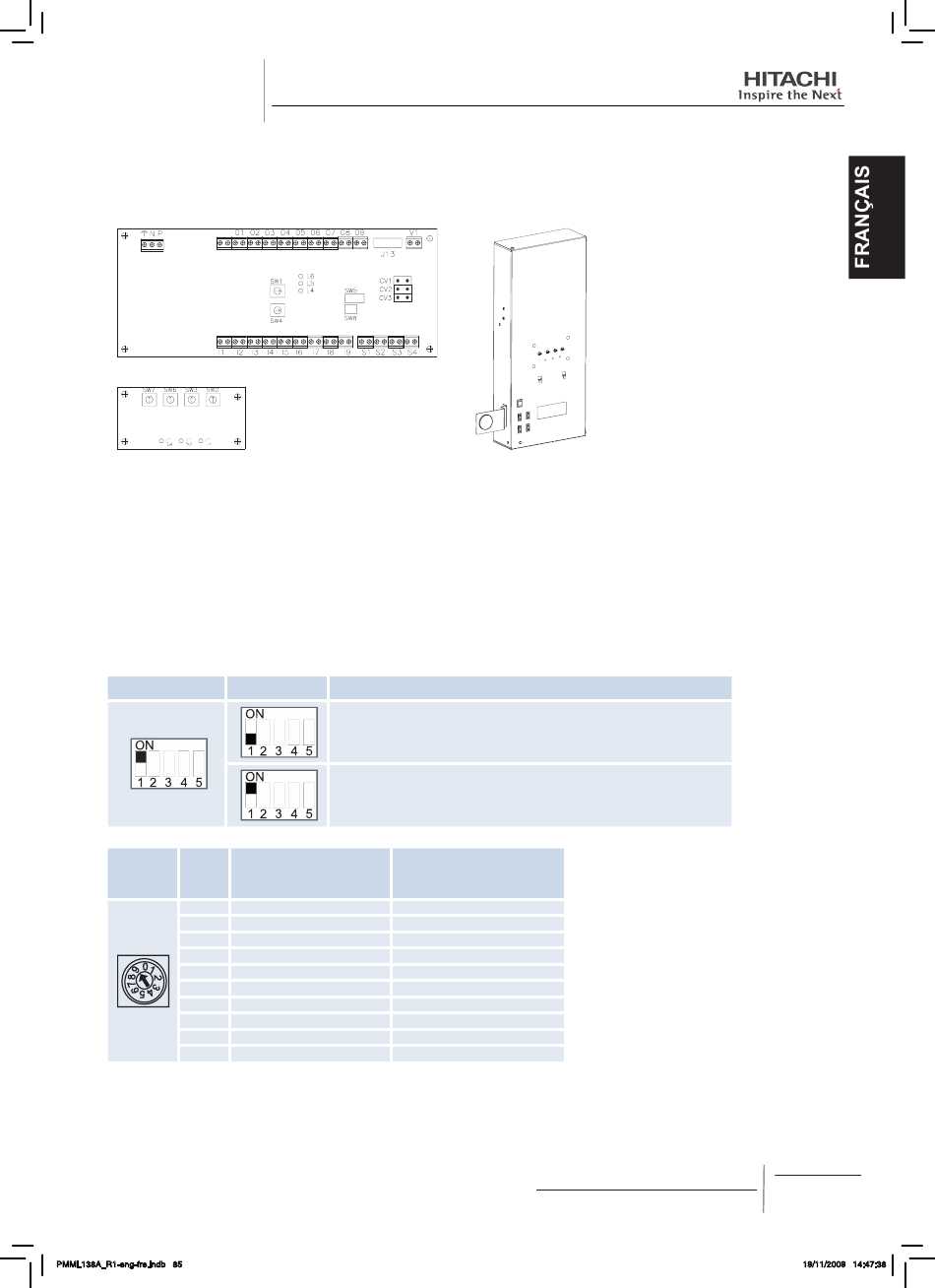

CÂBLAGE ÉLECTRIQUE
¡
PCB de commande
•
PCB2
REMARQUE :
Le repère « x » indique la position des commutateurs DIP
AVERTISSEMENT :
Avant le réglage des commutateurs DIP, mettez tout d'abord le groupe extérieur hors tension, puis réglez la position des
commutateurs DIP. Si vous configurez les commutateurs sans avoir coupé l'alimentation, les réglages ne sont pas pris en
compte.
¡
COMMUTATEURS DE PCB
SW1 (commutateur rotatif 10 positions) + SW5-1 (COMMUTATEUR DIP) :
Réglage sortie d'eau minimum et sortie d'eau maximum selon le type d'application.
SW5.1 (par défaut)
SW1 (par
SW1
défaut)
0
1
2
3
4
5
6
7
8
9
PMML138A_R1-eng-fre.indb 85
SW5.1
Application de radiateurs ou de ventilo-convecteurs = SW1 est utilisé pour
régler la température minimum et la température maximum est déterminée
par la température extérieure
Application de chauffage au sol = SW1 est utilisé pour régler la température
maximum et la température minimum est établie à 25ºC.
Température minimum
Température maximum
(ºC) pour l'application de
(ºC) pour l'application de
radiateur ou de ventilo-
convecteurs
25
27
29
31
33
35
37
39
41
45
Description
chauffage au sol
30
32
34
36
38
40
42
44
46
50
PMML0138A-rev.1 -11/2009
85
