TUYAUTERIE
D'ÉVACUATION

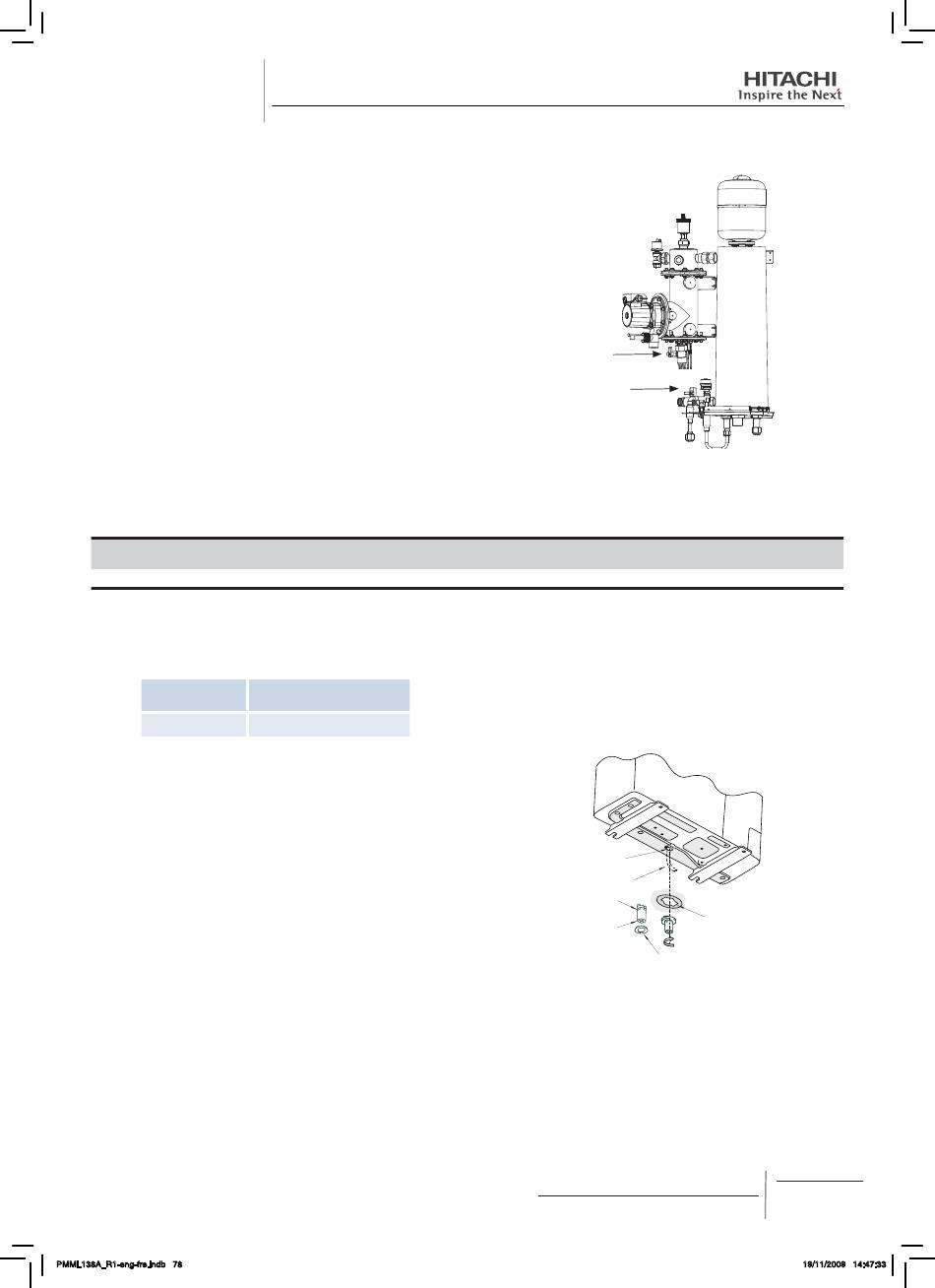

Procédure de contrôle des plages de fonctionnement de
¡
la pompe
Pour pouvoir contrôler le débit de l'eau, vous devez réduire
la pression de l'eau. La valeur de cette pression est obtenue
en calculant la différence entre les valeurs de la pression de
l'eau à l'arrivée et à la sortie.
Pour obtenir cette valeur, vous devez installer deux
manomètres :
1. Placé derrière la pompe (sur le tuyau de sortie de l'eau,
vers le circuit rayonnant au sol)
2. Placé à l'orifice d'arrivée de l'eau (tel qu'indiqué sur le
dessin suivant).
La valeur de la chute de pression d'eau doit se trouver entre
les valeurs minimale et maximale de la plage de la courbe de
débit d'eau.
13 TUYAUTERIE D'ÉVACUATION
13.1. BOSSAGE DE PURGE D'ÉVACUATION
Si la base du groupe extérieur est temporairement utilisée comme
réservoir de vidange et que l'eau d'écoulement qu'elle contient est
évacuée, ce bossage de purge sert à connecter le tuyau d'évacuation.
Modèle
DBS-26
Procédure de raccordement
¡
1. Insérez le bouchon de caoutchouc dans le bossage de
purge, jusqu'aux portions extrudées
2. Insérez le bossage dans la base du groupe et faites-le
pivoter de 40 degrés environ dans le sens contraire des
aiguilles d'une montre.
3. Le diamètre du bossage de purge est de 32 mm. (D.E.)
4. Un tuyau d'évacuation doit être fourni sur site
PMML138A_R1-eng-fre.indb 78
Modèle concerné
H(V)RNME
Clapet anti-retour
du manomètre
Clapet anti-retour
du manomètre
REMARQUE :
Le manomètre n'est nécessaire que pour la mise en
service. Vous pouvez ensuite l'éteindre.
REMARQUE :
N'utilisez pas ce bossage de purge dans une zone froide,
car l'eau d'évacuation pourrait geler. Ce bossage de purge
est insuffisant pour collecter toute l'eau d'évacuation. Si
toute l'eau d'évacuation doit être recueillie, prévoyez un
bac d'évacuation plus grand que la base du groupe et
installez-le sous le groupe équipé de l'évacuation.
Tuyau d'évacuation
Tuyau d'évacuation
Portion extrudée
Bossage de
purge
Bouchon en
caoutchouc
PMML0138A-rev.1 -11/2009
Orifice
d'évacuation de
la base
78
