CÂBLAGE ÉLECTRIQUE

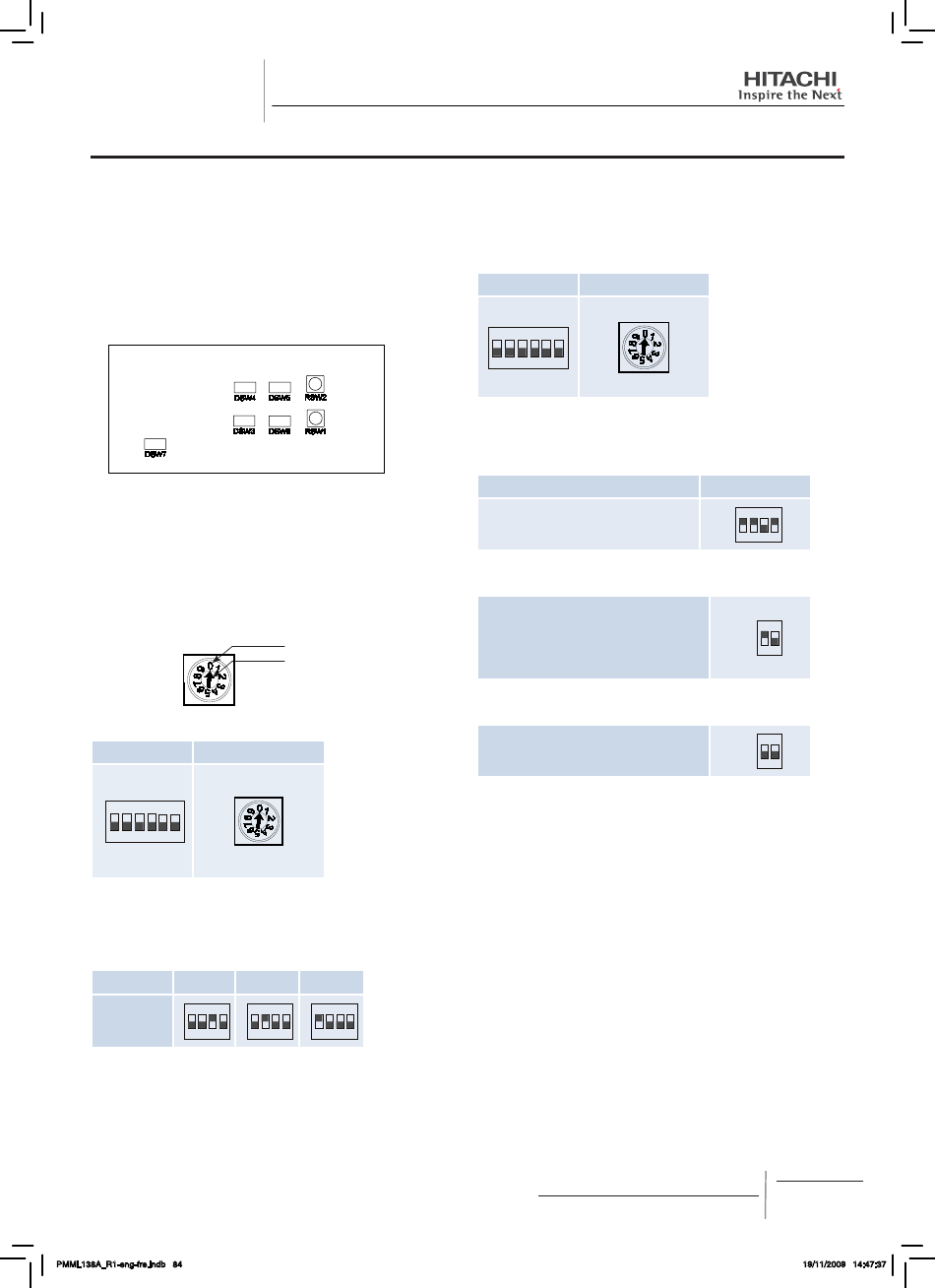

14.4. RÉGLAGE DES COMMUTATEURS DIP DE L'UNITE AQUAFREE
L'unité intérieure a deux cartes à circuits imprimés :
−
PCB principale
−
PCB de commande
PCB principale
Quantité et position des commutateurs DIP
¡
Position des commutateurs DIP :
ATTENTION :
Avant de régler les commutateurs DIP, coupez
l'alimentation électrique. Si vous réglez les commutateurs
alors que l'alimentation électrique n'est pas coupée, les
réglages effectués ne sont pas pris en compte.
DSW6 et RSW1 : Réglage du n° d'unité
¡
La figure ci-dessous indique la position réglée en usine.
DSW6
ON
1 2 3 4 5 6
DSW3 : Réglage du code de puissance
¡
Ce réglage n'est pas nécessaire car il a déjà été fait en usine.
Ce commutateur DIP permet de régler le code de puissance
correspondant à la valeur CV de l'unité intérieure.
CV
3.0
ON
Position
de réglage
1 2 3 4
PMML138A_R1-eng-fre.indb 84
Indication
Utilisez un tournevis à
tête plate
RSW1
4.0
5.0
ON
ON
1 2 3 4
1 2 3 4
DSW5 et RSW2 : Réglage du n° du cycle frigorifique
¡
Réglage obligatoire. En usine, tous les appareils sont réglés
sur OFF (cycle frigorifique n° 0)
DSW5
RSW2
ON
1 2 3 4 5 6
¡
DSW4 : Réglage du code du modèle de l'unité
Réglage facultatif. Ce commutateur permet de régler le code
du modèle correspondant au type d'unité intérieure.
Modèle d'unité intérieure
RWM
DSW7 : Rétablissement du fusible
¡
Lorsqu'une tension élevée est appliquée
aux bornes 1 et 2 du bornier TB1, le fusible
du PCB1(M) grille. Dans ce cas, corrigez
tout d'abord le câblage vers le TB1 puis
placez la broche nº 1 sur ON (voir figure
ci-contre)
DSW7 : Sélection de la télécommande
¡
Réglage facultatif. Position du réglage en
usine : tout sur OFF. Interrupteur à distance
(PC-ART) sélectionné.
REMARQUE :
Le signe " "indique la position des commutateurs DIP.
Les figures représentent le réglage d'usine ou après la
sélection.
PMML0138A-rev.1 -11/2009
Réglage de DSW4
ON
1 2 3 4
ON
1 2
ON
1 2
84
