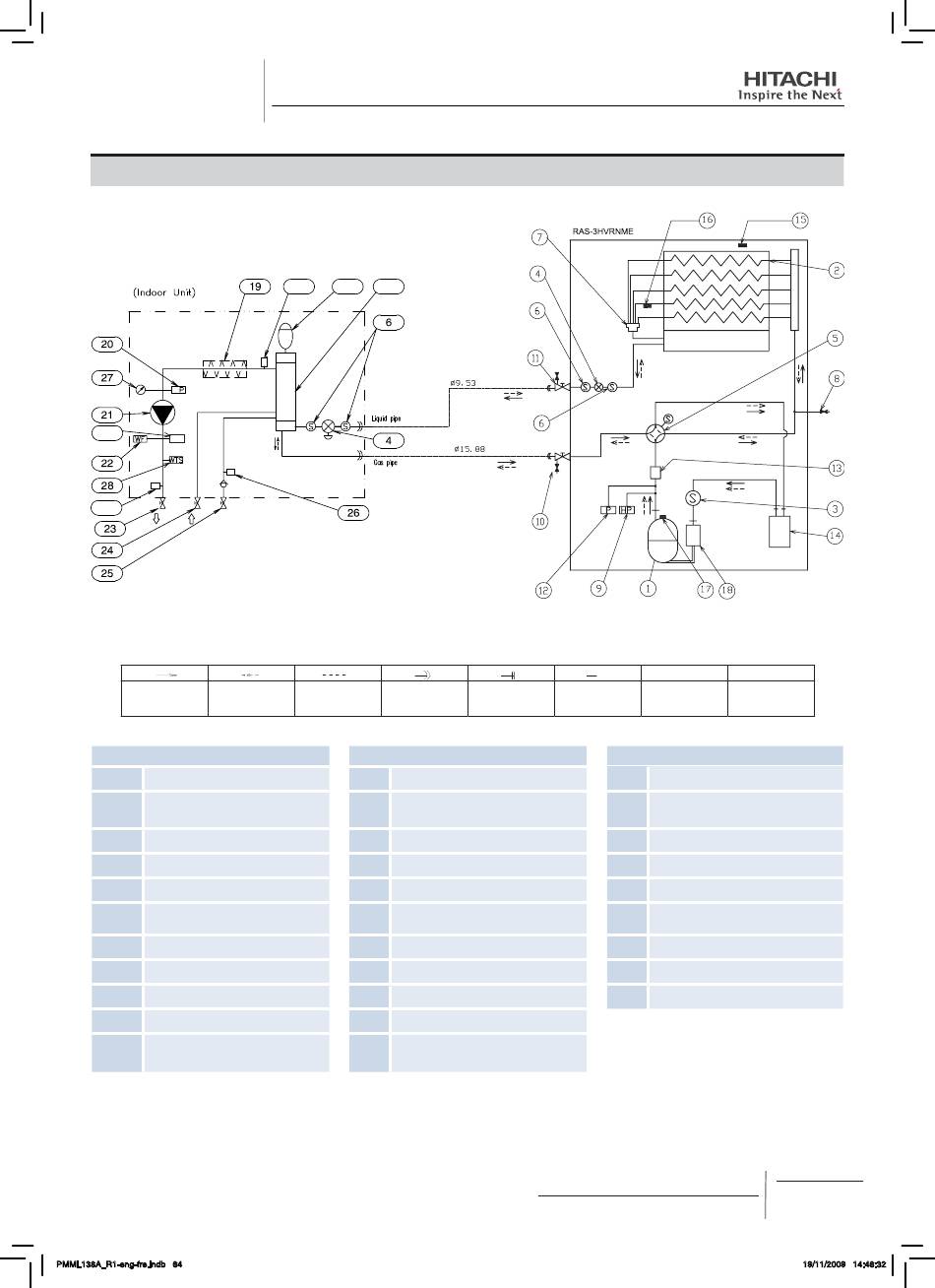

CYCLE FRIGORIFIQUE
9 CYCLE FRIGORIFIQUE
EXEMPLE :
RWM-4.OFSN2E-6H1
26
29
Flux de frigorigène
Flux de frigorigène
en refroidissement
en chauffage
Nom de la pièce
Nº
Compresseur
1
Échangeur thermique du groupe
2
extérieur
Filtre
3
Détendeur
4
Vanne 4 voies
5
Filtre (1/2)
6
Distributeur
7
Clapet anti-retour
8
Pressostat (protection)
9
Vanne d'arrêt (conduite de gaz)
10
Soupape d'arrêt (conduite de
11
liquide)
PMML138A_R1-eng-fre.indb 64
31
30
32
Tuyauterie
Raccordement
frigorifique à prévoir
conique
sur site
Nom de la pièce
Nº
Pressostat (commande)
12
Silencieux
13
Réservoir de liquide
14
Thermostat d'ambiance
15
Tuyau de l'évaporateur
16
Thermistance du gaz de
17
refoulement
Récepteur
18
Chauffage - Unités h(4.5/6)
19
uniquement
Interrupteur de pression de l'eau
20
Pompe à eau
21
Interrupteur bas débit d'eau
22
Connexion par
Connexion par bride
brasage
Nº
23
24
25
26
27
28
30
31
32
PMML0138A-rev.1 -11/2009
R410A
4,15 MPa
Pression des essais
Frigorigène :
d'étanchéité :
Nom de la pièce
Sortie d'eau
Arrivée d'eau
Port de l'alimentation en eau
Décharge de pression d'eau
Manomètre
Thermostat de sécurité (module de
chauffage électrique)
Réservoir d'expansion
Purge d'air
Échangeur thermique
64
