INSTALLATION DES
UNITÉS

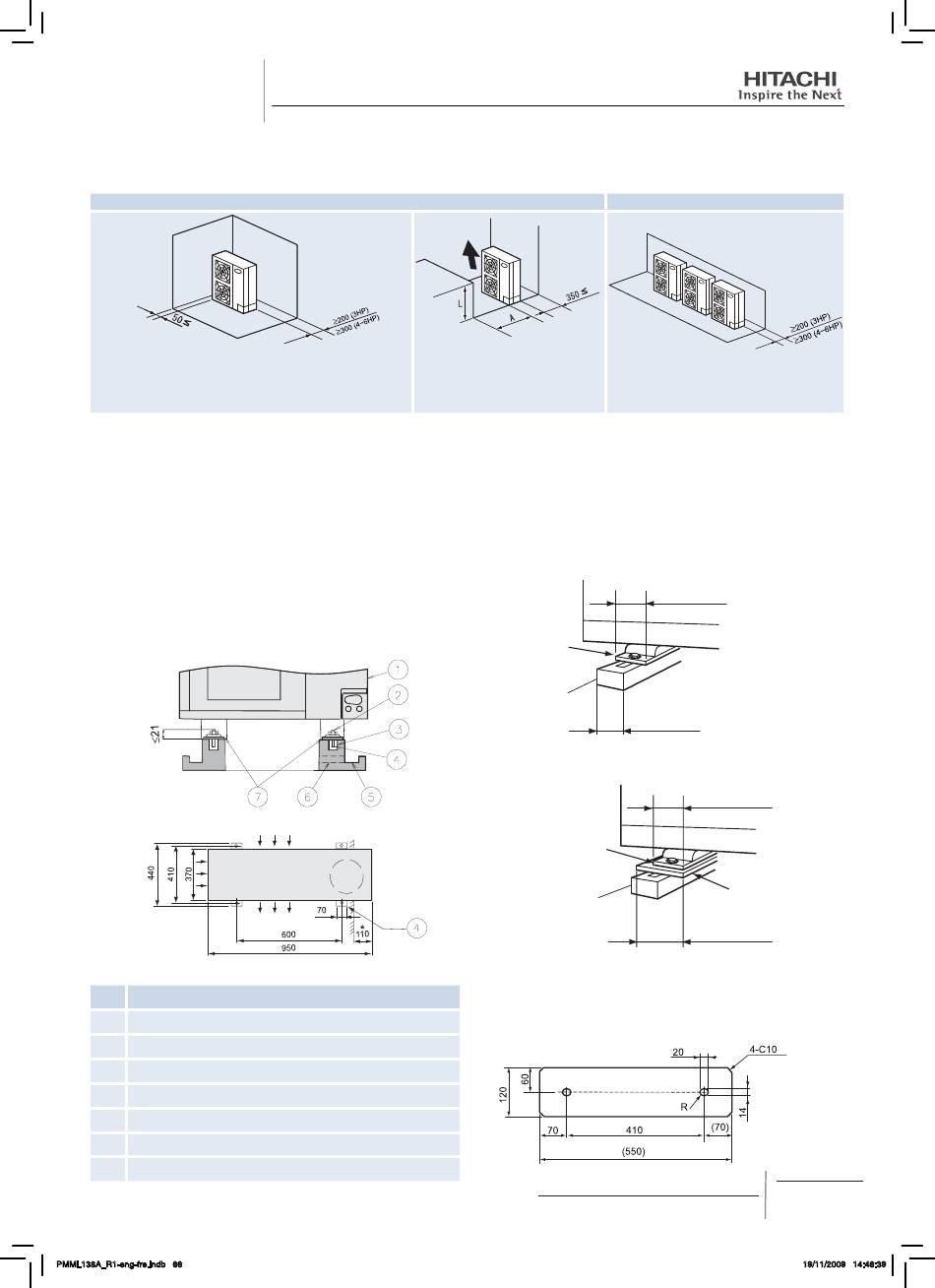

10.1.1. ESPACE D'INSTALLATION
Au moins 100 mm d'espace latéral sont à prévoir sur le côté du
panneau de maintenance. Les dimensions entre ( ) sont les valeurs
spécifiques pour 4-10 HP. Au moins 150 mm (au moins 200 mm)
d'espace arrière sont suffisants lorsque les côtés droit et gauche sont
ouverts.
- N'empilez pas plus de deux unités
10.1.2. SÉLECTION DE L'ESPACE D'INSTALLATION
Assise en béton
¡
1. L'assise doit être horizontale et à 100-300 mm au-dessus du
niveau du sol.
2. Prévoyez un canal d'évacuation autour de l'assise.
3. Fixez le groupe extérieur à l'aide de boulons d'ancrage M10.
4. Si vous installez le groupe sur un toit ou une véranda,
l'eau d'écoulement peut se transformer en glace par temps
froid. Évitez donc de laisser l'eau s'écouler dans des zones
passantes à cause des risques de glissade.
*
Espace pour les tuyauteries orientées vers le bas
Nº
Groupe extérieur
Coupez cette partie du boulon, sans cela, il est difficile de retirer
le panneau de maintenance
Embase à remplir de mortier (Ø100 x profondeur 150)
Boulon d'ancrage M10 (Orifice de Ø 12,5)
Évacuation (largeur 100 x profondeur 150)
Évacuation
Caoutchouc anti-vibrations
PMML138A_R1-eng-fre.indb 66
a) Installation unique
Laissez un espace de 100 mm entre les
unités. Laissez les côtés droit et gauche
ouverts. Les dimensions entre ( ) sont les
valeurs spécifiques pour 4-10 HP.
Description
Veillez à utiliser le manuel d'instructions du
ventilateur. Laissez les côtés droit et gauche
ouverts.
5. La totalité de la base du groupe extérieur doit être installée
sur une assise. En cas d'utilisation d'un tapis antivibrations, il
devrait aussi être installé de la même façon. Si vous installez
le groupe extérieur sur un châssis fourni sur site, utilisez des
plaques métalliques pour ajuster la largeur du châssis afin de
garantir la stabilité de l'installation comme le montre la figure
ci-dessous.
INCORRECT
57 mm
Largeur de la base du groupe extérieur
Le groupe
extérieur est
instable
Châssis
60mm
Largeur du châssis
(Fournie sur site)
CORRECT
Le groupe
extérieur est
stable
Châssis
Taille de plaque métallique recommandée
- (Fourni sur site) Matériau : acier doux laminé à chaud
- Plaque (SPHC) Épaisseur de la plaque : 4,5 T
PMML0138A-rev.1 -11/2009
(Unité : mm)
b) Installation multiple
57 mm
Largeur de la base du
groupe extérieur
100 mm ou plus
Plaque métallique
66
19/11/2009 14:46:39
