5.9.3
Commutation avec Variateur de fréquence
Exemple de câblage :
Attention : Utiliser des relais de secours pour désactiver le circuit de commande électrique !

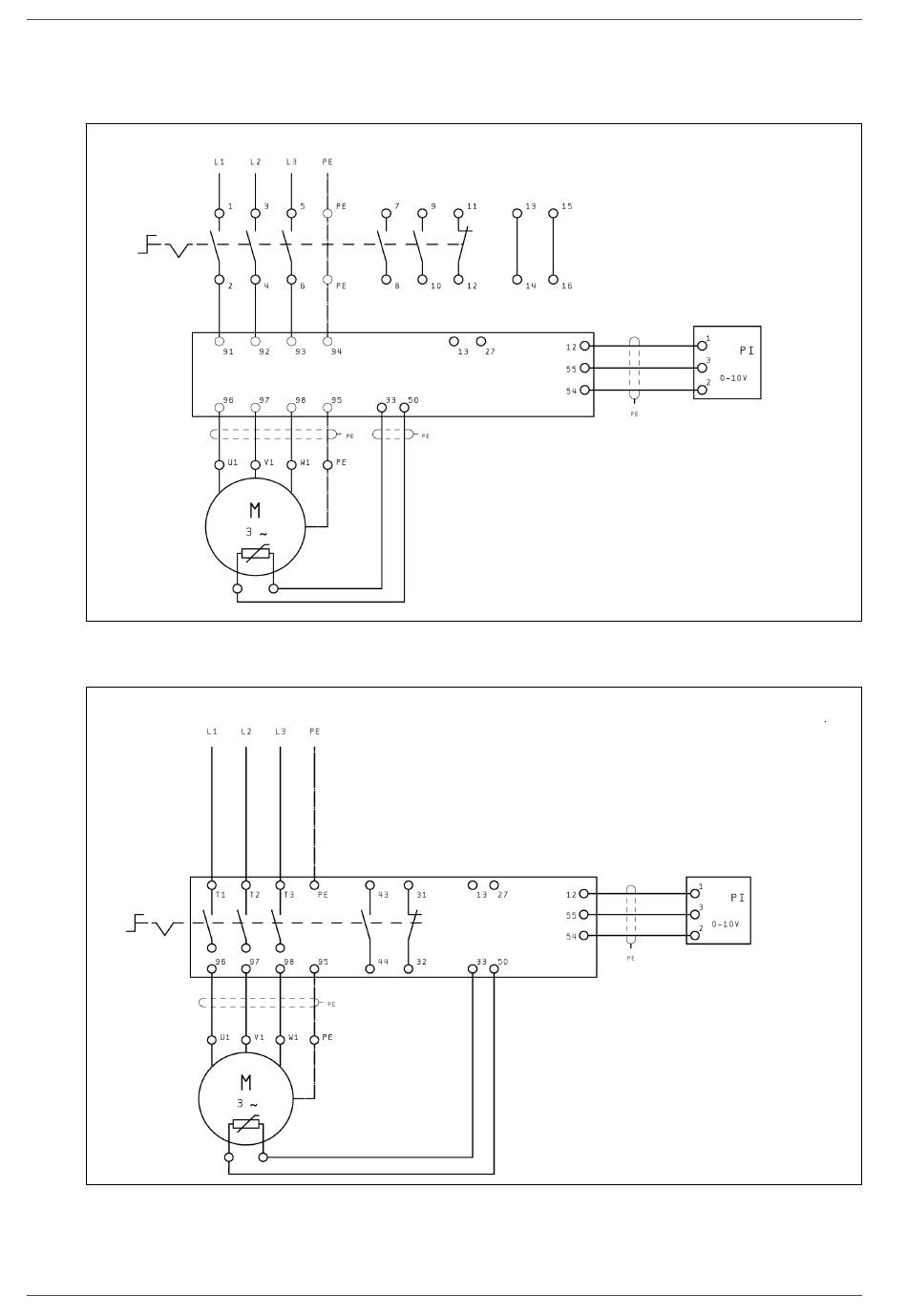

Fig. : Câblage convertisseur de fréquence (FC 100) avec interrupteur de réparation externe et transmetteur de pression
Attention : Utiliser des relais de secours pour désactiver le circuit de commande électrique !
Fig. : Câblage convertisseur de fréquence (FC 102) avec interrupteur de réparation intégré et transmetteur de pression
36
Relais de secours
Danfoss
FC 100
Relais de secours
Danfoss
FC 102
AL-KO Serie AT4F
MARRON
JAUNE
VERT
Transmetteur de pression PTH
Valable pour convertisseur de fréquence à
interrupteur de maintenance intégré
MARRON
JAUNE
VERT
Transmetteur de pression PTH
Traduction de l'original du manuel d'utilisation
