« Montage »
Utiliser uniquement une eau exempte de caractéristiques corrosives et particulièrement qui ne contient ni de
„
l'oxygène, ni du carbone !
Raccorder l'échangeur thermique selon le principe du contre-courant (écoulement d'eau dans le sens contraire que
„
le débit d'air dans l'appareil).
Pour éviter la condensation dans le conduit, un séparateur de gouttes (TA) est installé, par défaut, derrière le radia-
„
teur. Si le débit d'air est suffisamment faible, ce TA peut, en option, être désactivé.
1
4
2
3

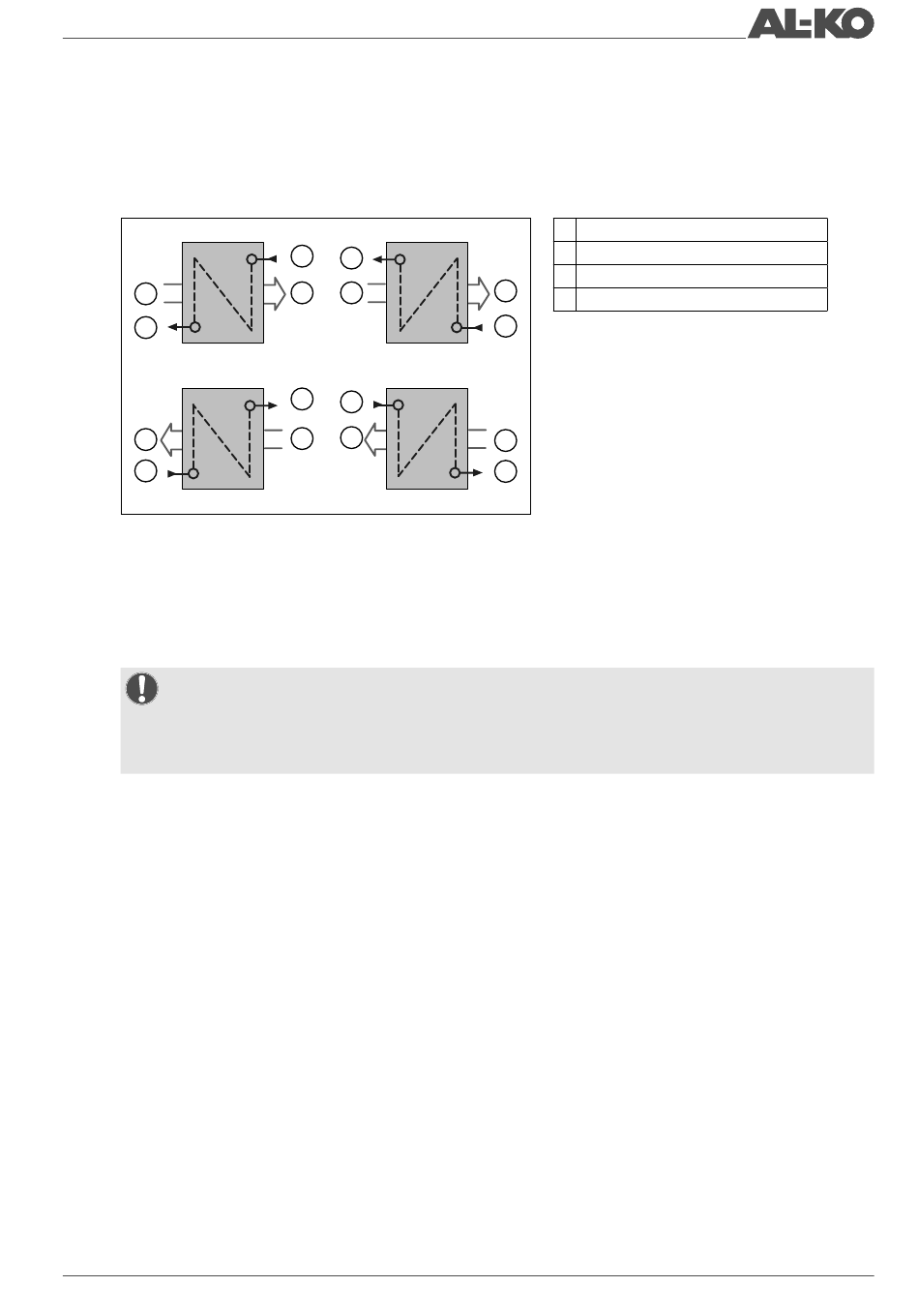

Fig. : Principe de contre-courant
Raccorder la canalisation montante soit en bas, soit en haut, en fonction du sens du débit d'air.
„
L'échangeur thermique doit être correctement purgé.
„
Contrôler l'étanchéité de l'ensemble de la tuyauterie.
„
Attention !
Pendant le raccordement d'un échangeur thermique, contre-serrer avec un matériel adapté (par ex. : clé serre-
tubes) afin d'éviter des dommages.
La limitation de la température de chauffe autorisée du milieu de l'échangeur thermique doit être définie par
l'exploitant sur site !
Pression de service maximale : 16 bars
Température montante maximale eau chaude : 120 °C
3086449
3
4
2
1
4
3
2
1
Toutes modifications servant au progrès technique réservées !
1
Entrée d'air
2
Sortie d'air
3
Arrivée du milieu
2
4
Sortie du milieu
3
1
4
29
