Attention !
En cas de décalage de la longueur du composant de gauche par rapport au composant de droite, le parement
d'angle doit être vissé sur le couvercle du carter. Pour les versions résistantes aux intempéries des appareils-
AT4F, étanchéifier le parement d'angle en plus de manière conforme avec un matériau d'étanchéité à microbilles
inertes. (voir image : disposition juxtaposée de l'appareil avec décalage de la longueur)
Pour les versions résistantes aux intempéries des appareils-AT4F, les vis fournies sont équipées en plus d'un
disque d'étanchéité EPDM.

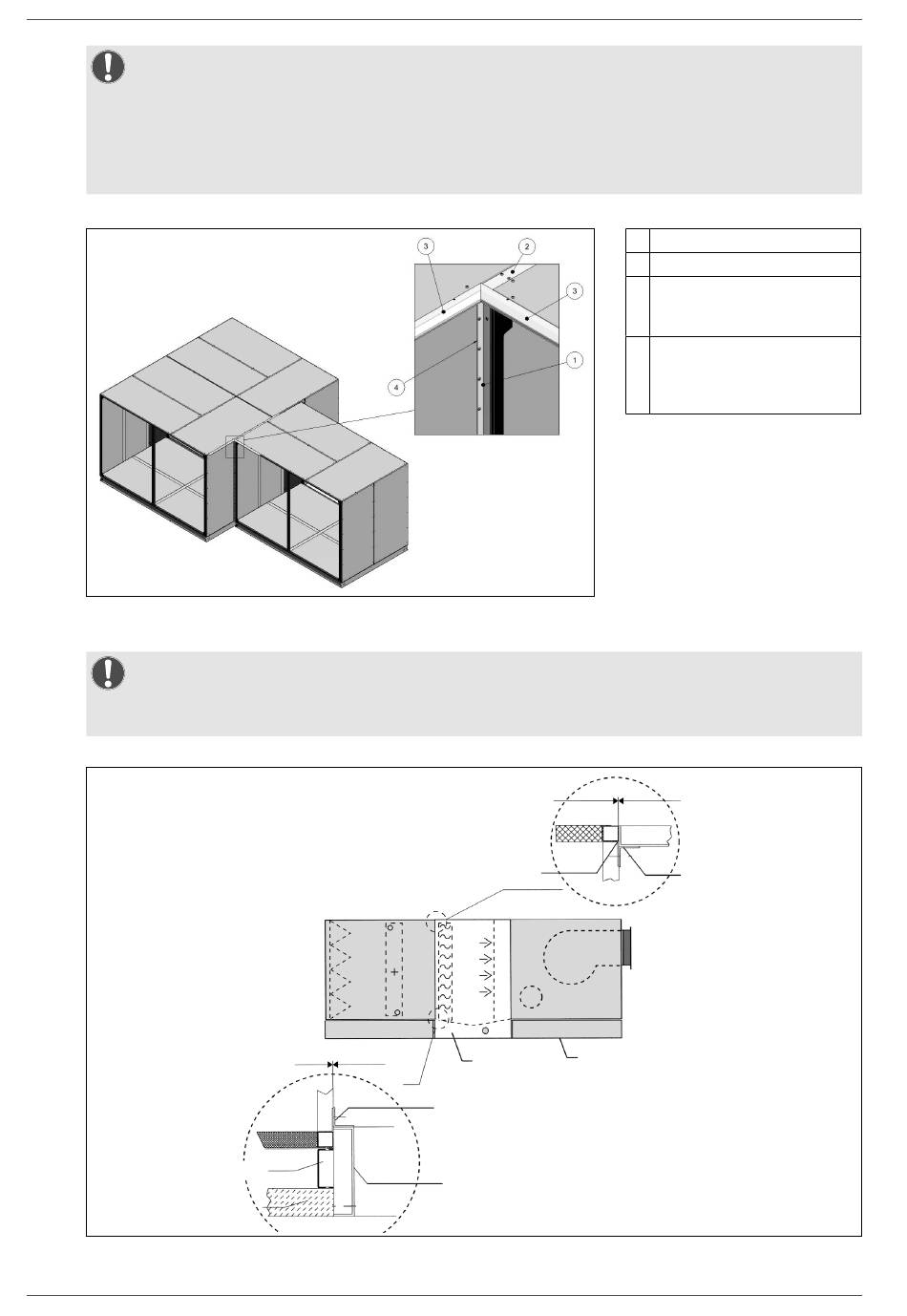

Fig. : Disposition juxtaposée de l'appareil avec décalage de la longueur
Attention !
En cas de montage d'un humidificateur, il est nécessaire d'installer sur site des fondations adaptées pour com-
penser la différence de hauteur entre la cuve de l'humidificateur et le cadre de base des composants d'appareil
raccordés en aval.
Cadre support
Soubassement à
prévoir par l'exploitant
Fig. : Intégration de l'humidificateur
20
Cornière de fixation
intégrée dans le caisson
Appareil Humidificateur
Cornière de fixation
intégrée dans l'humidificateur
Bac de l'humidificateur
1
2
3
4
Appareil
Bac de
Soubassement à
l'humidificateur
prévoir par l'exploitant
Traduction de l'original du manuel d'utilisation
AL-KO Serie AT4F
Parement d'angle
Rondelle d'écartement
Larmier
(pour appareils résistants aux
intempéries)
Matériau d'étanchéité à micro-
billes inertes
(pour appareils résistants aux
intempéries)
Humidificateur
Cornière de fixation
intégrée dans le caisson
