5.2 Raccordement appareil avec disposition superposée ou juxtaposée de l'appareil
5.2.1 Disposition superposée de l'appareil
Le profilé de compensation du cadre de base (adhésif sur un seul côté) doit être monté tout autour avant l'installation
„
des composants supérieurs de l'appareil (pas nécessaire pour appareils résistants aux intempéries!).
Monter les composants supérieurs de l'appareil sur la partie inférieure de l'appareil à l'aide de la grue.
„
Visser le cadre de base de l'appareil à l'aide de vis auto-taraudeuses sur le bâti inférieur.
„
Au niveau des chambres de mélange (côté raccordement d'air), entre appareil supérieur et inférieur, étanchéifier le
cadre de base de l'appareil en plus tout autour avec un matériau d'étanchéité à microbilles inertes.
Attention !
En cas de décalage de la longueur du composant supérieur par rapport au composant inférieur, le profilé trans-
versal du cadre de base doit être vissé sur le couvercle du carter.
Pour les versions résistantes aux intempéries des appareils-AT4F, étanchéifier le profilé transversal du cadre de
base en plus de manière conforme avec un matériau d'étanchéité à microbilles inertes.

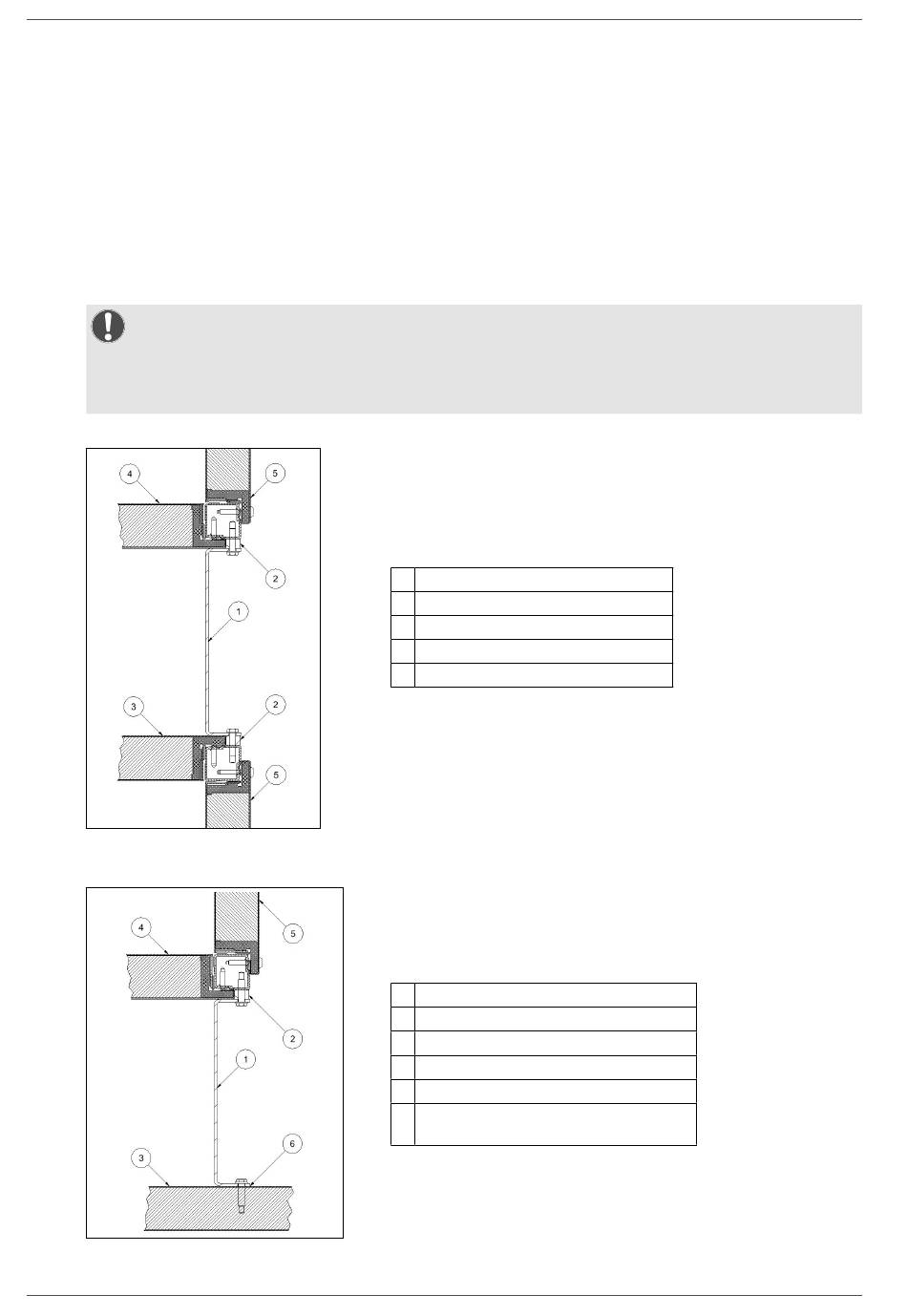

Fig. : Disposition superposée de l'appareil
Fig. : Disposition superposée de l'appareil avec décalage de la longueur
18
1 Cadre de base
2 Profilé de compensation cadre de base
3 Toit (appareil inférieur)
4 Fond (appareil supérieur)
5 Couvercle
1 Cadre de base
2 Profilé de compensation cadre de base
3 Toit (appareil inférieur)
4 Fond (appareil supérieur)
5 Couvercle
6 Matériau d'étanchéité à microbilles inertes
(pour appareils résistants aux intempéries)
