5.2.2 Disposition juxtaposée de l'appareil
Desserrer les vis sur la rondelle d'écartement montée en usine.
„
Juxtaposer les composants de l'appareil à l'aide d'un chariot élévateur ou d'une grue.
„
Fixer la rondelle d'écartement à l'aide de vis.
„

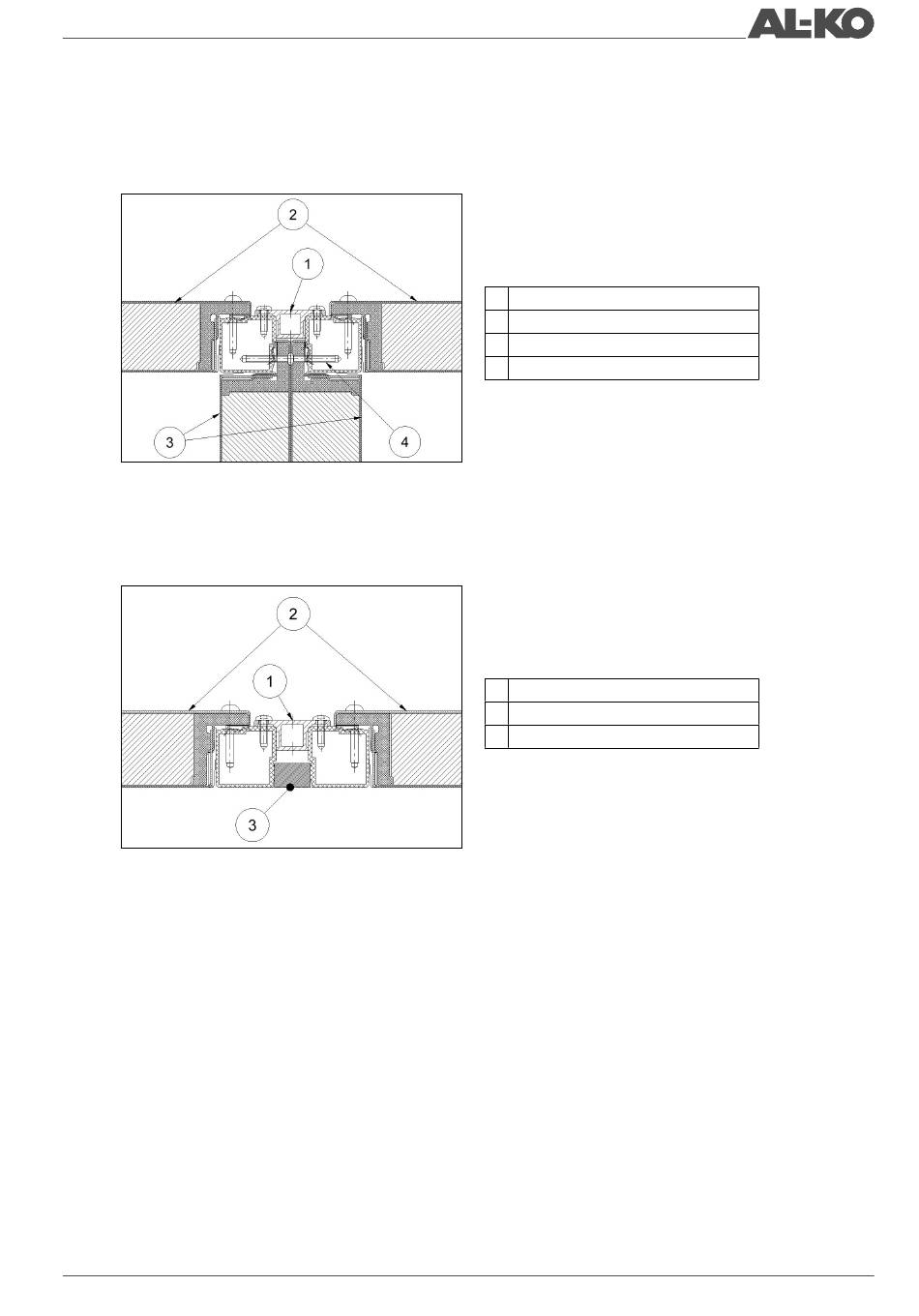

Fig. : Disposition juxtaposée de l'appareil
Coller une bande d'étanchéité (3) en plus de la rondelle d'écartement, au niveau des chambres de mélange (côté
raccordement d'air). Une fois appliquée, contrôler l'étanchéité de cette bande.
Fig. : Disposition juxtaposée de l'appareil (chambre de mélange)
3086449 Toutes modifications servant au progrès technique réservées !
1 Rondelle d'écartement
2 Couvercle (toit)
3 Couvercle (côté)
4 Vis auto-taraudeuse à tête fraisée
1 Rondelle d'écartement
2 Couvercle (toit)
3 Bande d'étanchéité
