« Montage »

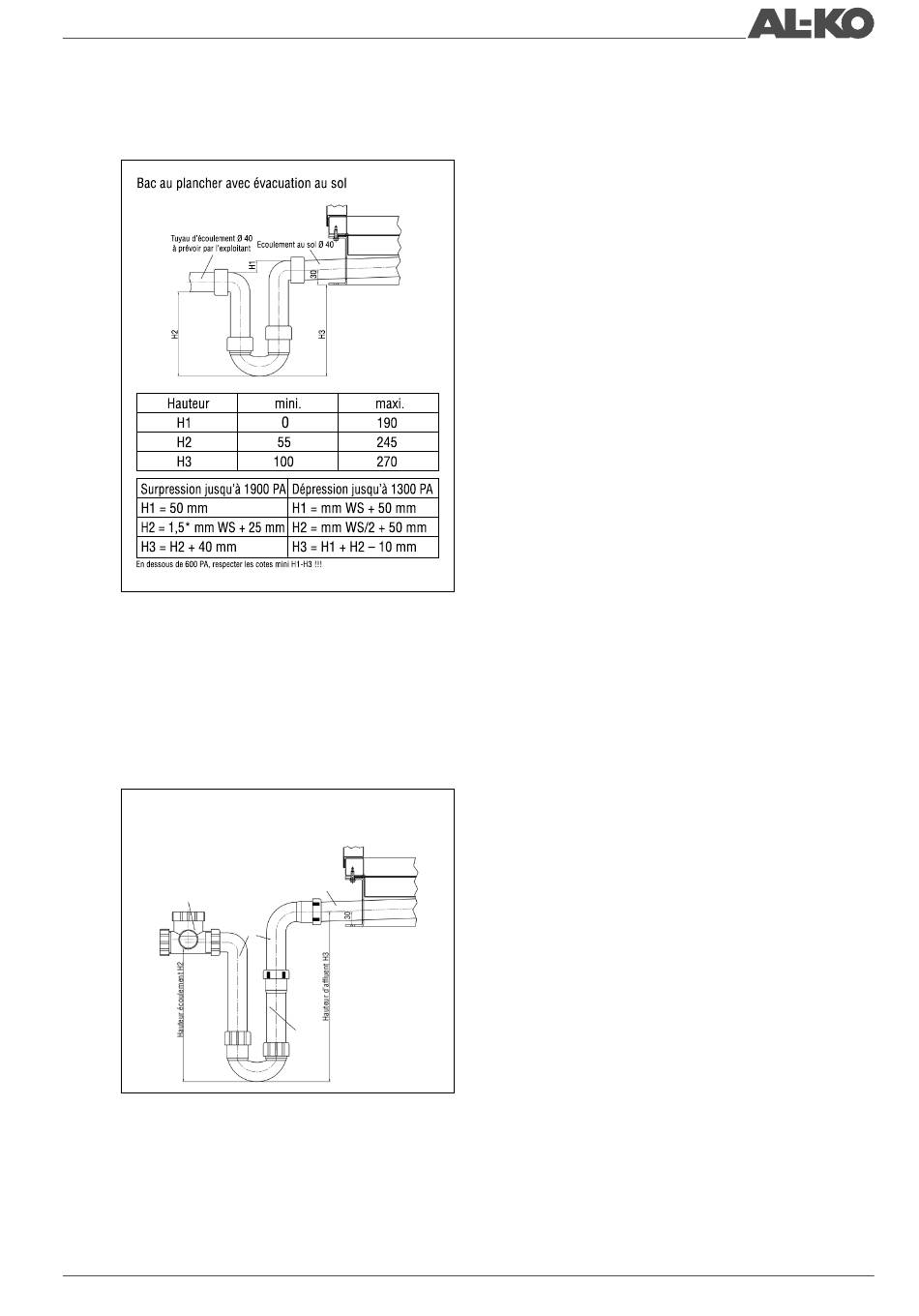

Siphon serpentin (surpression ou dépression) :
Le siphon serpentin est un siphon qui doit être rempli pour l'évacuation d'eau d'appareils-RLT au niveau des radiateurs,
humidificateurs ou d'autres zones humides avec une surpression par rapport à l'environnement.
Fig. : Dimension siphon serpentin
Siphon à boule (surpression) :
Le siphon à boule est un siphon autoremplisseur pour le drainage des batteries froides, des humidificateurs à vapeur et
des autres zones humides en surpression par rapport à l'environnement. Une bille flottante intégrée empêche l'aspiration
d'air en fonctionnement à sec, afin que le premier condensat formé puisse remplir le siphon. En plus, en cas de coups
de bélier dans le système, la bille sert de soupape anti-retour et évite l'aspiration à sec.
Bac au plancher avec évacuation au sol
Soupape anti-retour
à bille
Arc Ø 40
Fig. : Dimension siphon à boule (surpression) (calcul, voir siphon serpentin)
3086449
Ecoulement au sol Ø 40
Tube
plongeur
Ø 40
Toutes modifications servant au progrès technique réservées !
10 Pa = 1 mm colonne d'eau
