5.3.3
Groupes résistants aux intempéries avec échangeur thermique rotatif intégré
Juxtaposer les composants de l'appareil inférieur (2) et les composants avec échangeur thermique rotatif intégré (3)
et les visser ensemble (voir chap. montage).
Insérer l'angle du film (4) sous la couverture (5) au niveau du composant (3) et le souder à la couverture (voir chap.
étanchéité des points de jonction de l'appareil).
Étanchéifier les côtés verticales et le bord supérieur horizontal de l'angle du film (4) avec du matériau d'étanchéité
à microbilles inertes (6).
Juxtaposer les composants de l'appareil supérieur (1) et les composants avec échangeur thermique rotatif intégré
(3) et les visser ensemble (voir chap. montage).
1
Composants appareil supérieur
2
Composants appareil inférieur
3
Composants avec échangeur thermique rotatif intégré
4
Angle du film
5
Couverture
6
Matériau d'étanchéité à microbilles inertes

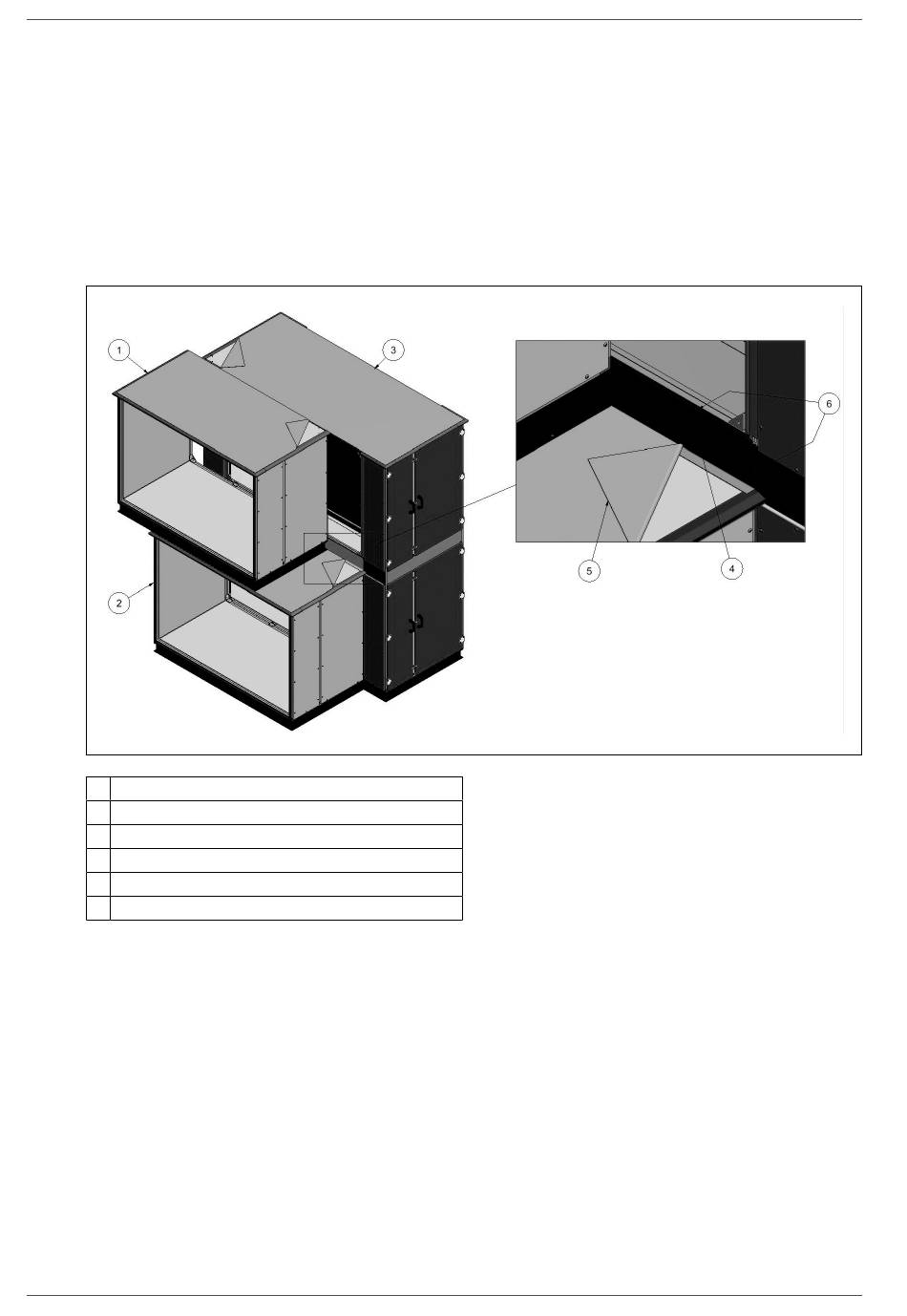

Fig. : Version avec échangeur thermique rotatif intégré
26
AL-KO Serie AT4F
Traduction de l'original du manuel d'utilisation
