Orifice de sortie de la colonne
Clé de l'APH installée dans le port de commande inférieur
Tubulure du bloc APH raccordée à la sortie de la vanne d'injection du module d'injection

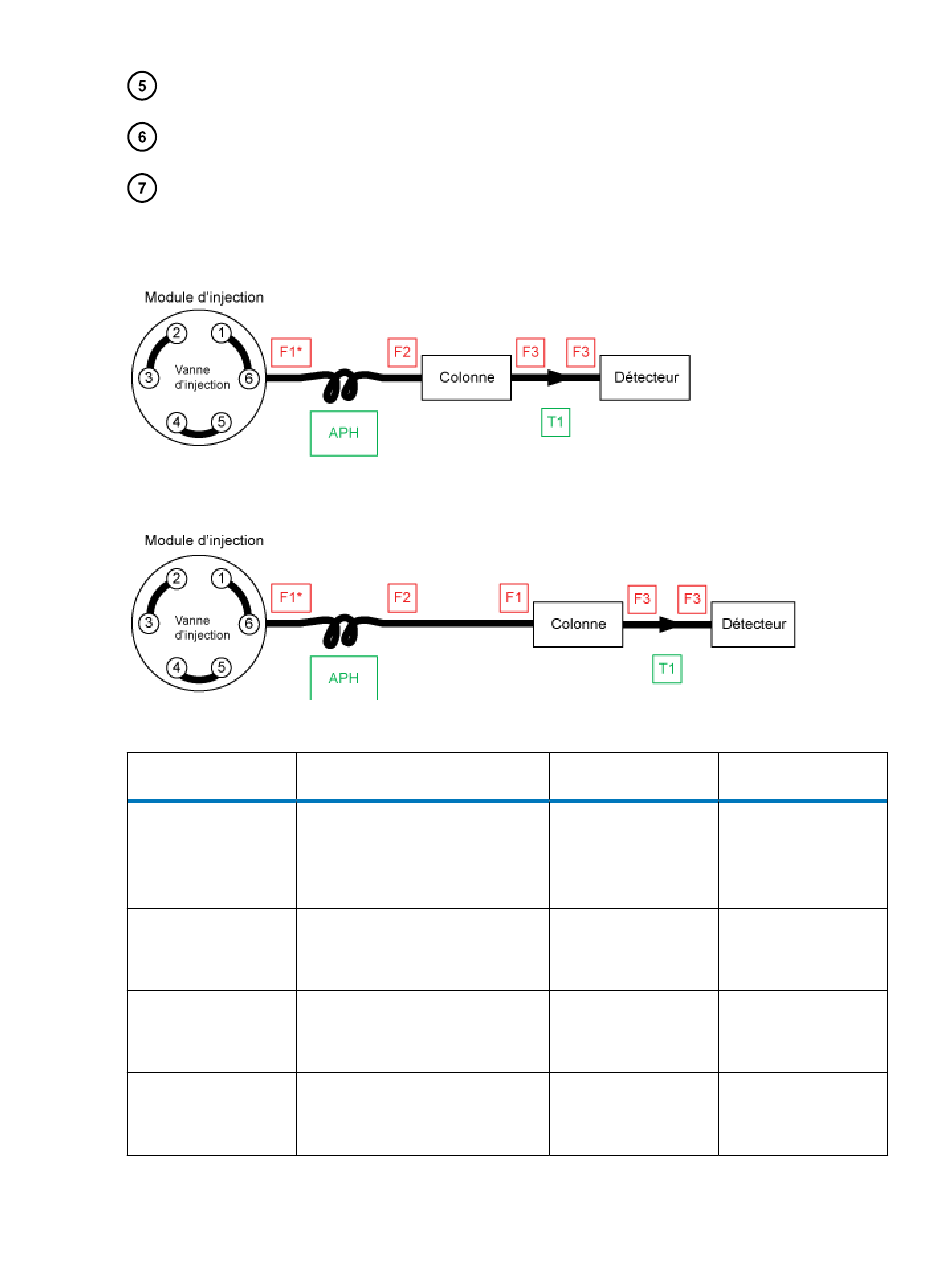

Figure 2–28 : Raccords d'une configuration du module CH-30A prenant en charge des
colonnes de moins de 30 cm de long
Tableau 2–2 : Légende
Identificateur
Description
APH
Bloc APH raccordant la sortie
de la vanne d'injection du
module d'injection à l'entrée de
la colonne
T1
Tubulure préconfigurée
raccordant la sortie de la
colonne à l'entrée du détecteur
F1*
Raccord métallique à longs
méplats et virole en acier en
deux parties
F1
Raccord métallique à courts
méplats et virole en acier en
deux parties
11 avril 2024, 715007477FR Version 02
Page 53
Longueur
Matériau
59,7 cm
HPS
(23,5 pouces)
61 cm (24 pouces)
PEEK
S.O.
HPS (vis métallique)
S.O.
HPS (vis métallique)
