3.16
Mesure des formes d'ondes
L'oscilloscope affiche des graphiques de tension par rapport au temps (YT) et peut permettre de
mesurer la forme d'onde affichée. Il existe de nombreuses méthodes de prise de mesures : utilisation
de la grille, des curseurs ou de la prise de mesure automatique.
Grille : Cette méthode permet une estimation visuelle rapide et une prise de mesure simple grâce aux
divisions de la grille et au facteur d'échelle.
Par exemple, l'utilisateur peut prendre des mesures simples en comptant le nombre de divisions
majeures et mineures de la grille impliquées et en le multipliant par le facteur d'échelle. En cas de
décompte de 6 divisions majeures verticales de la grille entre les valeurs minimales et maximales
d'une forme d'onde et de sélection d'un facteur d'échelle de 50 mV/division, le calcul de la tension
crête à crête peut s'effectuer comme suit :
6 divisions x 50 mV/division = 300 mV.
Curseur : Cette méthode permet à l'utilisateur de prendre des mesures en déplaçant les curseurs. Les
curseurs s'affichent toujours par paires et les lectures affichées correspondent exactement à leurs

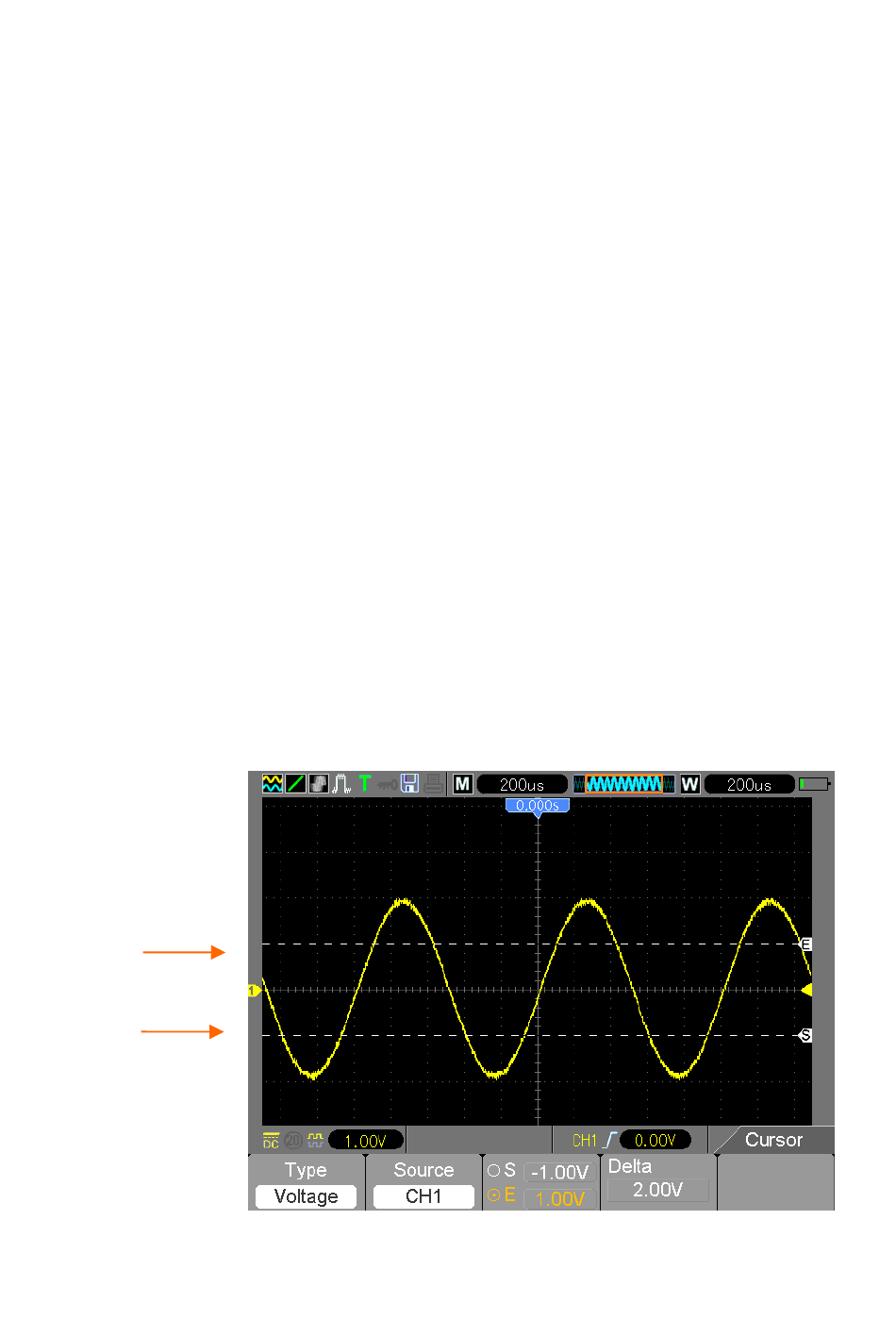

valeurs mesurées. Il existe deux types de curseurs : le curseur d'amplitude et le curseur de temps. Le
curseur d'amplitude s'affiche sous forme d'une ligne horizontale en pointillés, qui permet de mesurer les
paramètres verticaux. Le curseur de temps s'affiche sous forme d'une ligne verticale en pointillés, qui
permet de mesurer les paramètres horizontaux. Lorsque vous utilisez les curseurs, veuillez définir le
paramètre source sur la forme d'onde souhaitée. Pour utiliser les curseurs, appuyez sur le bouton
CURSOR (Curseur).
Curseur
Curseu
16
MS6000-EU-FR V1.4
8/12
