Prise d'une mesure de tension AC
Pour mesurer une tension AC, suivez la procédure suivante :
1)
Appuyez sur la touche V. L'icône DC apparaît sur l'écran.
2)
Appuyez sur la touche F1. L'icône AC s'affiche à l'écran.
3)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
V/Ω/C.
4)
Connectez les fiches noires et rouges aux points de mesure. La valeur de la tension AC
aux points mesurés s'affichera à l'écran. L'écran ressemblera alors à l'image du schéma
7-7.

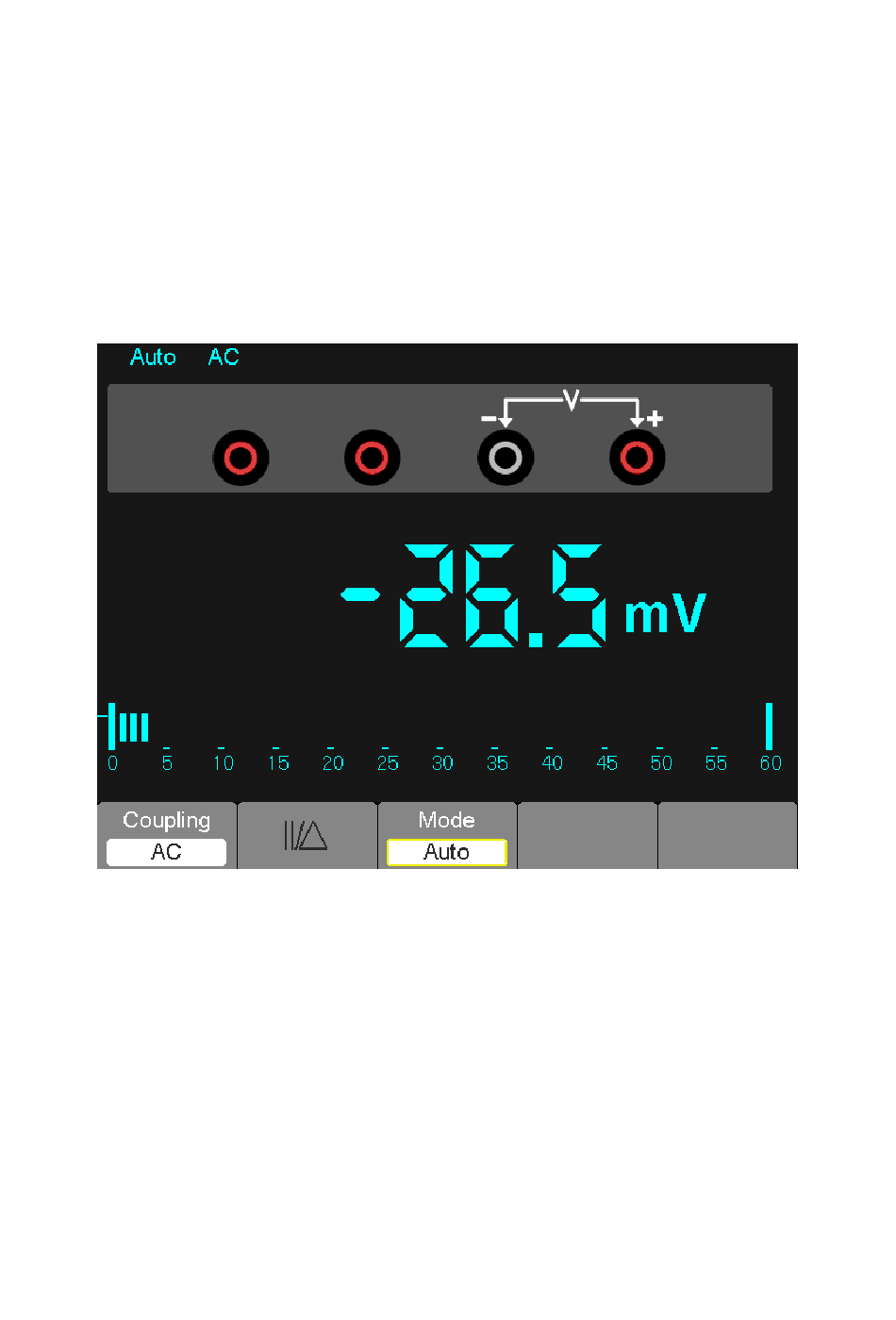

Schéma 7-7 Mesure de la tension AC
66
MS6000-EU-FR V1.4
