Détection de crêtes : Utilisez ce mode pour détecter les problèmes survenant dans un intervalle
inférieur à 10 ns et pour limiter toute éventualité de repliement. Ce mode est valable au niveau pour un
paramétrage TIME/DIV de 4 µs/div ou plus lent. Une fois le paramètre TIME/DIV réglé sur 4 µs/div ou
plus rapide, le mode d'acquisition passe en mode normal, car le taux d'échantillonnage est assez
rapide et la Détection des crêtes s'avère inutile. L'oscilloscope n'affiche pas de message indiquant le
passage en mode normal.
Moyenne : Utilisez ce mode pour réduire tout bruit aléatoire ou non corrélé dans le signal à afficher.
Réalisez des acquisitions de données en mode normal, puis calculez la moyenne de quelques formes
d'ondes. Choisissez le nombre d'acquisitions (4, 16, 64 ou 128) en moyenne pour la forme d'onde.
Interruption de l'acquisition : En mode d'acquisition, l'affichage des formes d'ondes est ACTIF.
Arrêtez l'acquisition (appuyez sur le bouton RUN/STOP) pour figer l'affichage. Dans ces deux modes,
l'affichage des formes d'ondes peut être mis à l'échelle ou positionné à l'aide des commandes
verticales et horizontales.
Acquisition équivalente : Reproduit l'acquisition normale. Utilisez ce mode pour réaliser une
observation spécifique concernant les signaux périodiques affichés de façon répétée. Une résolution
de 40 pixels peut être obtenue, (c.-à-d. un taux d'échantillonnage de 25 GS/s), ce qui est bien plus
élevé que celle obtenue en mode d'acquisition en temps réel.

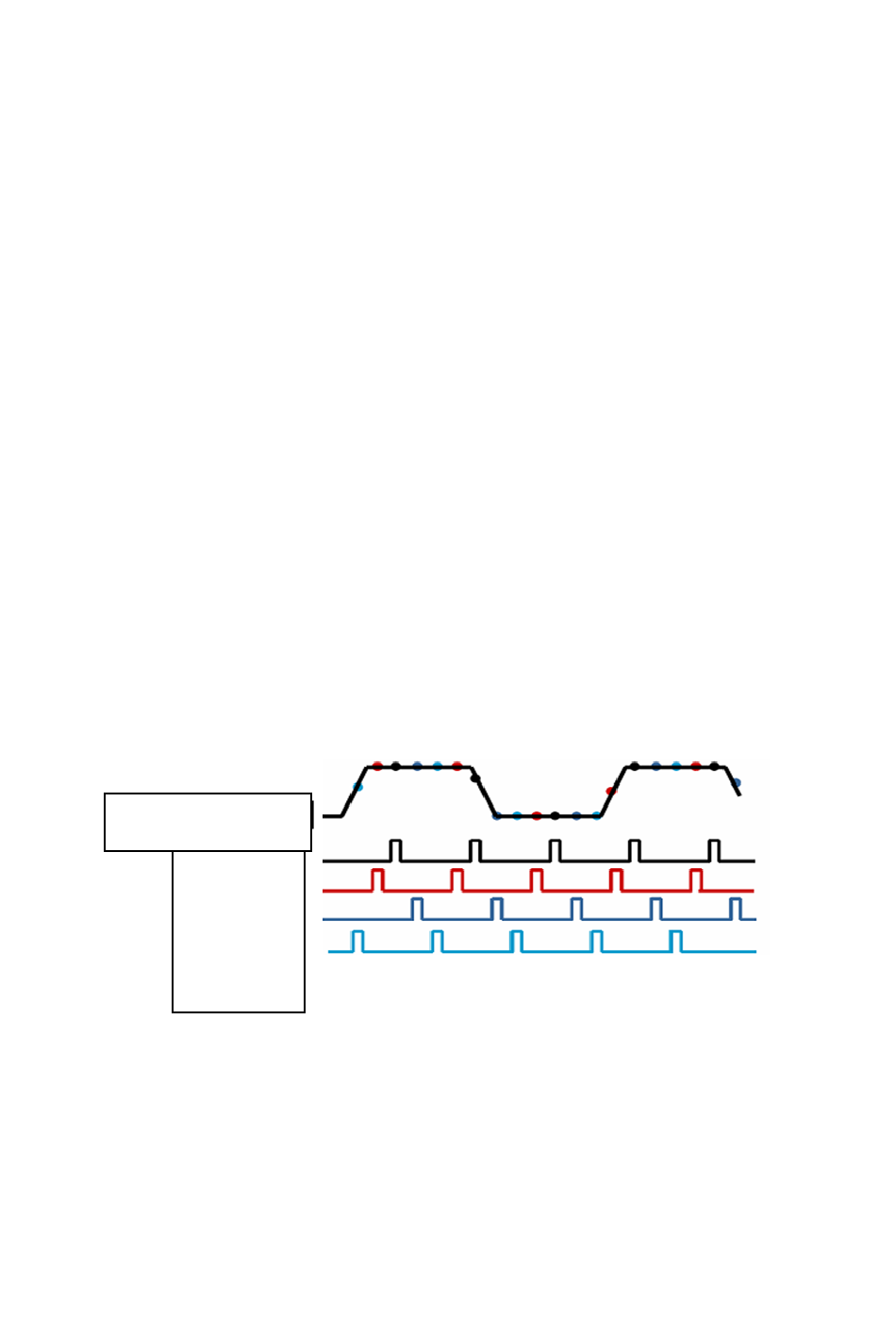

Le principe d'acquisition se présente comme suit.
Entrée répétée
Comme décrit ci-dessus, réalisez l'acquisition d'un signal d'entrée reproductible. Prélevez des
échantillons du signal à divers intervalles. Stockez les valeurs numériques en mémoire. Les points
échantillonnés peuvent à présent être utilisés pour recréer la forme d'onde.
Première
Deuxième
Troisième
Quatrième
57
MS6000-EU-FR V1.4
8/12
