4.5.6
ACQUISITION
Les modes d'acquisition d'un oscilloscope contrôlent le mode de génération des points des
formes d'ondes à partir des points échantillonnés.
touche ACQUISITION à la page 4 du menu Utilitaire.
Options
Type (F1)
Mode (F2)
(Temps réel)
Moyennes (F3)
(Temps réel)
Mémoire longue
(F4)
Retour (F5)

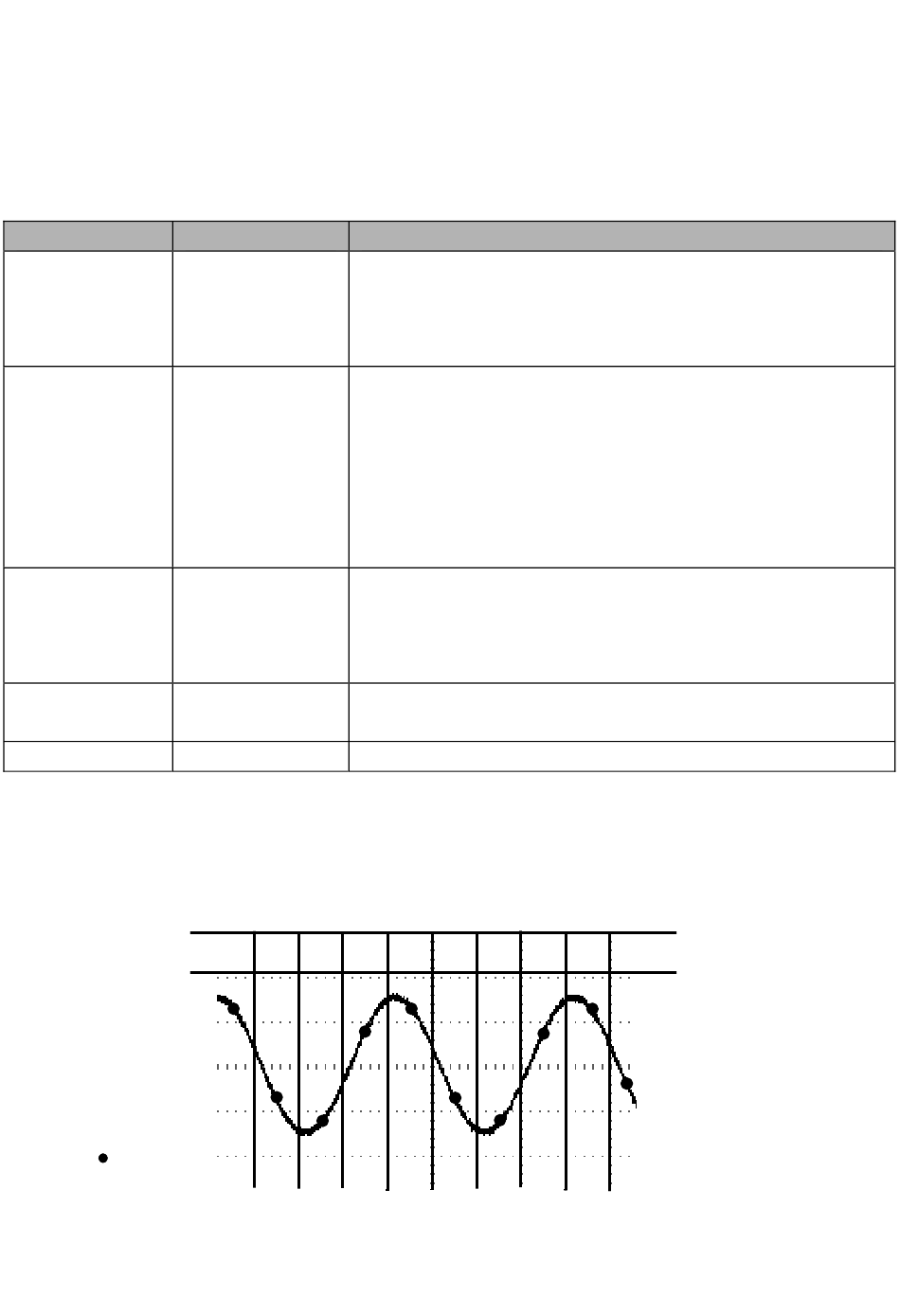

Normal : (Mode échantillon) crée une forme d'onde dans l'oscilloscope en enregistrant un ensemble
de points échantillonnés. Les échantillons sont prélevés à chaque intervalle de formes d'ondes.
Points
Le mode normal permet de réaliser l'acquisition d'un seul point
Paramètres
Temps réel
Temps équivalent
Normal
Crête
Moyenne
4
16
64
128
4 K, 40 K, 512 K
Intervalles d'acquisition normaux
1
1
2
2
3
3
4
4
Appuyez sur le bouton Utilitaire, puis sur la
Réalisez des acquisitions de formes d'ondes à l'aide de la
technique numérique en temps réel.
Reconstruisez des formes d'ondes à l'aide de la technique
d'échantillonnage équivalente.
Normal : Réalisez des acquisitions de la plupart des formes
d'ondes, puis affichez-les avec précision.
Crête : Détectez les problème et éliminez toute éventualité de
repliement.
Moyenne : Réduisez les bruits aléatoires ou non corrélés
dans l'affichage des signaux. Le nombre des moyennes est
sélectionnable.
Le mode (F2) doit être paramétré par rapport à la moyenne
supérieure.
Sélectionnez le nombre de moyennes.
Profondeur mémoire - Sélectionnez la profondeur mémoire.
Retournez au menu Utilitaire principal.
5
5
6
6
7
7
8
8
56
Commentaires
9
9
10
10
MS6000-EU-FR V1.4
8/12
