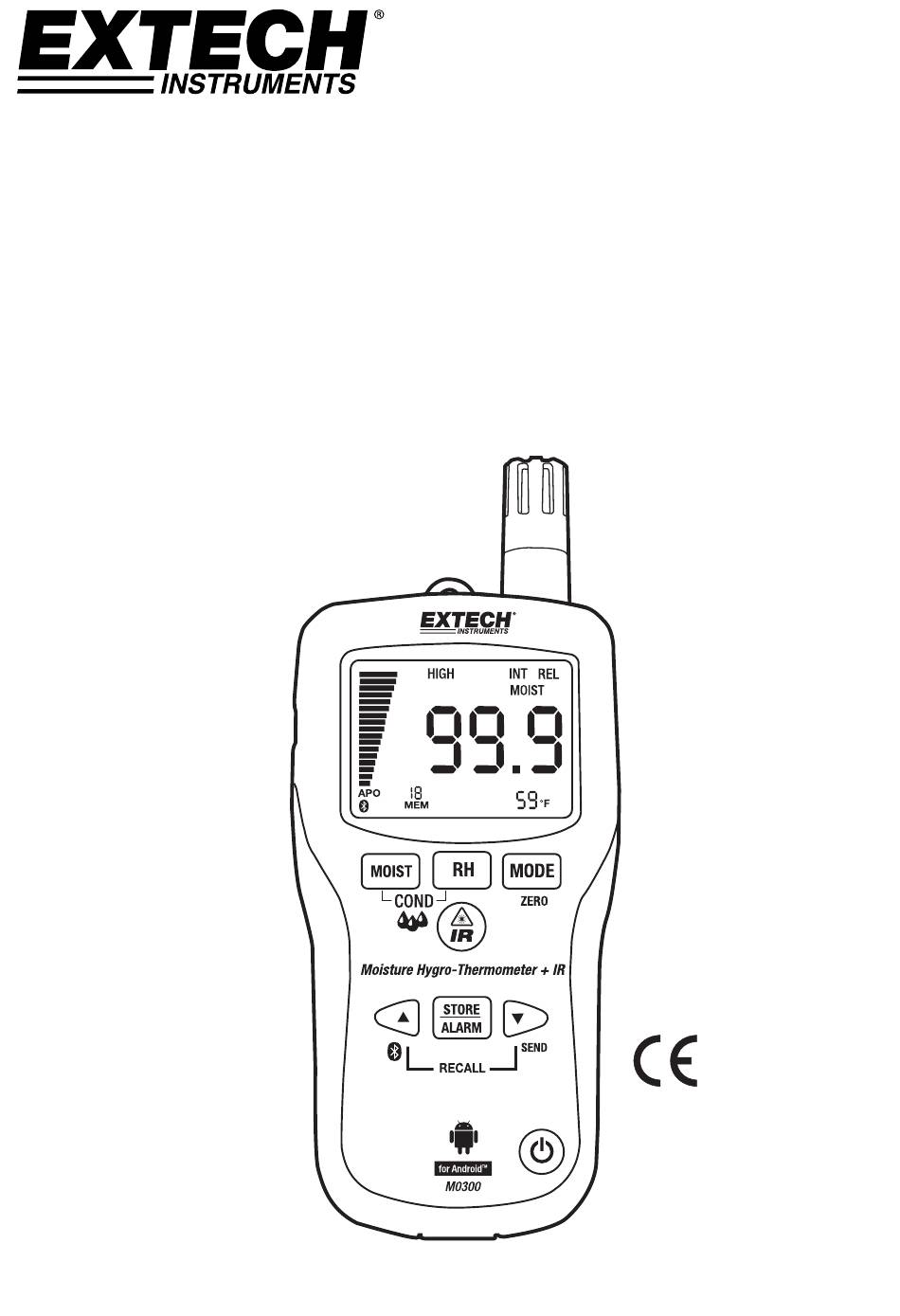

- Page 1 Manuel d’utilisation Humidimètre sans contact avec thermomètre infrarouge + Bluetooth and Android Modèle MO300 ...
-
Page 2: Description Du Mètre
Description du mètre Capteur de température infrarouge Pointeur laser Capteur d’humidité Capteur de température Affichage LCD Bouton Relative Humidity (Humidité relative) Bouton Mode/Zero Bouton IR thermometer Bouton Alarm set 10. Bouton de réglage de l'alarme par réduction / SEND 11. Bouton ON/OFF 12. Fiche d’entrée de sonde à broche déportée (partie inférieure) 13. Compartiment à piles (arrière) 14. Bouton de réglage de l’alarme par augmentation/Bluetooth 15. Bouton Moisture/Relative Chapeau protecteur (Non illustré) MO300-EU-FR v1.1 4/14... - Page 3 EXTECH INSTRUMENTS Ecran LCD MIN MAX REL – Valeurs Minimum et Maximum et Relative HIGH LOW – Limites de l’alarme INT EXT – Sonde interne/externe mBar – Pression de vapeur kPa – Pression de vapeur GPP – Grains par livre g/kg – Grains par kilogramme MOIST – Mode Humide RH% ‐ Mode Humidité relative COND – Mode Condensation APO – Mise hors tension automatique DEW – Température du point de rosée C/F – Unités de température – Batterie faible MEM – Indicateur d’emplacement de la mémoire ‐ Pointeur laser sous tension ‐ Bluetooth activé Sécurité Faites preuve d’une extrême prudence lorsque le faisceau du pointeur laser est sous tension Ne dirigez pas le faisceau vers les yeux de quelqu'un, ni vers une surface qui pourrait renvoyer le faisceau vers l'oeil N’utilisez pas le laser à proximité de gaz explosifs ou de zones potentiellement explosives MO300-EU-FR v1.1 4/14...
-
Page 4: Caractéristiques
Large écran double affichage facile à lire avec fonction de rétro‐éclairage ; Affichage simultané du pourcentage d’humidité du bois ou du matériau testé, la température de l’air, la température infrarouge ou l’humidité Sa conception IR brevetée permet de mesurer la température des surfaces sans contact ; rapport distance/point de mesure de 8:1 avec une émissivité fixe de 0.95 Sonde d’humidité/température intégrée mesure l’humidité relative Température de l’air plus les Grains par livre (GPP) et le point de rosée Pression de la vapeur ambiante et à la surface Calcul automatique de la température différentielle (IR – DP) Min/Max et Data Hold 20 entrées internes Mise hors tension automatique et indicateur de pile faible Remplacement de la pile Eteignez le mètre. Enlevez la tête de vis Philips et soulevez le couvercle arrière du compartiment à pile. Remplacez la pile 9 V. Assurez‐vous que le couvercle du compartiment à pile est bien fixé. En qualité de d’utilisateur final, vous êtes légalement tenu (Ordonnance relative à l’élimination des piles usagées) de rapporter toutes les piles et les accumulateurs usagés ; il est interdit de les jeter avec les ordures ménagères ! Vous pouvez remettre vos piles/accumulateurs usagés aux points de collecte de votre quartier ou à tout point de vente de piles/accumulateurs ! Mise au rebut : Veuillez suivre les dispositions légales en vigueur relatives à la mise au rebut de l’appareil à la fin de son cycle de vie MO300-EU-FR v1.1 4/14... -
Page 5: Fonctionnement
Appuyez sur le bouton de mise sous tension pour allumer le mètre. Remplacez la pile si le symbole apparaît ou si le mètre ne s’allume pas. L'opération avec Bluetooth a rendu capable réduit l'autonomie des piles moins que 8 heures. Utiliser un adapteur de courant alternatif externe est recommandé quand le mètre sera utilisé pour l'interception sur une période longue de temps. Mesure de l'humidité (point de rosée, GPP, g/kg) Appuyez sur le bouton mise sous tension pour allumer le mètre. Appuyez sur le bouton RH. L'humidité relative sera indiquée dans l’affichage principal, et la température dans l'affichage secondaire. Appuyez sur les boutons Flèche haut ou Flèche bas pour changer les unités de température. Appuyez sur le bouton MODE pour afficher le point de rosée (DEW). Appuyez sur le bouton MODE pour afficher les grains par livre (°F) ou les grains par kilogramme (°C). Appuyez sur le bouton ▲ou ▼pour basculer entre GPP et g/kg. Mesures de l’humidité sans contact Appuyez sur le bouton de mise sous tension pour allumer le mètre. Appuyez sur le bouton MOIST pour sélectionner la mesure de l’humidité. « MOIST » et « INT » (capteur interne sans contact) s’afficheront à l’écran. Maintenez le mètre de façon à ce que le capteur arrière soit à l’écart de toute surface ou de votre main. La lecture devrait indiquer un chiffre proche de 0,0. Sinon, appuyez et maintenez enfoncé le bouton ZERO pendant plus de 2 secondes, jusqu'à l'affichage de l'icône ZERO. Posez le capteur arrière sur la surface du matériau à tester puis lisez la teneur en humidité relative. Mesures de l’humidité de type Pin (avec contact) Connectez la sonde à broche externe à la fiche sur la partie inférieure du mètre. Appuyez sur le bouton de mise sous tension pour allumer le mètre. Appuyez deux fois sur le bouton MOIST pour sélectionner la mesure de l’humidité. « MOIST » et « EXT » (sonde à broche externe) s’afficheront. Enfoncez les broches de la sonde dans le matériau puis lisez la teneur en humidité affichée en pourcentage sur l’écran. MO300-EU-FR v1.1 4/14... -
Page 6: Mesures De La Température Infrarouge
EXTECH INSTRUMENTS Mesures de la température infrarouge Appuyez sur le bouton de mise sous tension pour allumer le mètre. Appuyez sur le bouton IRT pour activer le thermomètre infrarouge et le pointeur laser. L’icône du pointeur laser clignotera lorsque le mode est actif. Appuyez sur le bouton ▲ ou ▼ pour changer les unités de température. Dirigez le pointeur laser vers la surface à mesurer puis lisez la température de la surface sur l’affichage secondaire. Relâchez le bouton IRT. La dernière température mesurée et l’icône du laser resteront affichés pendant environ 10 secondes avant de passer à la mesure de la température ambiante. Affichage IRT MAX MIN : Le mètre peut être réglé pour afficher uniquement la température maximum ou minimum mesurée au cours d'un balayage infrarouge. Lorsque le mètre est sur le mode de mise en suspens de l'infrarouge, appuyez sur le bouton MODE. « MIN » s’affichera à l’écran. Appuyez sur le bouton IRT pour activer le thermomètre infrarouge. Le mètre affichera la température minimum mesurée et ne se mettra à jour que lorsqu'une température faible est mesurée. Appuyez à deux reprises sur le bouton MODE pour activer le mode MAX et procédez comme indiqué ci‐dessus pour la température maximum. La température MAX ou MIN n’est pas stockée lorsque vous sortez de cette fonction. L’unité quitte automatiquement le mode MAX/MIN après 10 secondes environ. MO300-EU-FR v1.1 4/14... -
Page 7: Champ De Visée Infrarouge
40mm @ 320mm ATTENTION : Ne fixez pas directement le rayon laser et ne dirigez pas le pointeur laser vers les yeux. Les faisceaux lasers visibles à faible tension ne représentent généralement aucun danger, mais peuvent présenter des risques potentiels, lorsqu’ils sont dirigés vers les yeux, pendant des périodes prolongées. Mode Condensation La fonction Condensation avertit l'utilisateur lorsque la température de la surface, telle qu'elle est mesurée par le thermomètre infrarouge, est proche de la température du point de rosée ou bien lorsqu'elle l'a atteinte. Appuyez sur le bouton de mise sous tension pour allumer le mètre. Appuyez simultanément sur les boutons MOIST et RH. L’icône « COND » apparaîtra. Pointez le mètre vers une surface, appuyez sur le bouton IRT pour mesurer la température de la surface. Le petit affichage indiquera la température de la surface infrarouge et le grand affichage indiquera la différence entre la température infrarouge et la température du point de rosée. Le mètre rapportera le potentiel de condensation sur la surface, de la manière suivante : Si la température du thermomètre infrarouge est supérieure à 14°C (25°F) au dessus du point de rosée, la différence de température s'affichera sans aucun autre avertissement. Si la température du thermomètre infrarouge est supérieure à 3‐14°C (5‐25°F) au‐dessus du point de rosée, la différence de température s'affichera, avec une icône d'indicateur de condensation standard. Le mètre émettra un seul bip pour confirmer que la lecture est dans une zone à risque. Le mètre émettra un seul bip pour confirmer que la lecture est dans une zone à risque. MO300-EU-FR v1.1 4/14... -
Page 8: Mode Pression De Vapeur
Appuyez sur le bouton RH pour quitter ce mode. Mode Pression de vapeur Pression de la vapeur ambiante Lorsque le mode Condensation est actif, appuyez sur le bouton MODE pour afficher la pression de vapeur en mBAR (°F) ou kPa (°C). Appuyez sur le bouton ▲ou ▼ pour basculer entre mBAR et kPa. Appuyez sur le bouton MODE pour quitter le mode Pression de vapeur. Pression de vapeur à la surface Entrez le mode Pression de vapeur tel que décrit ci‐dessus. Appuyez sur le bouton IRT et dirigez le pointeur laser vers la surface à mesurer pour afficher la pression de la vapeur à la surface en mBAR (°F) ou kPa (°C). Réglage de l’alarme lmite haute et basse Des alarmes limite haute et basse peuvent être définies pour les mesures de l'humidité et de la teneur en eau. Procédure de réglage de l’alarme d’humidité : Lorsque le pourcentage d'humidité relative (RH%) s'affiche, appuyez simultanément sur les boutons RH et MODE. L’icône « HIGH » apparaîtra sur l’écran. Appuyez sur le bouton ▲ou ▼pour régler la limite haute de votre choix. Appuyez sur le bouton STORE/ALARM SET pour enregistrer la valeur et passez à la valeur faible (LOW) fixée. Lorsque l'icône « LOW » s'affiche, appuyez sur le bouton ▲ ou sur ▼ pour régler la limite basse de votre choix. Appuyez sur le bouton STORE/ALARM SET pour enregistrer la valeur et revenir au mode normal. Si la mesure de l'humidité est inférieure au réglage de l’alarme limite basse ou supérieure au réglage de l'alarme limite haute, le mètre émettra un seul bip par seconde. Procédure de réglage de l’alarme d’humidité Lorsque le pourcentage d'humidité relative (RH%) s'affiche, appuyez simultanément sur les boutons MOIST et MODE. L’icône « HIGH » s’affichera. Appuyez sur le bouton ▲ou ▼pour régler la limite haute de votre choix. Appuyez sur le bouton STORE/ALARM SET pour enregistrer la valeur et passer à la valeur fixée sur LOW (Faible). Lorsque l'icône « LOW » s'affiche, appuyez sur le bouton ▲ ou sur ▼ pour régler la limite basse de votre choix. MO300-EU-FR v1.1 4/14... -
Page 9: Enregistrement Dans La Mémoire De Données
EXTECH INSTRUMENTS Appuyez sur le bouton STORE/ALARM SET pour enregistrer la valeur et revenir au mode normal. Si la mesure de l’humidité est inférieure au réglage de l'alarme limite basse, le mètre émettra un seul bip par seconde. Si la mesure de l’humidité est supérieure au réglage de l'alarme limite haute, le mètre émettra un bip continu. Enregistrement dans la mémoire de données Enregistrement de lectures : 1. Lorsque les données à enregistrer sont affichées sur l’écran, appuyez sur le bouton STORE pendant 2 secondes jusqu’à ce que l’unité émette des bips. Les données seront enregistrées dans l'emplacement de mémoire indiqué. L’affichage numérique au‐dessus de l’icône MEM passera ensuite au prochain emplacement. 2. Lorsque les 20 emplacements de mémoire sont pleins, l’unité écrasera les anciennes mesures enregistrées en commençant par l’emplacement de mémoire 01. Rappel des mesures enregistrées : 1. Appuyez simultanément sur les boutons ▲et ▼ puis relâchez‐les pour afficher les lectures enregistrées. L’affichage numérique au‐dessus de l’icône MEM clignotera et les données enregistrées dans cet emplacement s'afficheront. 2. Utilisez les boutons ▲ ou ▼ pour faire défiler les emplacements de mémoire. 3. Appuyez sur le bouton STORE pour retourner au mode de fonctionnement normal. Suppression des données enregistrées : Pour supprimer les données enregistrées, appuyez et maintenez enfoncés simultanément les boutons ▲ et STORE jusqu’à ce que CLR s’affiche à l’écran. Mise hors tension automatique Le mètre passera en mode en veille après 30 minutes d’inactivité. Le mètre émettra un bip d’avertissement 15 secondes avant de s’éteindre. Appuyez sur le bouton MODE pour désactiver la fonctionnalité APO, lors de la mise sous tension du mètre. L’icône « APO » n’apparaîtra pas, ce qui indiquera que cette fonction est désactivée. MO300-EU-FR v1.1 4/14... -
Page 10: Communication Bluetooth™ Et Android
Activez la fonction Bluetooth du MO300 en appuyant et maintenant enfoncé le bouton ▲ pendant deux secondes. L’icône Bluetooth s’affichera à l’écran. Effectuez le pairage du mètre to Android App ExView MO300 Les lectures enregistrées dans la mémoire peuvent être rappelées et appliquées aux Android App ExView MO300. Procédure type de mesure de l’humidité et de documentation Utilisez l’humidimètre pour mesurer les niveaux d’humidité à divers emplacements. Lorsqu'un emplacement est d'un intérêt tout particulier situé% 2C enregistrer le relevé d'humidité à l'appareil de mémoire. L'indicateur d'humidité transmet ensuite cette mesure via Bluetooth. Conformité aux normes FCC FCC ID: IWK‐MO300 Cet appareil est conforme aux normes fixées par la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d'interférences. 2. Cet appareil doit accepter les interférences reçues, y compris les interferences susceptibles d'entraîner un fonctionnement non souhaité. Cet équipement a été testé et déclaré conforme aux normes relatives au materiel numérique de classe B, fixées par la section 15 de la réglementation FCC. Ces limitations visent à assurer une protection raisonnable contre les interferences dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio. S'il n'est pas installé et utilize conformément aux instructions du fabricant, il risque de provoquer des interferences qui affecteront la réception radiophonique. Il n'y a toutefois aucune garantie qu'il ne se produira pas d'interférences dans une installation particulière. Si cet équipement provoque des interférences avec la radio et la télévision (allumez et éteignez vos appareils pour vous en assurer), nous vous conseillons d'essayer de corriger les interférences de la façon suivante : • Réorientez ou déplacez l'antenne de réception. • Augmentez la distance entre l'équipement et le récepteur. • Branchez l'équipement sur une prise de courant faisant partie d'un autre circuit que celui sur lequel est branché le récepteur. • Consultez le fournisseur ou un technicien expérimenté en radio/télévision afin d'obtenir de l'assistance. MO300-EU-FR v1.1 4/14... -
Page 11: Conformité Aux Normes D'industry Canada
EXTECH INSTRUMENTS ATTENTION: Exposition aux radiofréquences. Afin de garantir la conformité aux normes de la FCC/IC relatives à l'exposition aux radiofréquences, il est impératif de respecter une distance minimale de 20 cm entre l'antenne de ce périphérique et les personnes. Ce périphérique ne doit pas être placé à côté de ou fonctionner conjointement avec une autre antenne ou un autre émetteur. AVERTISSEMENT Les modifications non approuvées expressément par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à faire fonctionner l'équipement. Conformité aux normes d'Industry Canada : IC ID: 1590A‐MO300 Cet appareil est conforme aux normes RSS exemptes de licence d'Industry Canada. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences et (2) cet appareil doit accepter les interférences reçues, y compris les interférences susceptibles d'entraîner un fonctionnement non souhaité de l'appareil. ATTENTION: Exposition aux radiofréquences. Afin de garantir la conformité aux normes de la RSS 102 relatives à l'exposition aux radiofréquences, il est impératif, dans les configurations mobiles, de respecter une distance minimale de 20 cm entre l'antenne de ce périphérique et les personnes. Ce périphérique ne doit pas être placé à côté de ou fonctionner conjointement avec une autre antenne ou un autre émetteur. MO300-EU-FR v1.1 4/14... -
Page 12: Spécifications
Entre 13 et 99.9 5% construction Pinless Depth Jusqu’à 0.75” (19 mm) RH Measurement (Mesure de Entre 0 et 10% ± 3%RH l'humidité relative) Entre 11 et 90% ± 2.5%RH Entre 91 et 100% ± 3%RH Air Temperature (Température de ‐20 to 170°F (‐29 to 3.6F (2.0C) l'air) 77°C) à 9F IR Temp (Température infrarouge) Entre ‐4 et 31F 32°F ± 2°F Entre 33 et 392F Supérieure à 3.5% ou 9F Entre ‐20 et ‐1C ± 4.5C 1C 0C Supérieure à 3.5% ou à Entre 1 et 200C 4.5C MO300-EU-FR v1.1 4/14... - Page 13 2 par seconde Rétro‐éclairage LED blanche Mémoire 20 entrées Portée Bluetooth Environ 32 pieds (10 mètres) Température de fonctionnement 4 à 43°C (40 à 110°F) Température de stockage ‐30 à 60°C (‐14 à 140°F)Humidité de fonctionnement 90 %, 0 à 30 °C (32 à 86 °F), 75 %, 30 à 40 °C8 (6 à 104 °F), 45 %, 40 à 50 °C 104 à 122 °F) Humidité de rangement 90 % Alimentation électrique Pile 9 V Mise hors tension automatique (Auto Power Off ‐ APO) Après 30 minutes d’inactivité (minimale). La fonction de mise hors tension automatique (APO) peut être désactivée par l’utilisateur. Courant de repos pendant la mise hors tension automatique 50 µA maximum Dimensions 165x70x38mm (6.5x2.8x1.5’) Poids 210g (7.4oz) Copyright © 2014 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit www.extech.com MO300-EU-FR v1.1 4/14...
