Prise d'une mesure du courant DC
Pour mesurer un courant continu d'une intensité inférieure à 600 mA, procédez
comme suit :
1)
Appuyez sur la touche A. L'icône DC s'affiche à l'écran. L'unité de mesure affichée sur
l'écran principal est mA. Appuyez sur F2 pour faire basculer la mesure entre mA et 10 A.
600 mA est acceptable.
2)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
mA.
3)
Connectez les fiches rouges et noires aux points de mesure. La valeur du courant DC
aux points mesurés s'affichera à l'écran. L'écran ressemblera alors à l'image du
schéma 7-8.
REMARQUE : Pour les mesures de courant de 5 amp et plus, limitez la durée de mesure à
15 secondes, puis laissez refroidir l'appareil pendant 1 minute entre les mesures.

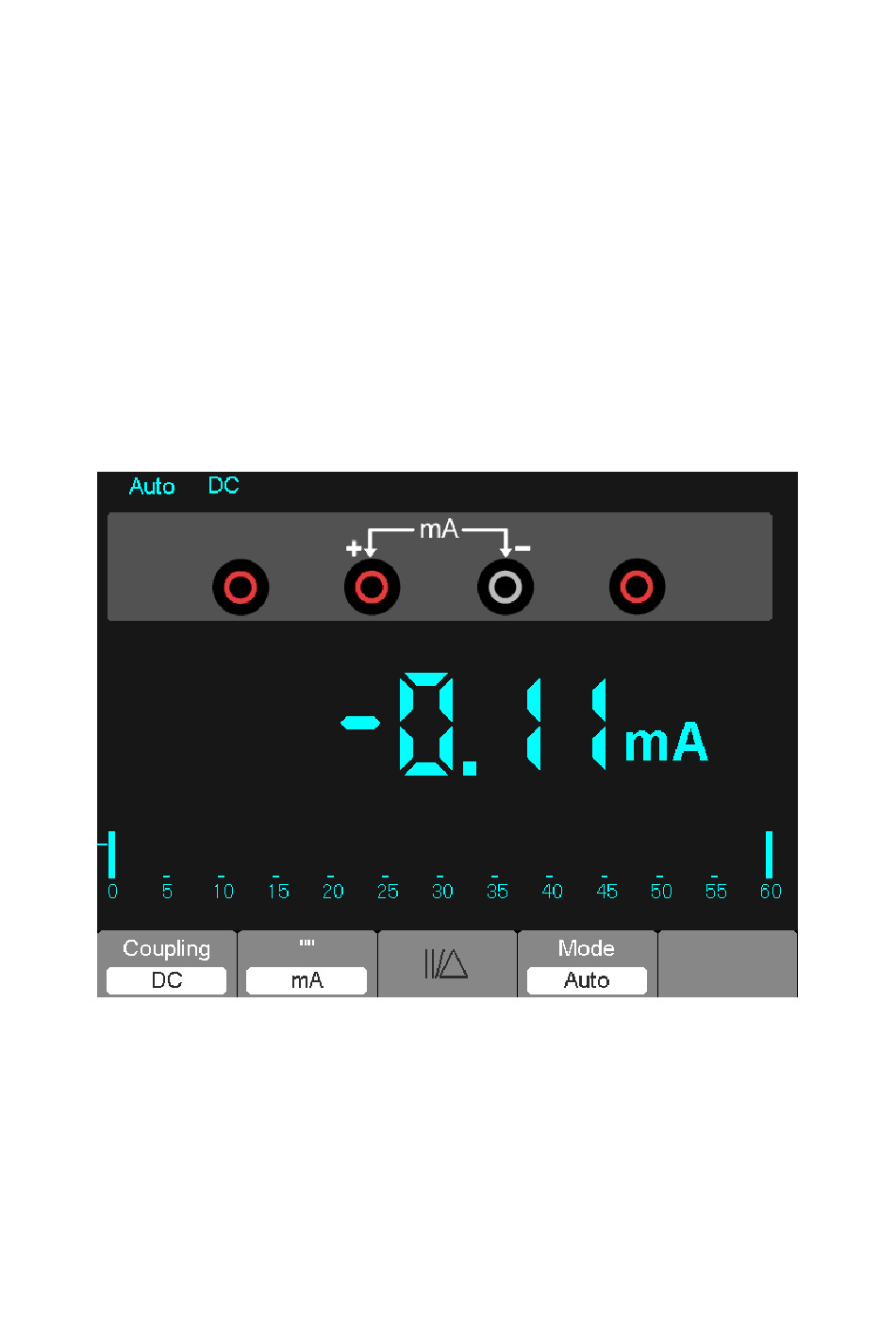

Schéma 7-8 Mesure du courant DC de 600 mA
