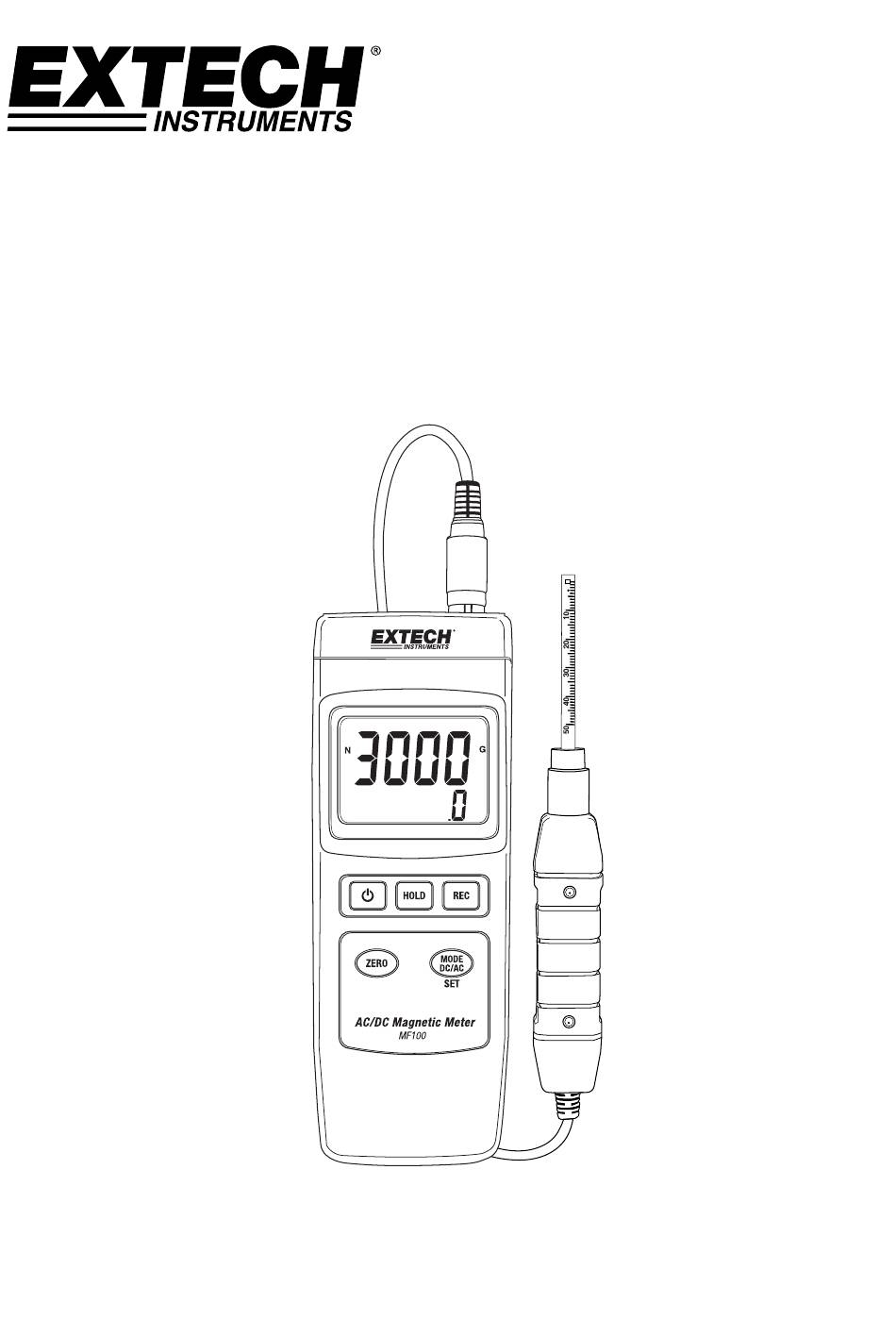

- Page 1 MANUEL D'UTILISATION Appareil de mesure de champs magnétiques AC/DC Modèle MF100 ...
- Page 2 EXTECH INSTRUMENTS Introduction Nous vous remercions d'avoir choisi le modèle MF100 d'Extech Instruments. Cet appareil est expédié entièrement testé et calibré et, avec une utilisation appropriée, il fournira des années de fonctionnement en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Fonctions Mesures de champs magnétiques DC et AC ...
-
Page 3: Symboles Internationaux De Sécurité
Double isolation Remarques relatives à la sécurité Retirez la pile lorsque vous comptez ranger l’appareil pendant plus de 60 jours. N’incinérez jamais des piles. Les piles risquent d’exploser ou de fuir. Mises en garde Prenez le temps de lire et d’assimiler le présent manuel d’utilisation avant d’utiliser l’appareil. Si l’appareil fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. MF100‐fr‐FR_V1.8 7/16 ... -
Page 4: Description De L'appareil
Fig. 1 – Description de l'appareil Description de la sonde Tête de détection de la sonde Poignée de la sonde Câble de la sonde Couvercle de la tête de la sonde Fig. 2 – Description de la sonde MF100‐fr‐FR_V1.8 7/16 ... -
Page 5: Description De L'écran
: Appuyez sur ce bouton pour restaurer les paramètres par défaut de l’appareil. En cas d'absence de réponse de l'appareil, utilisez le bouton de réinitialisation pour réinitialiser l'appareil. 1 2 3 Fig. 4 – Description des boutons MF100‐fr‐FR_V1.8 7/16 ... -
Page 6: Fonctionnement
Sous l'unité mT Sous l'unité G Under G unit Under mT unit N(S) N(S) N(S) N(S) Fig. 5 – Programmation des écrans Chaque écran représente la résolution de l'unité de mesure correspondante : Écran a1 pour des mesures de résolution DC de 0,1 mT Écran b1 pour des mesures de résolution DC de 0,01 mT Écran c1 pour des mesures de résolution AC de 0,1 mT Écran d1 pour des mesures de résolution AC de 0,01 mT Écran a2 pour des mesures de résolution DC de 1 G Écran b2 pour des mesures de résolution DC de 0,1 G Écran c2 pour des mesures de résolution AC de 1 G Écran d2 pour des mesures de résolution AC de 0,1 G MF100‐fr‐FR_V1.8 7/16 ... -
Page 7: Maintien Des Données
REC s'affiche sur l'écran LCD. Appuyez à nouveau sur le bouton REC, et l'indicateur REC MAX ainsi que la valeur de lecture maximale enregistrée s'affichent sur l'écran LCD. Appuyez à nouveau sur le bouton REC pour afficher la valeur minimale (l'indicateur REC MIN) s'affiche sur l'écran LCD. Pour quitter la fonction d'enregistrement des données, appuyez sur le bouton REC et maintenez‐le enfoncé pendant deux secondes. L'appareil retourne au mode de fonctionnement normal. Remarque : Lors de prises de mesures de champs magnétiques DC lorsque la fonction RECORD est activée, l'utilisateur ne peut passer du pôle Nord au pôle Sud ou vice versa. MF100‐fr‐FR_V1.8 7/16 ... -
Page 8: Paramètres Utilisateur
UNIt Sélectionnez les unités de mesure de champs magnétiques (mT ou G). Remarque : Au bout de 7 à 10 secondes, l'appareil retourne au mode de fonctionnement normal. (POFF) Mise HORS TENSION automatique Le MF100 comporte une fonction de mise HORS TENSION automatique qui met l'appareil hors tension automatiquement afin de conserver l'énergie de la pile. Cette fonction peut être activée ou désactivée : En mode Paramètres avancés, lorsque l'indicateur POFF s'affiche sur l'écran LCD, appuyez sur le bouton REC Utilisez les boutons Zero et Mode pour choisir OUI ou NON ... -
Page 9: Adaptateur Secteur
Lorsque l'icône de niveau de charge faible de la pile s’affiche sur l’écran LCD, la pile doit être remplacée. Si plusieurs heures de lectures précises sont encore possibles dans cet état ; la pile doit toutefois être remplacée dès que possible : Retirez la vis Phillips du compartiment à pile situé au dos de l’appareil. Retirez et placez avec précaution le compartiment à pile et la vis dans un endroit où ils ne risquent pas d’être endommagés ou égarés. Remplacez la pile de 9 V, en respectant la polarité correcte. Remettez en place le couvercle du compartiment à pile, puis resserrez la vis Phillips. Remarque : L’appareil peut également être alimenté à partir d’un adaptateur secteur 9 V DC. L'appareil est SOUS TENSION en permanence lorsque l'adaptateur (le bouton d'alimentation est désactivé). Tous les utilisateurs au sein de l’Union européenne sont légalement tenus de rapporter toutes les piles usagées à des points de collecte de leur localité ou à n’importe quel point de vente de piles/accumulateurs ! Il est interdit de les jeter avec les ordures ménagères ! MF100‐fr‐FR_V1.8 7/16 ... -
Page 10: Spécifications
Tempsd’échantillonnage Env. 1 seconde. d'affichage Températureen fonctionnement 0 à 50 °C (32 à 122 °F) Humidité en fonctionnement Inférieure à 85 % d’HR. Alimentation Pile de 9 V Adaptateurs CA universel inclus Consommation d’énergie Environ 20,5 mA DC Poids (appareil et sonde) 270 g (9,5 onces) Instrument principal : 195 x 68 x 30 mm (7,68 x 2,67 x 1,18 po) Dimensions Sonde : 195 x 25 x 19 mm (7,68 x 0,98 x 0,75 po) Copyright © 2015‐2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified www.extech.com MF100‐fr‐FR_V1.8 7/16 ...
