Prise d'une mesure de diode
Pour effectuer une mesure sur une diode, procédez comme suit :
1)
Appuyez sur la touche de diode ; le symbole de diode s'affiche en haut de l'écran.
2)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane V/Ω/C.
3)
Connectez les fils noirs et rouges à la diode ; la valeur en volts de la tension de la
diode s'affiche sur l'écran. L'écran ressemblera alors à l'image du schéma 7-3.

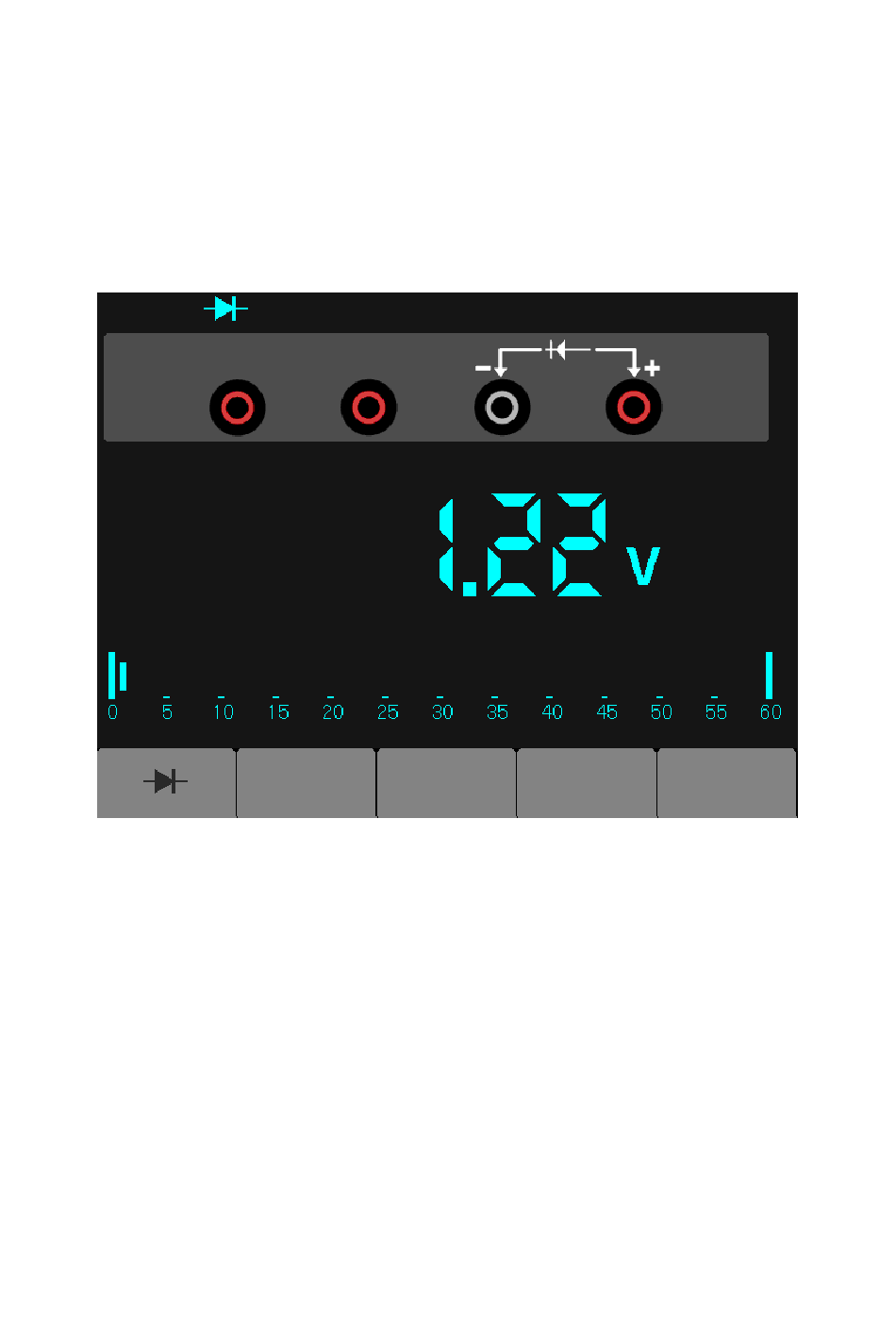

Schéma 7-3 Mesure de diode
62
MS6000-EU-FR V1.4
8/12
