Pour mesurer un courant continu d'une intensité supérieure à 600 mA, procédez
comme suit :
1)
Appuyez sur la touche A. L'icône DC s'affiche à l'écran. L'unité de mesure affichée sur
l'écran principal est mA.
2)
Appuyez sur la touche F2 pour sélectionner le mode de mesure 10 A. L'unité de mesure
sur l'écran principal doit être A.
3)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
10 A.
4)
Connectez les fiches rouges et noires aux points de mesure. La valeur du courant DC
aux points mesurés s'affichera à l'écran.
5)
Appuyez sur F2 pour revenir à la mesure 600 mA.

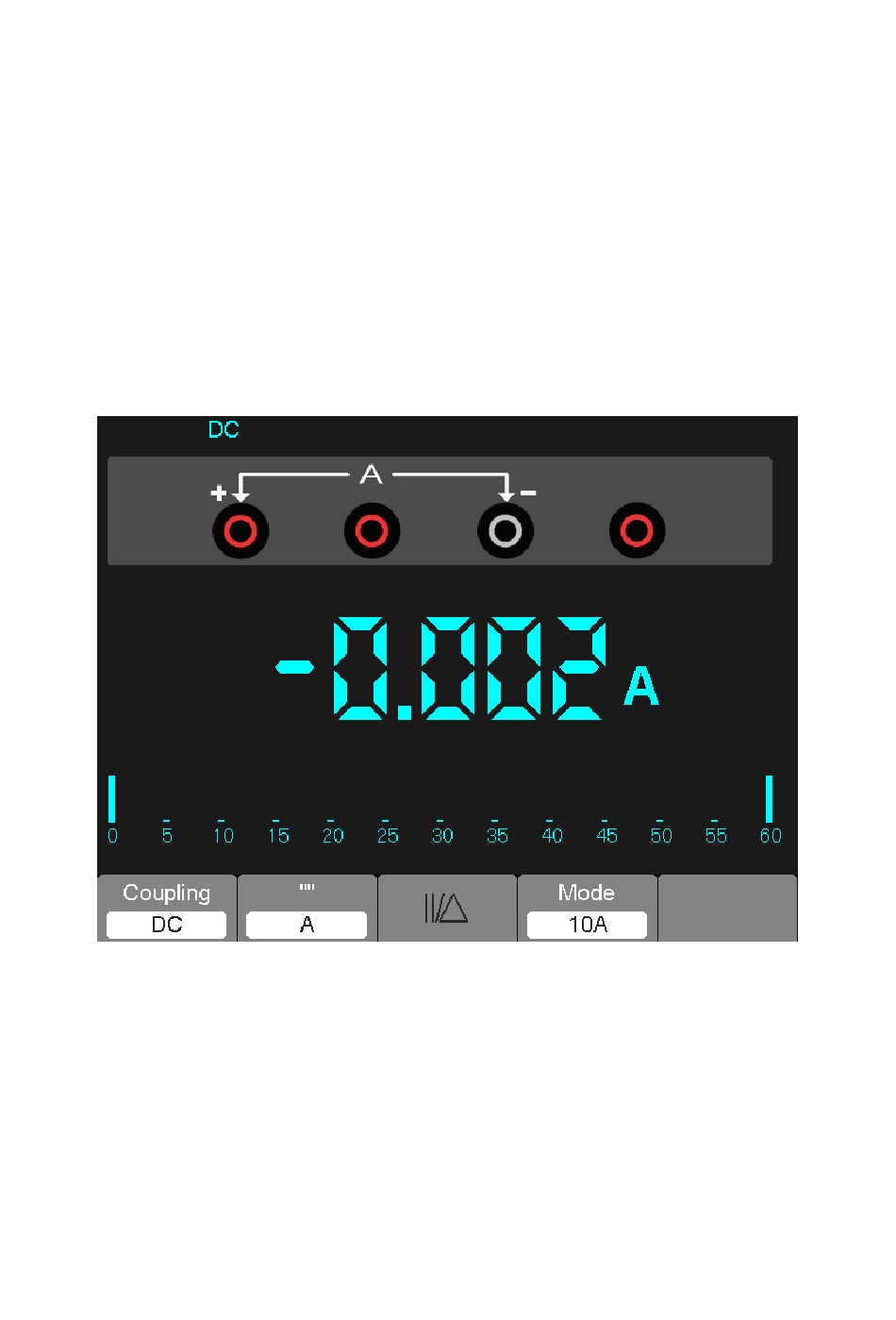

L'écran ressemblera alors à l'image du schéma 7-9.
Schéma 7-9 Mesure du courant DC de 10 A
68
MS6000-EU-FR V1.4
