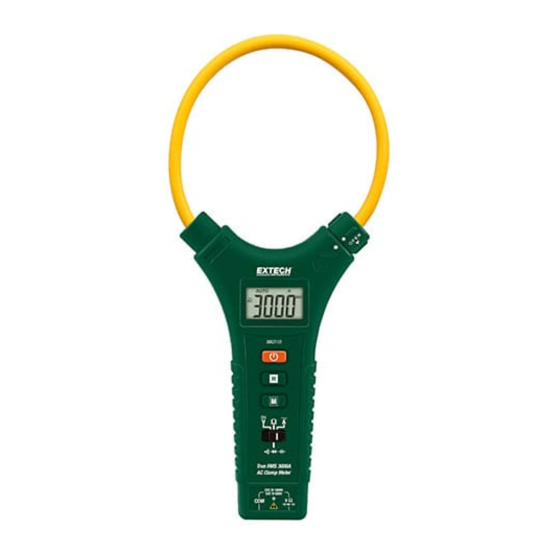

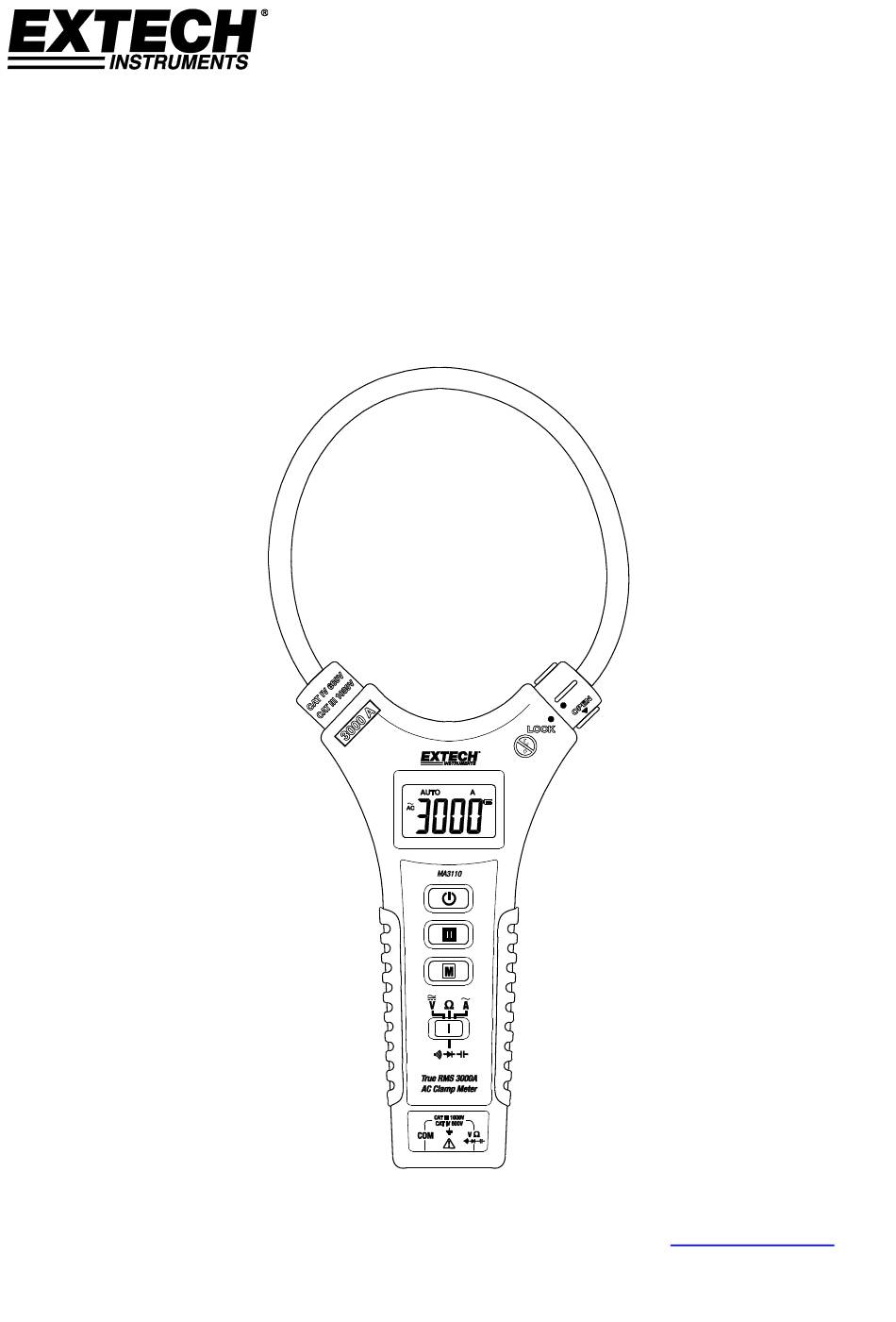

- Page 1 MANUEL D’UTILISATION Pince ampèremétrique flexible 3 000 A à valeur efficace vraie Modèle MA3110 Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com...
-
Page 2: Présentation
HORS TENSION automatique. Le MA3110 est un instrument professionnel de catégorie III 1 000 V qui permet des prises de mesures à valeur efficace vraie sur du courant AC pouvant atteindre 3 000 A. -
Page 3: Informations Relatives À La Sécurité
Afin d’éviter toutes mesures fausses susceptibles d'entraîner des risques d'électrocution et de blessures, remplacez les piles dès que l'indicateur de niveau de charge faible des piles s'affiche. N’utilisez pas l’appareil dans un environnement ou à proximité d'un environnement où des gaz ou des vapeurs explosifs sont présents. MA3110-fr-FR_V1.0 12/16... -
Page 4: Précautions
Attention : Risque d’électrocution ! Appareil protégé par une isolation double ou renforcée Conforme aux directives de l'U.E. Ne mettez pas ce produit au rebut avec les ordures ménagères. Mesure C.A. Mise à la terre MA3110-fr-FR_V1.0 12/16... -
Page 5: Catégorie D'installation De Surtension Conforme À La Norme
équipements à usage industriel qui sont reliés en permanence à une installation fixe. CATÉGORIE DE SURTENSION IV Les appareils appartenant à la CATÉGORIE DE SURTENSION IV sont utilisés au point d’origine de l’installation. Remarque – les exemples incluent les compteurs d’électricité ainsi que les dispositifs de protection contre les surintensités. MA3110-fr-FR_V1.0 12/16... -
Page 6: Description De L'appareil
Unités de mesures de résistance nF, uF Unités de mesures de capacité Mesure de diodes « Overload » (Surcharge) pour les mesures de dépassement de gammes (tension, courant et résistance) Symbole Moins (négatif) lorsque la valeur des mesures est négative MA3110-fr-FR_V1.0 12/16... -
Page 7: Fonctionnement
Lorsque l’appareil est SOUS tension, appuyez sur la touche H (HOLD) pour figer la lecture affichée. L’écran affiche l’indicateur H avec la lecture maintenue. Appuyez de nouveau sur la touche H L’indicateur H S'ÉTEINT et l'appareil retourne au mode (HOLD) pour quitter la fonction HOLD. d'affichage des lectures en temps réel. MA3110-fr-FR_V1.0 12/16... -
Page 8: Mesures De Tensions Dc Et Ac
Mettez les fils d’essai en contact avec le circuit testé, puis relevez la tension affichée sur l’écran. En mode Sélection automatique de gamme, l’appareil sélectionne automatiquement la gamme optimale. Les mesures de la tension AC représentent des lectures à valeur efficace vraie. MA3110-fr-FR_V1.0 12/16... -
Page 9: Mesures Du Courant Ac
Mettez l’appareil testé SOUS TENSION. Ne passez jamais les doigts sur l'écran LCD lors de l'exécution d'un test. Lisez la valeur de courant affichée sur l’écran. L’appareil sélectionne automatiquement la gamme appropriée 600,0 à 3 000 A). MA3110-fr-FR_V1.0 12/16... -
Page 10: Mesures De Résistance
Appuyez sur la touche M (Mode) pour sélectionner le mode Résistance Mettez les fils d’essai en contact avec le circuit testé, puis relevez la résistance affichée sur l’écran. En mode Sélection automatique de gamme, l’appareil sélectionne automatiquement la gamme optimale. MA3110-fr-FR_V1.0 12/16... -
Page 11: Mesures De Continuité
L’indicateur « MANU » s’affiche sur l’écran (Mode Sélection manuelle de gamme). Mettez les fils d’essai en contact avec le circuit testé. L’appareil émet un signal sonore, puis le symbole de continuité s’affiche sur l’écran lorsque la résistance est inférieure à 20 ohms. MA3110-fr-FR_V1.0 12/16... - Page 12 Si la diode testée est bonne, « OL » s’affiche. Si la diode testée est défectueuse, « 0.000 » ou toutes autres valeurs s'affichent. Des tests de diodes appropriés doivent inclure les deux mesures de polarité. MA3110-fr-FR_V1.0 12/16...
-
Page 13: Mesures De Capacité
Appuyez sur la touche M (Mode) pour sélectionner le mode Capacité Mettez les fils d’essai en contact avec le circuit testé, puis relevez la capacité affichée sur l’écran. En mode Sélection automatique de gamme, l’appareil sélectionne automatiquement la gamme optimale. MA3110-fr-FR_V1.0 12/16... -
Page 14: Entretien
Mise au rebut : Ne jetez pas cet appareil avec les déchets ménagers. L’utilisateur est tenu de rapporter les appareils en fin de vie à un point de collecte agréé pour la mise au rebut des équipements électriques et électroniques. MA3110-fr-FR_V1.0 12/16... -
Page 15: Données Techniques
Signal sonore et visuel lorsque la résistance est supérieure à 20 Ω Continuité Diode Tests courts/ouverts, bon/défectueux Spécifications testées dans un environnement présentant une puissance de champ RF inférieure à 3 V/M et une fréquence inférieure à 30 MHz MA3110-fr-FR_V1.0 12/16... - Page 16 1 000 V CAT III, 600 V CAT IV Courant nominal 3 000 A Sondes Sondes homologuées IEC61010-031 exclusivement Copyright © 2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit Certifié ISO-9001 www.extech.com MA3110-fr-FR_V1.0 12/16...
