Réglage de l'atténuation de la sonde
Les sondes disposent de divers facteurs d'atténuation qui affectent l'échelle verticale du signal.
Assurez-vous que le commutateur d'atténuation qui se trouve sur la sonde correspond à l'option sonde
CH au niveau de l'oscilloscope. Réglages du commutateur : 1X et 10X. Afin d'apparier le réglage de
l'atténuation de la sonde et celui de la sonde, appuyez sur le bouton de menu vertical (tel que le
bouton CH1), puis sélectionnez l'option sonde qui correspond au facteur d'atténuation de la sonde
utilisée.
Lorsque le commutateur d'atténuation est réglé sur 1X, la sonde restreint la bande passante de
l'oscilloscope à 6 MHz. Afin d'utiliser l'intégralité de la bande passante de l'oscilloscope, veillez à
positionner le commutateur sur 10X.
3.10
Calibrage automatique
Le programme de calibrage automatique permet l'optimisation du transit des signaux de l'oscilloscope
pour une précision optimale des mesures. Le programme peut être exécuté à tout moment, mais il doit
toujours être exécuté en cas de variations de température ambiante de l'ordre de 5 °C ou plus. Pour
un calibrage précis, veuillez mettre l'oscilloscope sous tension, puis patientez pendant 20 minutes
avant de procéder au calibrage automatique. Afin de compenser le transit des signaux, déconnectez
toutes les sondes et les câbles des connecteurs d'entrée du panneau avant.
3.11
Commande multifonctions
Les flèches de la commande multifonctions servent à déplacer les curseurs et à modifier les
paramètres des éléments de menu.

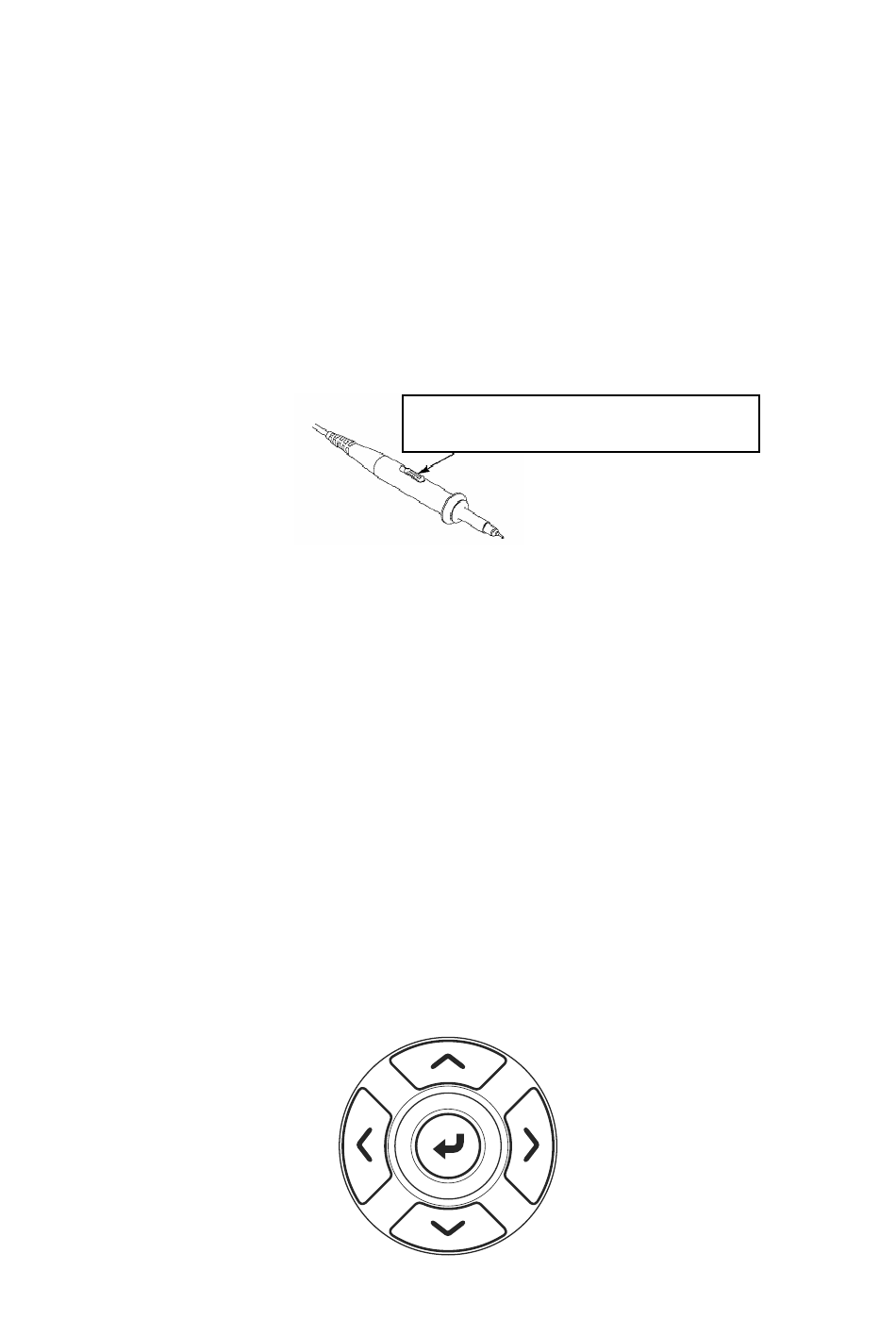

Commutateur d'atténuation
11
