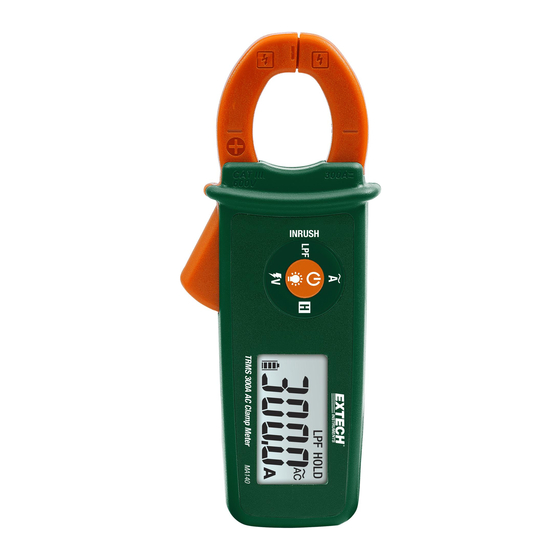

- Page 1 MANUEL D'UTILISATION Mini pince ampèremétrique 300 A AC à valeur efficace vraie équipée d'un détecteur de tension sans contact Modèle MA140 ...
-
Page 2: Présentation
Présentation Nous vous remercions d'avoir porté votre choix sur la Mini pince ampèremétrique 300 A AC à valeur efficace vraie équipée d'un détecteur de tension sans contact, modèle MA140 d'Extech. Conçu dans un format plus petit, le MA140 est d'une robustesse à toute épreuve et offre des performances élevées. Le MA140 permet de mesurer du courant AC pouvant atteindre 300 A et comporte une fonction intelligente de maintien des données (Smart Data Hold), le rétro‐éclairage de l'écran, le mode Appels de courants, le filtrage passe‐bas (Low Pass Filtering, LPF) ainsi qu'une fonction Volt‐ Détection sans contact qui permet de détecter toutes sources électriques en toute sécurité. Cet appareil est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous pourrez l’utiliser pendant de nombreuses années en toute fiabilité. Pour avoir accès à la dernière version du présent manuel d’utilisation, aux mises à jour sur les produits, à l'enregistrement de produits et au service d’assistance à la clientèle, veuillez visiter notre site Web (www.extech.com). Veuillez lire en premier lieu les informations relatives à la sécurité Afin de garantir une utilisation et tous services de réparation ou d'entretien de l'appareil en toute sécurité, veuillez respecter scrupuleusement les consignes ci‐après. Le non‐respect des avertissements risque d'entraîner des blessures graves. AVERTISSEMENTS Les AVERTISSEMENTS identifient les conditions ou actions susceptibles d’entraîner des BLESSURES CORPORELLES, voire la MORT. Il convient d'utiliser un équipement de protection personnelle si des pièces SOUS TENSION DANGEREUSES pourraient être accessibles dans l'installation où des mesures doivent être effectuées. Si l’appareil fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. N’exposez pas ce produit à la pluie ou à l’humidité afin de réduire les risques d’incendie ou d’électrocution. Vérifiez le fonctionnement de l'appareil en mesurant une tension connue. En cas de doute, confiez l'appareil aux services de réparation ou d'entretien. N’appliquez pas une tension supérieure à la tension nominale indiquée sur l'appareil. Afin d'éviter toutes lectures fausses susceptibles d'entraîner des risques d'électrocution et de blessures, remplacez la pile dès que l'indicateur de niveau de charge faible de la pile s'affiche. ... -
Page 3: Précautions
Ce symbole, jouxtant un autre symbole, indique que l’utilisateur doit consulter le manuel d’utilisation pour de plus amples informations. Risque d’électrocution N'appliquez pas la pince à des conducteurs SOUS TENSION DANGEREUX ou ne la retirez pas de ceux‐ci Appareil protégé par une isolation double ou renforcée Symbole de pile Conforme aux directives de l'UE Ne mettez pas ce produit au rebut avec les ordures ménagères. Mesure AC Mesure DC Mise à la terre CATÉGORIE D’INSTALLATION DE SURTENSION CONFORME À LA NORME IEC1010 CATÉGORIE DE SURTENSION I Les appareils appartenant à la CATÉGORIE DE SURTENSION I sont des appareils destinés à être branchés à des circuits sur lesquels les mesures sont effectuées afin de limiter à un niveau faible approprié les surtensions transitoires. Remarque : Les exemples incluent les circuits électroniques protégés. CATÉGORIE DE SURTENSION II Les appareils appartenant à la CATÉGORIE DE SURTENSION II sont des appareils très consommateurs d’énergie, laquelle doit être fournie par une installation fixe. Remarque : les exemples incluent les appareils domestiques, de bureau et de laboratoire. CATÉGORIE DE SURTENSION III Les appareils appartenant à la CATÉGORIE DE SURTENSION III sont des appareils appartenant à des installations fixes. Remarque : les exemples incluent les commutateurs sur des installations fixes ainsi que certains équipements à usage industriel qui sont reliés en permanence à une installation fixe. CATÉGORIE DE SURTENSION IV Les appareils appartenant à la CATÉGORIE DE SURTENSION IV sont utilisés au point d’origine de l’installation. Remarque : les exemples incluent les compteurs d’électricité ainsi que les dispositifs de protection contre les surintensités. MA140‐fr‐FR_V1.0 1/15 ... -
Page 4: Description De L'appareil
Description Description de l'appareil Pince ampèremétrique du transformateur Protège‐doigts/mains Gâchette d’ouverture des mâchoires Écran LCD multifonction Commandes à bouton‐poussoir Remarque : le compartiment à piles est situé au dos de l’appareil. MA140‐fr‐FR_V1.0 1/15 ... -
Page 5: Description De L'écran
Description de l’écran Icône de détection de tension sans contact Chiffres de l’affichage principal Mode Appels de courant Filtre passe‐bas Touche Maintien des données Mesure AC Ampères (Courant) Icône d’état de charge des piles Signe Moins (négatif) Description des touches de commande Appuyez sur cette touche pendant env. 2 secondes pour accéder au mode Appels de courant Appuyez sur cette touche pour accéder au mode Filtre passe‐bas. Appuyez sur cette touche pour accéder au mode Mesure de courant. Appuyez sur cette touche pour accéder au mode Détection de tension Appuyez sur cette touche pour activer ou désactiver la fonction Maintien des données Appuyez sur cette touche pour mettre l'appareil SOUS tension. Appuyez sur cette touche et maintenez‐la enfoncée pendant env. 2 secondes pour mettre l’appareil HORS tension Appuyez sur cette touche pour activer ou désactiver le rétro‐éclairage de l'écran MA140‐fr‐FR_V1.0 1/15 ... -
Page 6: Fonctionnement
Fonctionnement PRÉCAUTIONS Avant toute utilisation de l'appareil, veuillez lire et assimiler l'intégralité des consignes de sécurité mentionnées dans la section consacrée à la sécurité dans le présent manuel d’utilisation. Mise sous tension de l’appareil Appuyez sur la touche Power‐Backlight pour mettre l'appareil sous tension. Vérifiez l’état de c harge des piles si l’appareil ne se met pas SOUS tension. Appuyez sur la touche d’alimentation et maintenez‐la enfoncée pendant plus de 2 secondes p our mettre l’appareil HORS tension. L'appareil comporte la fonction de mise hors tension automatique (Auto Power OFF, APO) qui met l’appareil hors tension au bout de 20 minutes d’inactivité. Pour désactiver la fonction AP O, veuillez consulter la section suivante. Remarque : L'appareil affiche la capacité des piles lors de la mise sous tension. Désactiver la mise hors tension automatique L'appareil se met hors tension automatiquement au bout de 20 minutes d'inactivité. Pour désactive r cette fonction, exécutez les étapes ci‐après. Lorsque l’appareil est HORS tension, appuyez sur la touche « V » et maintenez‐la enfoncée, et tout en maintenant la touche « V » enfoncée, appuyez sur la touche d'alimentation. L'écran affiche AOFF. Relâchez toutes les touches. La fonction Mise HORS tension automatique reste à présent désactivée jusqu'à une nouvelle mise sous tension. Rétro‐éclairage de l'écran Lorsque l'appareil est mis SOUS tension, appuyez sur la touche Rétro‐éclairage pour ACTIVER ou DÉ SACTIVER le rétro‐éclairage. Remarque : une utilisation excessive de la fonction Rétro‐éclairage réd uit la durée de vie des piles. MA140‐fr‐FR_V1.0 1/15 ... -
Page 7: Mesures Du Courant Ac
Mesures du courant AC AVERTISSEMENT : Ne manipulez pas l'appareil au‐dessus de la barrière du protège‐ doigts/mains. ATTENTION : Respectez les 600 V de CAT III par rapport à la mise à la terre de la pince. Appuyez sur la touche « A » pour accéder au mode Mesures de courant AC. Le symbole A s'affi che dans la zone inférieure droite de l'écran pour indiquer les Ampères (Amp). Appuyez sur la gâchette de la pince pour ouvrir les mâchoires de la pince. Enserrez la pince autour d'un seul conducteur. Veuillez vous référer aux schémas explicatifs p our déterminer toute utilisation correcte ou incorrecte. Lisez la valeur de courant qui s’affiche sur l'écran. L’écran indique le point décimal et la valeur corrects. MA140‐fr‐FR_V1.0 1/15 ... -
Page 8: Filtre Passe-Bas
Crête d’appel de Measured Inrush courant mesuré Current Courant Déclenchement du temps Sample time d’échantillonnage trigger Threshold Seuil Fenêtre d’échantillonnage de 100ms 100ms Sample Window Démarrer Arrêter Start Stop Filtre passe‐bas Le mode Filtre passe‐bas offre la réjection des hautes fréquences lors de mesures des variateurs de vitesse. Le mode Filtre passe‐bas offre une fréquence de coupure de 160 Hz (env.) avec une caractéristique d'atténuation de ‐24 db par octave (env.). 1. Appuyez un court instant sur la touche LPF pour accéder au mode LPF. 2. L'indicateur d'affichage LPF s'affiche sur l'écran en mode LPF 3. Appuyez à nouveau sur la touche LPF pour quitter le mode LPF, l'indicateur LPF s'éteint MA140‐fr‐FR_V1.0 1/15 ... -
Page 9: Fonction Volt-Détection
Remarquez les icônes d'affichage de la détection de tension tel qu'illustré dans la section Description du présent manuel. Placez l'appareil à proximité d'une source d'énergie électrique. La pointe de la pince présente une sensibilité optimale. Remarquez les signaux sonores ainsi que les affichages de tirets. Fonction intelligente de maintien des données Pour figer la lecture affichée sur l’écran LCD de l'appareil, appuyez sur la touche HOLD. Lorsque la fonction Maintien des données est activée, l'indicateur HOLD s'affiche sur l'écran LCD. Appuyez sur la touche « HOLD » pour revenir au mode de fonctionnement normal. L'indicateur HOLD s'ÉTEINT. L'indicateur de signal sonore retentit et l'écran clignote en permanence si le signal détecté est de 50 points supérieure à la lecture. MA140‐fr‐FR_V1.0 1/15 ... -
Page 10: Entretien
Entretien AVERTISSEMENT : Afin d’éviter tout risque d'électrocution, débranchez l'appareil de tout circuit, puis mettez l'appareil HORS tension avant d’ouvrir le boîtier. N'utilisez pas l'appareil avec le boîtier ouvert. Nettoyage et rangement Essuyez de temps à autre le boîtier à l’aide d’un chiffon humide et d’un détergent doux ; n’utilisez ni abrasifs, ni solvants. Si vous ne comptez pas utiliser l’appareil pendant une période de 60 jours ou plus, retirez‐en les piles et rangez‐les à part. Remplacement des piles Retirez la vis à tête cruciforme située dans la partie inférieure au dos de l'appareil. Ouvrez le compartiment à piles. Remplacez les deux piles LR44 en respectant la polarité correcte. Remontez l'appareil avant toute utilisation Sécurité : Veuillez mettre les piles au rebut de manière responsable ; n'incinérez jamais des piles, celles‐ci peuvent exploser ou fuir ; ne mélangez jamais les types de piles, installez des piles neuves de type identique. Ne jetez jamais les piles usagées ou rechargeables dans les déchets ménagers. En tant que consommateurs, les utilisateurs sont légalement tenus d'apporter les piles utilisées dans des déchèteries adaptées, le point de vente' des piles ou à tout endroit vendant des piles. Mise au rebut : Ne jetez pas cet appareil avec vos déchets ménagers. L'utilisateur est tenu de ramener les appareils en fin de vie dans une déchetterie adaptées pour les équipements électriques et électroniques. MA140‐fr‐FR_V1.0 1/15 ... -
Page 11: Spécifications
Fonction Gamme Résolution Précision (de la lecture) 300,0 A 0,1 ± (3,5 % + 5 chiffres) Appels de Temps d'intégration : 100 ms courant Courant de déclenchement (seuil) : 5 A 80 à 600 V AC n/d n/d Volt‐Détection La pointe de la pince présente une sensibilité optimale. Remarques : Erreur de positionnement de la pince : ± 2 % de lecture. Ouverture des mâchoires de la pince : ± 4 % maximum. Influence de la conduction adjacente de la pince : < 0,08 A/A La précision est donnée comme étant ± (% de lecture + le chiffre le moins important) à 23 C ± 3 C avec une humidité relative inférieure à 80 %. La précision est en effet indiquée pour une période d’un an après le calibrage. Les Courant AC spécifications correspondent à un système couplé AC, à valeur efficace vraie. En ce qui concerne les formes d'ondes non sinusoïdales, il existe des considérations supplémentaires relatives au facteur de crête (C.F.) de précision tel que présenté en détail ci‐ après : Ajoutez 3,0 % pour le C.F. 1,0 à 2,0 Ajoutez 5,0 % pour le C.F. 2,0 à 2,5 Ajoutez 7,0 % pour le C.F. 2,5 à 3,0 MA140‐fr‐FR_V1.0 1/15 ... -
Page 12: Spécifications Générales
C (86 à 104 F) ; 75 % d'HR maximum 40 à 50 C (104 à 122 F) ; 45 % d'HR maximum Température et humidité de rangement ‐ 20 à 60 C (‐ 4 à 140 F) ; 80 % d'HR maximum Coefficient de température 0,2 x la précision indiquée / C, < 20 C (68 F), > 26 C (79 F) Altitude de fonctionnement 2 000 m (6 562 pieds) Puissance des piles (2) piles LR‐44 de 1,5 V (durée de vie des piles : 50 heures en moyenne) Poids 140 g (4,9 on) Dimensions 60 x 147 x 31,5 mm (2,4 x 5,8 x 1,2 po) Normes de sécurité Pour utilisation à l'intérieur et conformément aux exigences de double isolation des normes EN61010‐1, EN61010‐2‐030, EN61010‐2‐ 032, EN61326‐1; EN61010‐1 Surtension catégorie III 600 V, degré de pollution 2. Chocs et vibration Vibrations sinusoïdales MIL‐PRF‐28800F pour un appareil de classe II Protection contre les chutes Chutes de 1,2 m (4 po) sur du bois dur ou des planchers en béton Droits réservés © 2015 FLIR Systems, Inc. Tous droits réservés incluant les droits de reproduction, en tout ou en partie, sous quelque forme que ce soit www.extech.com MA140‐fr‐FR_V1.0 1/15 ...
