Prise d'une mesure de tension DC
Pour mesurer une tension DC, suivez la procédure suivante :
1) Appuyez sur la touche V. L'icône Auto DC s'affiche en haut de l'écran.
2) Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
V/Ω/C.
3) Connectez les fiches noires et rouges aux points de mesure ; la valeur de la tension des
points mesurés s'affiche sur l'écran. L'écran ressemblera alors à l'image du schéma
7-6.

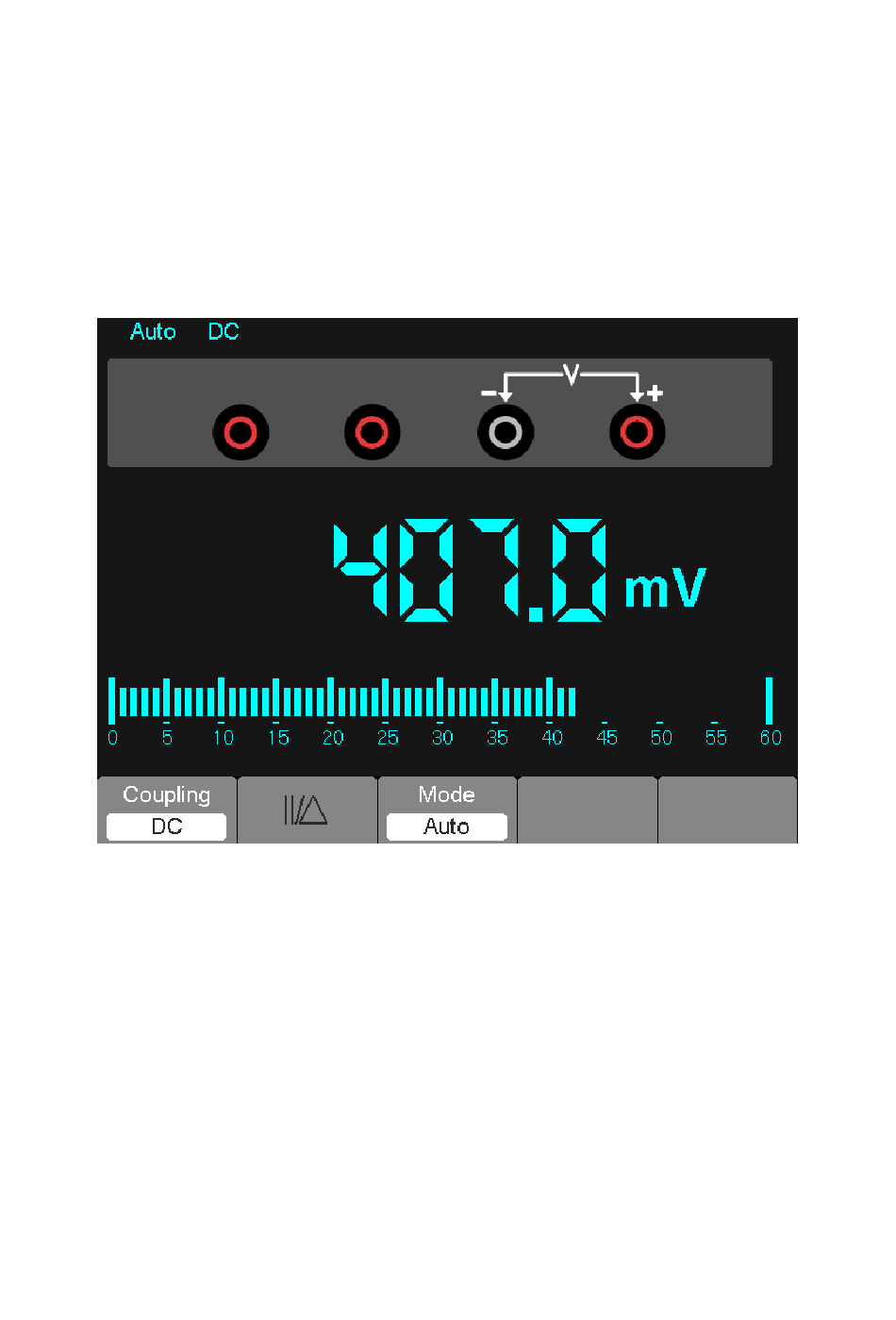

Schéma 7-6 Mesure de la tension DC
65
MS6000-EU-FR V1.4
