Manuels Connexes pour Extech Instruments MA435T
Sommaire des Matières pour Extech Instruments MA435T

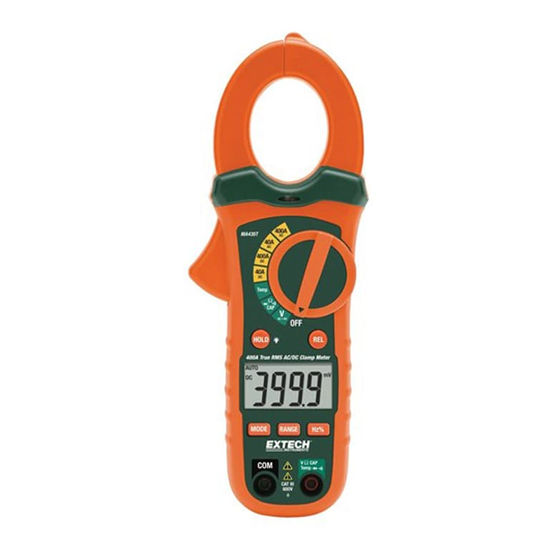

- Page 1 MANUEL D’UTILISATION Pince ampèremétrique AC/DC 400 A à valeur efficace vraie Modèle MA435T Vous trouverez d'autres traductions du manuel d'utilisation sous www.extech.com 800.561.8187 information@itm.com www. .com...
-
Page 2: Présentation
Toutes nos félicitations pour votre acquisition de cette pince ampèremétrique à valeur efficace vraie, modèle MA435T d’Extech. Cet appareil permet de mesurer le courant AC/DC, les tensions AC/DC, la résistance, la capacité, la fréquence, le test de diodes, le cycle de service et la continuité. - Page 3 Si l’appareil fait l’objet d’une utilisation non spécifiée par le fabricant, la protection qu'il offre peut être compromise. Fonction Entrée maximale Ampères AC/DC 400 A Volts AC/DC 600 V DC/AC Résistance, capacité, fréquence, test de diodes, 250 V DC/AC continuité, température MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. .com...
-
Page 4: Composants De L'appareil
Hertz (Fréquence) Rapport Cyclique F et Unités Fahrenheit et Celsius (température) n, m, m, M, k Préfixes des unités de mesure : nano, milli, micro, méga et kilo Test de continuité Test de diodes MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. .com... -
Page 5: Mise En Route
Appuyez sur la gâchette pour ouvrir les mâchoires de la pince. Enserrez entièrement un seul conducteur. Lisez la valeur de courant affichée sur l’écran. Si la valeur est inférieure à 40A, positionnez le commutateur de fonctions sur 40A pour améliorer la résolution. MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. .com... - Page 6 Appuyez sur la touche MODE pour sélectionner le mode DIODE. Le symbole de Diode s’affiche sur l’écran. Appuyez sur la touche MODE pour sélectionner le mode Continuité. Le symbole de continuité s’affiche sur l’écran. Un signal sonore retentit si la résistance est < 150 ohms. MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. .com...
- Page 7 Mettez la ou les extrémités de la sonde de température à l’endroit voulu. Lisez la température affichée sur l’écran. Remarque : En cas d’entrée ouverte ou de dépassement de seuil de température, l’appareil affiche « OL ». MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www.
- Page 8 Indication de niveau de charge faible des piles Lorsque l’icône s’affiche sur l’écran, cela signifie que la pile doit être remplacée. Reportez- vous à la procédure de remplacement des piles dans la section relative à l’entretien. MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www.
-
Page 9: Entretien
Autres rappels de sécurité relatifs aux piles o Ne jamais incinérez de piles. Les piles risquent d’exploser ou de fuir. o Ne mélangez jamais différents types de piles. Installez toujours des piles neuves du même type. MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. -
Page 10: Caractéristiques Générales
: - 30 à 300 °C (- 22 à 572 °F). *Le Courant de courant alternatif et les données de précision de Tension de courant alternatif sont spécifiés de 5% à 100% de gammes publiées. MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. - Page 11 Surtension catégorie III 600 V, degré de pollution 2. Approbations CE et ETL Copyright © 2013-2016 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. Certifié ISO-9001 www.extech.com MA435T‐fr‐FR_v1.4 10/16 800.561.8187 information@itm.com www. .com...
