Manuels Connexes pour Extech Instruments MA1500
Sommaire des Matières pour Extech Instruments MA1500

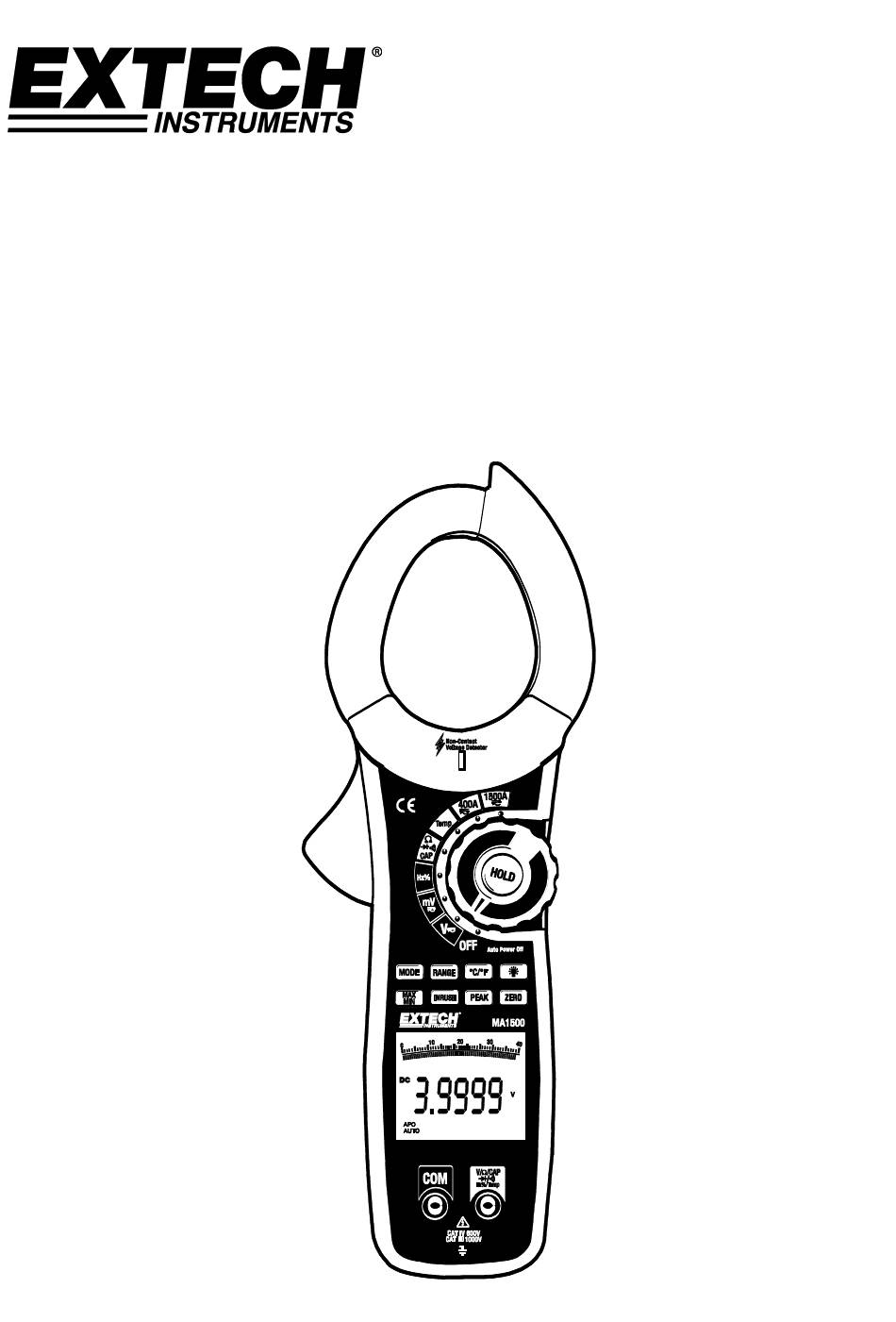

- Page 1 Mode d’emploi Pince ampèremétrique AC/DC 1500 A à valeur efficace vraie Modèle MA1500...
- Page 2 équipements à usage industriel qui sont reliés en permanence à une installation fixe. CATEGORIE DE SURTENSION IV Les appareils de la CATEGORIE DE SURTENSION IV sont utilisés au point d’origine de l’installation. Remarque – les exemples incluent les compteurs d’électricité ainsi que les dispositifs de protection contre les surintensités. MA1500-fr-FR_1.4 10/18...
-
Page 3: Remarques Sur La Sécurité
Ne court-circuitez pas la batterie. Ne jetez pas de batteries dans le feu. Fonction Entrée Maximale A AC, 1500A DC/AC A DC 1500A DC/AC V DC, V AC 1000V DC/AC Résistance, Capacitance, Fréquence, 250V DC/AC Test de Diode Température Type K 30V DC, 24V AC MA1500-fr-FR_1.4 10/18... - Page 4 Farad (Capacitance) Hertz (Fréquence) Rapport de Cycle F et Unités Fahrenheit et Celsius units (Température) n, m, , M, k Préfixes des unités de mesure: nano, milli, micro, mega, et kilo Test de continuité Test de diode MA1500-fr-FR_1.4 10/18...
-
Page 5: Utilisation
Pour réinitialiser, choisissez ADC et, sans conducteur dans la pince, appuyez sur le bouton REL. L’écran indiquera zéro. La valeur de compensation est a présent enregistrée et supprimée de toutes les mesures. Fréquence Lorsque ACA est sélectionné, la mesure de la fréquence peut être visualisée sur l’affichage inférieur. MA1500-fr-FR_1.4 10/18... - Page 6 La diode est bonne si une lecture affiche une valeur (généralement entre 0,400 et 01,800 V) et l’autre affiche OL. Si les deux lectures affichent OL, le dispositif est ouvert. Si les deux lectures sont très faibles ou indiquent 0, le dispositif est court-circuité. MA1500-fr-FR_1.4 10/18...
- Page 7 Connectez la ou les pointes de la sonde de température à l’objet à tester. Lisez les valeurs de température sur l’écran. Note: Au cas d’une entrée ouverte ou d’un dépassement d’amplitude de température, le compteur affichera « - - - - - ». MA1500-fr-FR_1.4 10/18...
-
Page 8: Courant D'appel
FUNCTION pour le positionner sur une fonction de mesure. s’affichera sur l’écran Relâchez le bouton MODE La mise hors tension automatique est à présent désactivée (son icône est éteinte) et sera réinitialisée lorsque le commutateur de fonctions sera remis sur la position OFF. MA1500-fr-FR_1.4 10/18... -
Page 9: Entretien
Mise au rebut : Ne pas jeter cet appareil avec les déchets ménagers. L'utilisateur est tenu de ramener les appareils en fin de vie dans un site de collecte des déchets spécifiquement consacré aux équipements électriques et électroniques. MA1500-fr-FR_1.4 10/18... -
Page 10: Spécifications
Largeur de pulsation : 100 µs – 100 ms, Fréquence : 10 Hz à 100 kHz (1 % de la lecture + 2,5 C) Temp -100.0 to 1000.0C (type K) (1 % de la lecture + 4,5 F) -148.0 to 1832.0F (précision de la sonde non comprise) MA1500-fr-FR_1.4 10/18... - Page 11 (2001): EN61010-1 (2001) Catégorie de Survoltage IV 600V et Catégorie III 1000V, Niveau de Pollution 2. Certifications Copyright © 2013-2018 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO-9001 Certified www.extech.com MA1500-fr-FR_1.4 10/18...
