Prise d'une mesure du courant AC
Pour mesurer un courant AC d'une intensité inférieure à 600 mA, procédez comme
suit :
1)
Appuyez sur la touche A. L'icône DC s'affiche à l'écran. L'unité de mesure sur l'écran
principal : mA. L'indicateur mA s'affiche en bas de l'écran, appuyez sur F2 pour faire
basculer la mesure entre mA et 10 A. 600 mA est acceptable.
2)
Appuyez une fois sur la touche F1. L'icône AC s'affichera à l'écran.
3)
Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise banane
mA.
4)
Connectez les fiches rouges et noires aux points de mesure. La valeur du courant AC
aux points mesurés s'affichera à l'écran. L'écran ressemblera alors à l'image du schéma
7-10.
REMARQUE : Pour les mesures de courant de 5 amp et plus, limitez la durée de mesure à
15 secondes, puis laissez refroidir l'appareil pendant 1 minute entre les mesures.

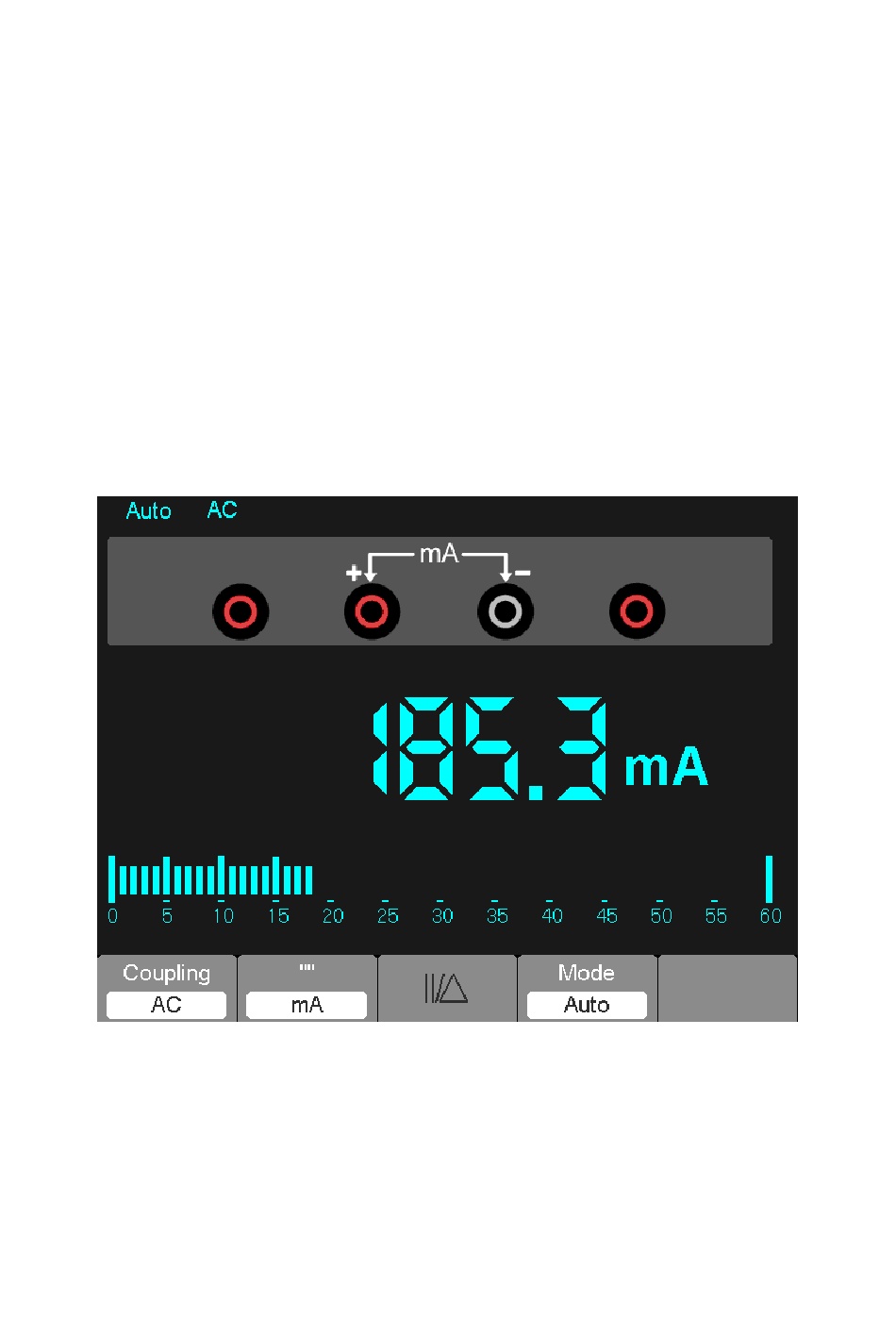

Schéma 7-10 Mesure du courant AC pour 600 mA
