4.9.4 Schémas de câblage

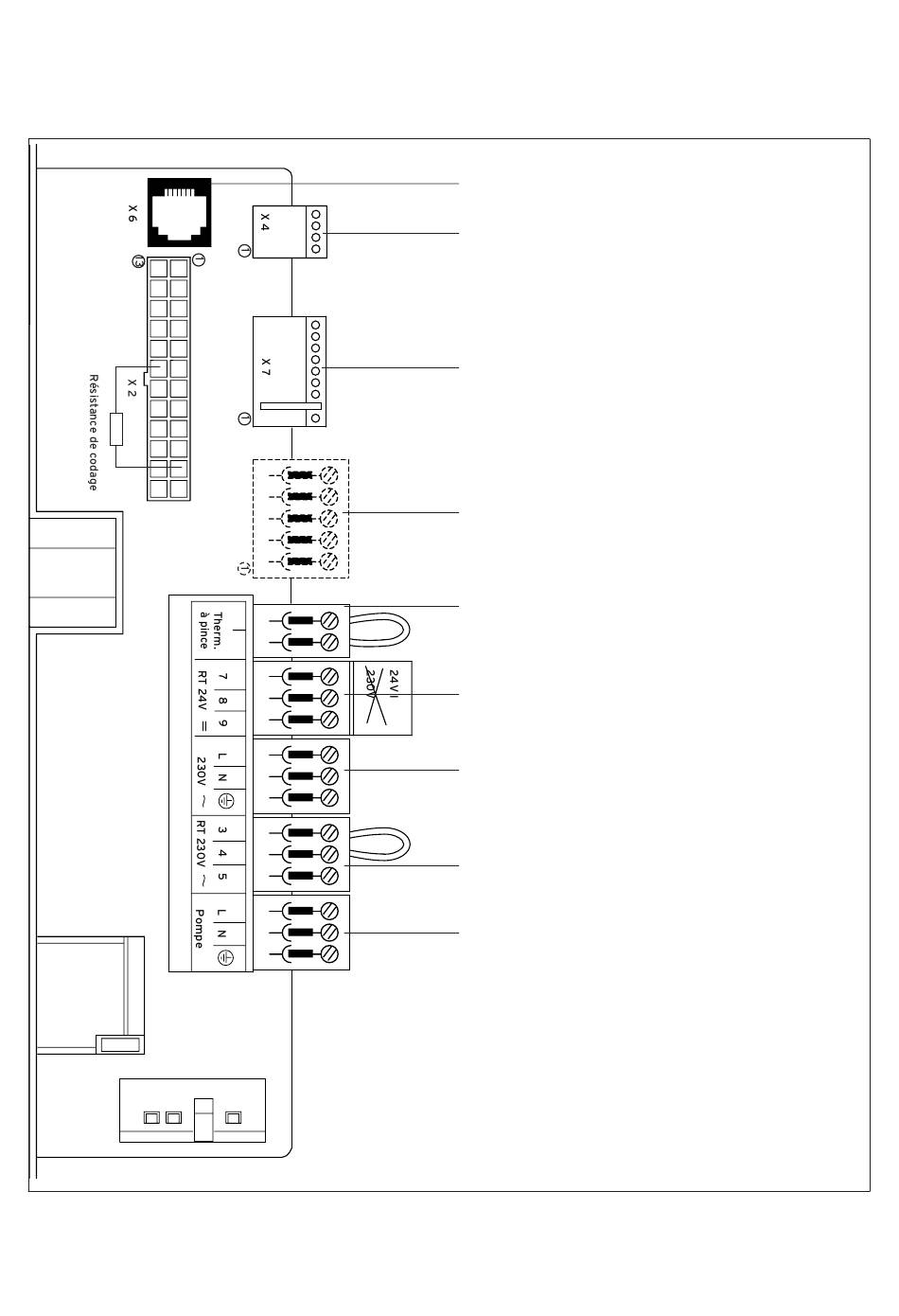

Fig. 4.12 Schéma de raccordement ecoTOP VU/VUW
Instructions d'installation et d'entretien ecoTOP
Diagnostic
vanne 3 voies
Raccordement boîtier accessoire 306 248
et module multifonctions 306 253
Fiche fournie avec le régulateur intégré
en fonction des intempéries
Thermostat maximal pour chauffage au sol,
20 V (enlevez le pont en cas de raccordement)
Thermostat 24 V: raccords 7, 8 et 9.
Attention: ne le raccordez pas au secteur!
Risque de destruction du système électronique!
Raccordement au réseau: 230 V/50 Hz
Thermostat 230 V/50 Hz
(enlevez le pont en cas de raccordement)
Raccordement pompe de chauffage
Installation 4
