1 Description de l'appareil
1
Description de l'appareil
1.1
Remarques sur la documentation
1.1.1
Autres documents concernés
Les documents ci-après font foi en plus des présentes
instructions d'utilisation:
Pour l'utilisateur:
- Instructions d'utilisation
- Instructions d'utilisation résumées
Pour les professionnels:
- Instructions de montage ventouse
- Autocollant désignation de l'appareil
1.1.2 Fixation et conservation des documents
Veuillez conserver soigneusement les présentes instruc-
tions d'utilisation ainsi que les instructions de montage.
Fournissez les instructions d'utilisation à l'exploitant de
l'installation.
1.1.3 Consignes de sécurité et symboles
Lors de l'installation de l'appareil, veuillez respecter les
consignes de sécurité figurant dans les présentes ins-
tructions!
Danger!
Danger immédiat pour la santé et la vie de l'uti-
lisateur.
Attention!
Situation potentiellement dangereuse pour le
produit et l'environnement.
Remarque!
Recommandations d'utilisation
Les symboles utilisés dans le texte sont expliqués cides-
sous:
• Symbole indiquant une opération indispensable.
- Enumération lors de la description de fonctions ou
énumération générale.
Attention!
Nous ne saurions être responsables des dom-
mages découlant du non-respect des présentes
instructions.
4
1.2
Structure
13
N° 83 46 16
12
N° 83 42 21
N° 83 44 56
N° 83 42 24
11
10
9

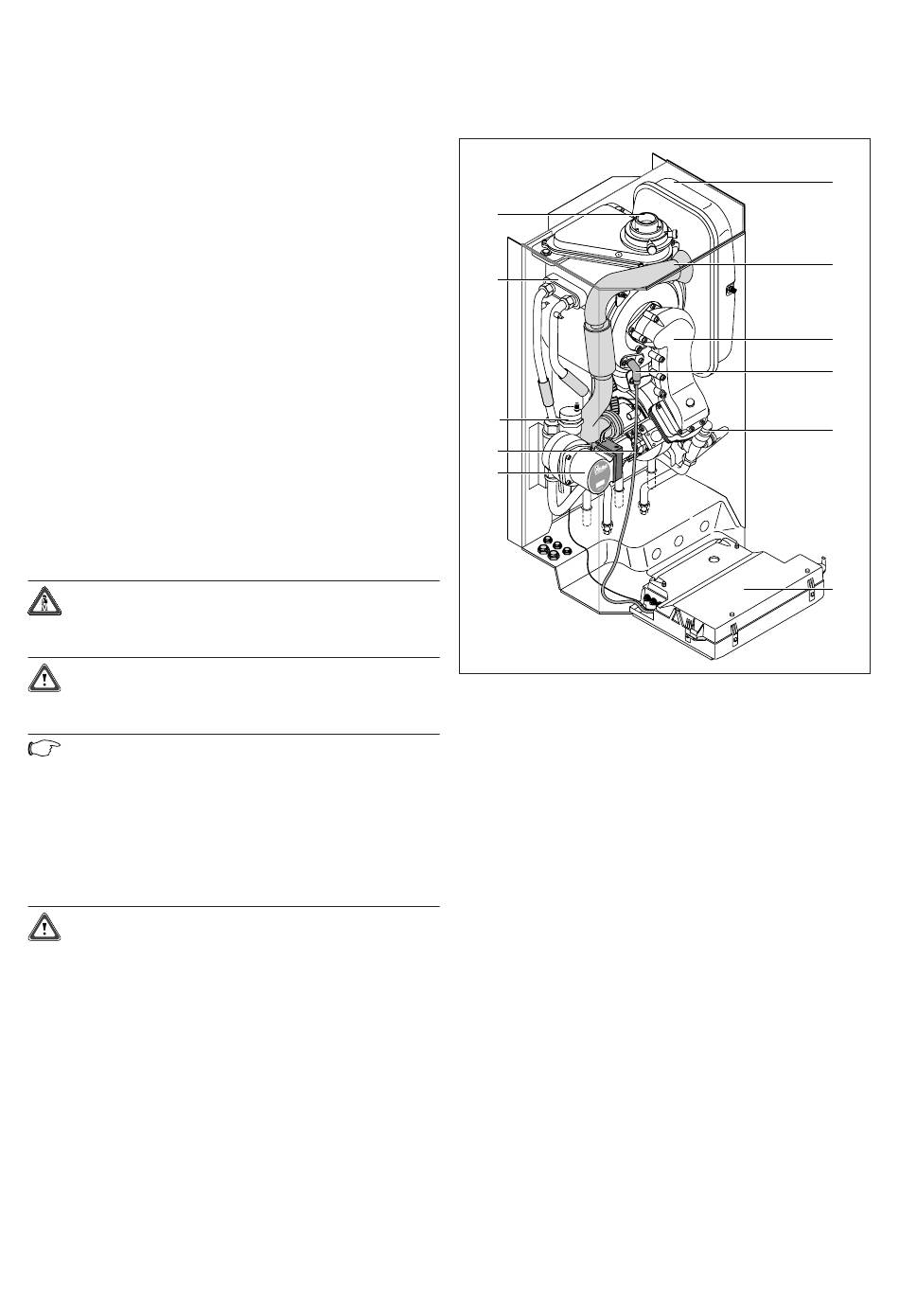

Fig. 1.1 Eléments, modèle ecoTOP VU
Légende:
1
Vase d'expansion à membrane
2 Tuyau d'aspiration de l'air
3 Module thermocompact
4 Electrode d'allumage
5 Vanne 3 voies
8 Boîtier électronique
9 Pompe
10 Robinet gaz
11 Vis de purge rapide
12 Echangeur thermique
13 Raccord d'évacuation de l'air/des gaz brûlés
Instructions d'installation et d'entretien ecoTOP
1
2
3
4
5
8
