7 Maintenance et entretien
Danger!
Risque de brûlure sur le module thermo-com-
pact et tous les éléments conducteurs d'eau.
Ne travaillez sur ces pièces qu'après complet
refroidissement. Le tuyau mélangeur (11) entre
l'unité de réglage du gaz et le brûleur ne doit
pas être ouvert. L'étanchéité au gaz de ce com-
posant ne peut être garantie qu'après contrôle
en usine.
Pour le démontage, procédez comme suit: (voir fig. 7.1)
• Fermez l'arrivée de gaz de l'appareil.
• Rabattez le coffret électrique.
• Desserrez la vis de fixation du tuyau d'aspiration de
l'air (1) et rabattez le tuyau d'aspiration de l'air (2) vers
l'avant. Enlevez-le ensuite de la tubulure d'aspiration.
Pour ecoTOP exclusiv : Retirez également le câble de
la sonde de pression pneumatique.
• Retirez les deux fiches des lignes d'amorçage et de
terre de l'électrode d'amorçage (3).
• Enlevez la conduite de gaz (4) située sur la face infé-
rieure de l'armature de gaz (fig. 7.2).
• Retirez les câbles (5) sur le moteur de la soufflerie et
le câble (6) sur l'armature de gaz.
• Desserrez les 5 écrous (7).
Attention!
Le module thermo-compact ne doit en aucun
cas être accroché au tuyau ondulé flexible de
gaz.
• Retirez le module thermo-compact complet (8) de
l'échangeur thermique à condensation intégral (9).
Installation du module thermo-compact
Danger!
Les deux joints de silicone (1) situés sur le
module thermo-compact (fig. 7.5)
(ET n° 98-1046) doivent être remplacés lors de
chaque entretien (fig. 7.5). (ET n° 21-0734) ne
doit présenter aucun dommage.
Sinon, remplacez-le également.
• Placez le module thermo-compact (8) sur l'échangeur
thermique à condensation intégral (9) (fig. 7.3).
• Serrez les 5 écrous (7) à l'identique en croix.
• Placez le tuyau d'aspiration de l'air (2) sur la tubulure
d'aspiration et serrez la vis (1).
Pour ecoTOP exclusiv: réinstallez également le câble
de la sonde de pression pneumatique.
• Raccordez la conduite de gaz (4) avec un joint neuf
(ET n° 98-0012) à l'armature de gaz (fig. 7.4). Pour
cela, utilisez la zone de la clé située sur la conduite de
gaz flexible en guise d'appui.
• Raccordez les deux fiches des lignes d'amorçage et de
terre à l'électrode d'amorçage (3).
• Raccordez les câbles (5) au moteur de la soufflerie et
le câble (6) à l'armature de gaz.
• Ouvrez l'arrivée de gaz de l'appareil.
32
Danger!
Vérifiez l'étanchéité sur le raccord de gaz (4) à
l'aide d'un spray spécial (fig. 7.4).
4

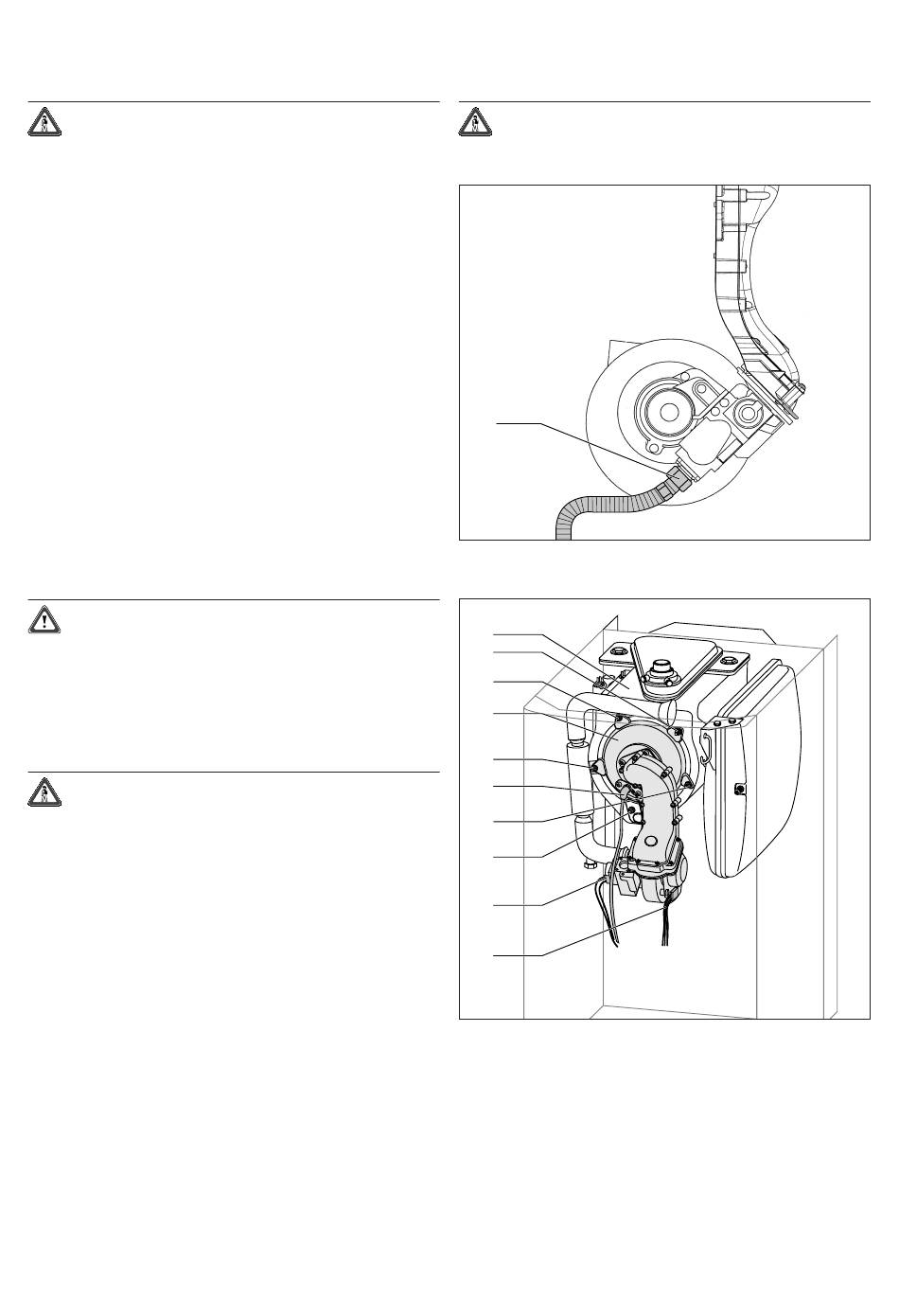

Fig. 7.2 Retirez le raccord du bloc gaz
9
7
7
8
1
3
7
7
6
5
Fig. 7.3 Installation du module thermo-compact
