4 Installation

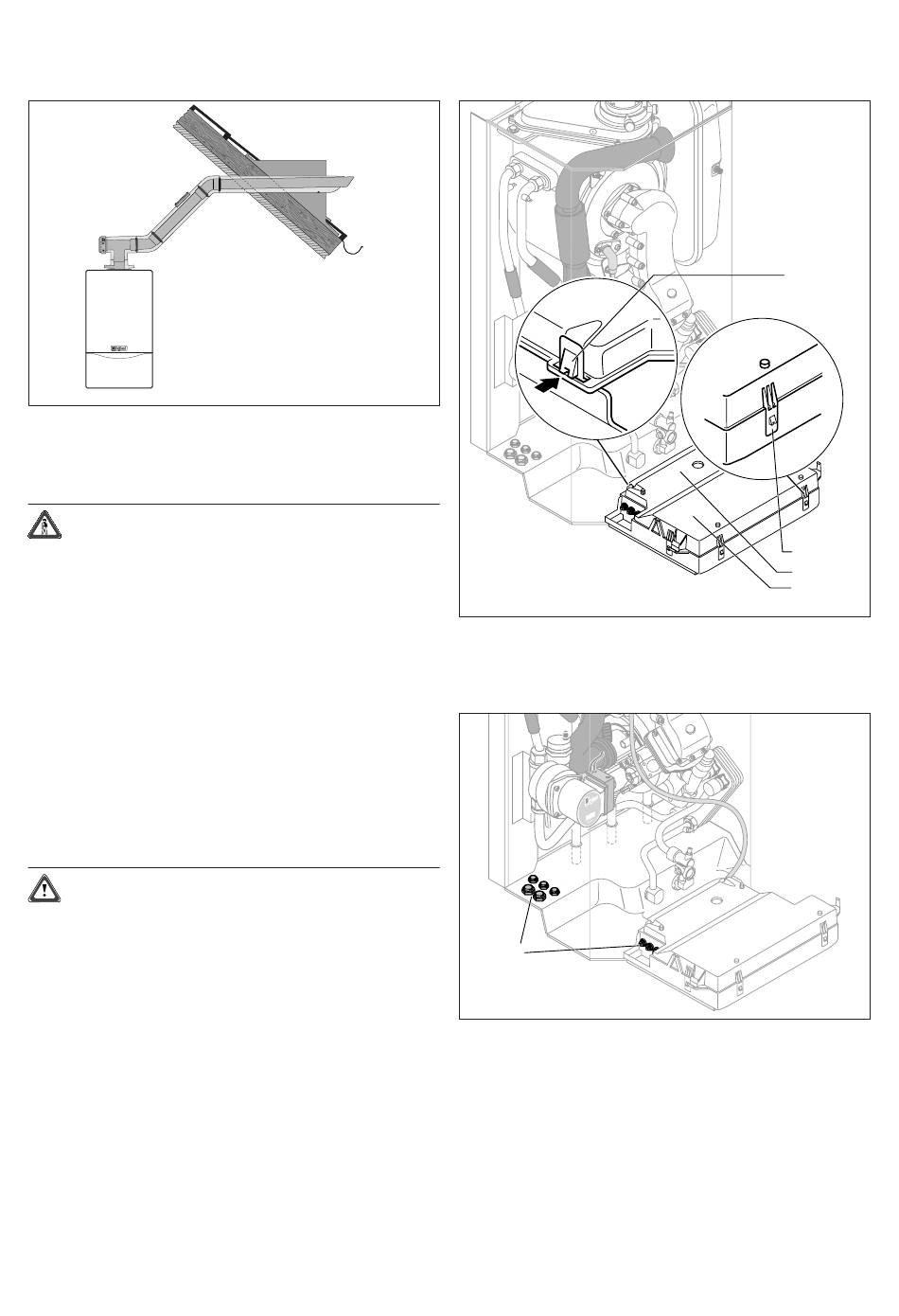

Fig. 4.8 Exemple de montage: traversée horizontale du toit
4.9
Raccordement électrique
Danger!
L'installation électrique ne doit être confiée
qu'à une société spécialisée reconnue.
Danger de mort par électrocution sur des rac-
cords sous tension. Désactivez toujours l'ali-
mentation électrique avant de procéder à l'ins-
tallation. Les bornes de raccordement au réseau
L et N sont sous tension même lorsque l'inter-
rupteur principal est désactivé!
4.9.1 Raccordement au réseau
L'appareil est équipé d'un câble de raccordement avec
fiche d'1 m. Ce câble est déjà câblé dans l'appareil en
usine. Lors du raccordement, procédez comme suit:
• Insérez la fiche secteur dans une prise adaptée.
L'appareil est alors raccordé au réseau et est prêt à
fonctionner.
Attention!
Lors de l'installation de l'appareil dans la zone
de protection catégorie 1/2, le raccordement au
réseau ne doit pas se faire par le biais du câble
de raccordement de série à fiche à contact de
protection. Préférez plutôt un raccord fixe.
• Le cas échéant, enlevez le câble de raccordement au
réseau de série et procédez au raccordement comme
décrit au paragraphe 4.9.2.
14
Fig. 4.9 Ouverture du dos du coffret électrique
4.9.2 Raccordement d'appareils de régulation
4
Fig. 4.10 Passages de câbles
Les appareils de régulation suivants sont conçus pour
être montés dans l'ecoTOP Vaillant ou pour un raccorde-
ment externe (voir tab. 4.2). Procédez au montage con-
formément aux instructions d'utilisation correspondan-
tes. Pour les raccordements au système électronique de
l'appareil de chauffage (par exemple sur des appareils de
réglage externes, des capteurs extérieurs, etc.), exécutez
les opérations suivantes:
Instructions d'installation et d'entretien ecoTOP
3
3
2
1
