5 Mise en service
Attention!
Gaz liquide: Si la pression de raccordement
n'est pas comprise entre 35 et 40 mbars, ne
procédez à aucun réglage et ne mettez pas l'ap-
pareil en marche!
Si la pression de raccordement est comprise dans la
plage autorisée, poursuivez comme suit:
• Arrêtez l'appareil.
• Démontez le manomètre à tube en U et revissez la vis
d'étanchéité (1).
• Vérifiez que la vis d'étanchéité assure bien l'étanchéité.
• Remontez l'habillage frontal et mettez de nouveau
l'appareil en marche.
Si la pression de raccordement n'est pas comprise dans
la plage autorisée et si vous ne parvenez pas à suppri-
mer le défaut, contactez votre compagnie de gaz.
Poursuivez comme suit:
• Arrêtez l'appareil.
• Fermez le robinet d'arrêt du gaz de l'appareil.
• Démontez le manomètre à tube en U et resserrez la
vis d'étanchéité (1).
• Vérifiez que la vis d'étanchéité est bien étanche.
• Remontez l'habillage frontal. Ne remettez pas
l'appareil en marche!
5.2.3 Contrôle de la teneur en CO
nécessaire (réglage de l'air)
• Démontez l'habillage de l'appareil.
• Activez le Programme de contrôle P1
(voir chapitre 8.1.5).
• Attendez au moins 5 minutes que l'appareil ait atteint
la température de fonctionnement.
• Mesurez la teneur en CO
gaz brûlés (3) (fig. 5.4). Comparez la valeur mesurée à
la valeur correspondante indiquée dans le tableau 5.2.
• Si le réglage de la valeur de gaz brûlés s'impose, des-
serrez la vis (4) et rabattez le tuyau d'aspiration d'air
(5) de 90° vers l'avant (fig. 5.4). Ne démontez pas le
tuyau d'aspiration d'air!
• Si nécessaire, tournez la vis (6) (voir fig. 5.5) pour
régler la valeur de gaz brûlés correspondante (tableau
5.2).
22
et réglage si
2
sur la tubulure de mesure des
2
Type d'appareil
Modèle d'appareil pour type de
gaz:
Identification sur la plaque
signalétique de l'appareil
Réglage en usine sur l'index
Wobbe WS (en kWh/m3), par rap-
port à 0°C et 1013 mbar
Réglage en usine de la puissance
calorifique de l'appareil en kW
Réglage en usine de la puissance
chauffage de l'appareil en kW
Tab. 5.1 Vue d'ensemble des réglages en usine, modèle ecoTOP
3
4
5
6

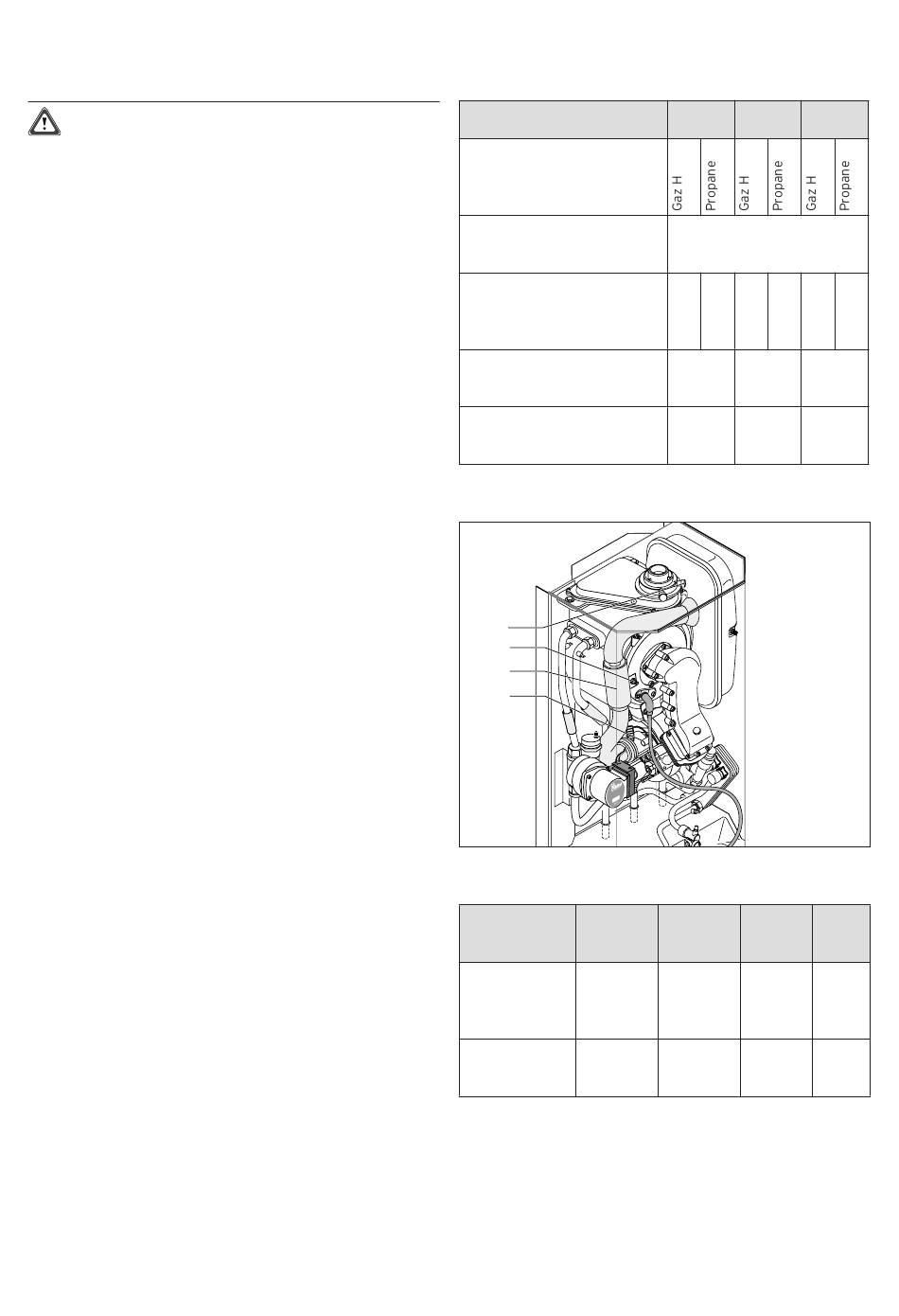

Fig. 5.4 Mesure du CO
, préparation au réglage de l'air
2
Gaz naturel
Valeurs de
H
réglage
Tolerance
CO
au bout de
9,0 ± 1,0
2
5 min. fonct. à
pleine charge
Réglées pour index
15
Wobbe Wo
Tab. 5.2 Réglage du gaz en usine
Instructions d'installation et d'entretien ecoTOP
VU
VUW
VUW
246
286
356
II2Er3P
15,0 22,5 15,0 22,5 15,0 22,5
25,0
28,0
34,8
18,0
18,0
27,0
Gaz naturel
Propane
L
Unité
Tolerance
Tolerance
8,8 ± 0,3
10,0 ± 0,5
% Vol.
12,4
22,5
kWh/m
3
