5 Installation
5.6.3
Plans de câblage

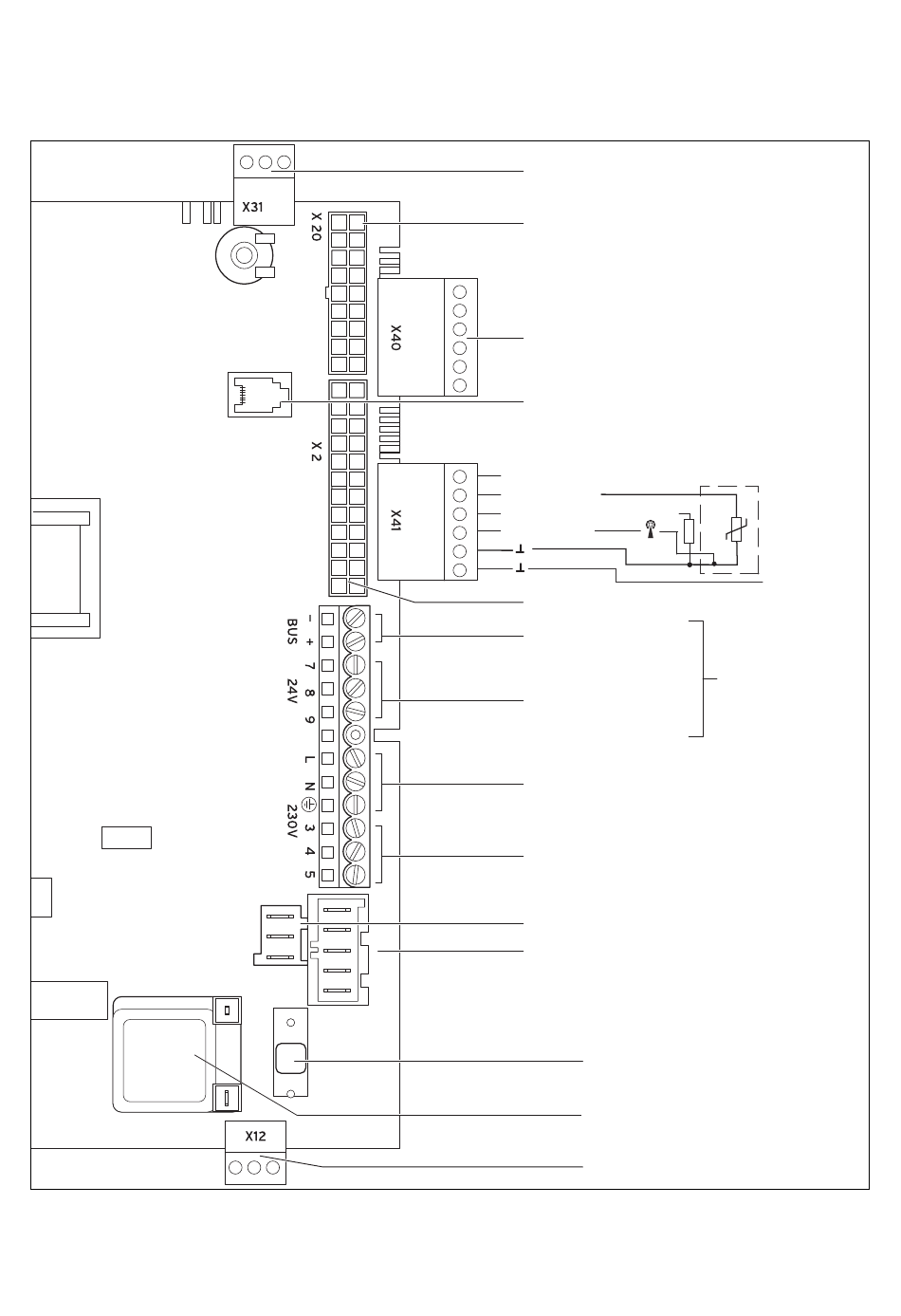

Fig. 5.9 Plan de raccordement turboTEC pro / turboTEC plus
20
Raccord eBus accessoire
Faisceau de câbles cellule thermique
Raccord module accessoire
Diagnostic avec eBus,
vrnetDIALOG
Sonde externe
Sonde de départ ou de retour ext.
Signal DCF-77
Faisceau de câbles hydraulique
Raccordement pour
régulateur eBus ext.
Thermostat d'ambiance 24 V:
Raccord 7, 8, 9
Pas d'interface bidirectionnelle
(uniquement analogique)
Raccordement au secteur : 230 V/50 Hz
Thermostat d'ambiance 230 V
(éliminer pontage)
Ventilation
Pompe de chauffage
Notice d'installation et d'entretien turboTEC pro, turboTEC plus 0020029203_03
Attention :
Ne pas raccorder de
tension secteur!
Risque de destruction
du système
électronique !
Fusible 2A inerte
Allumage
Raccordement : 230 V
