Configuration
6.2 Déroulement de la configuration
Procédure
1. Dimensionner une charge de base pour le point de fonctionnement stationnaire. Le couple
résistant de base doit se situer en dessous de la caractéristique S1.
2. Pour des cas de surcharge de courte durée (au démarrage par exemple), dimensionner une
surcharge. Calculer le courant de surcharge par rapport au couple résistant en surcharge
demandé. Le couple résistant en surcharge doit se trouver en dessous de la caractéristique
C_max.
En résumé, le dimensionnement se présente comme suit.

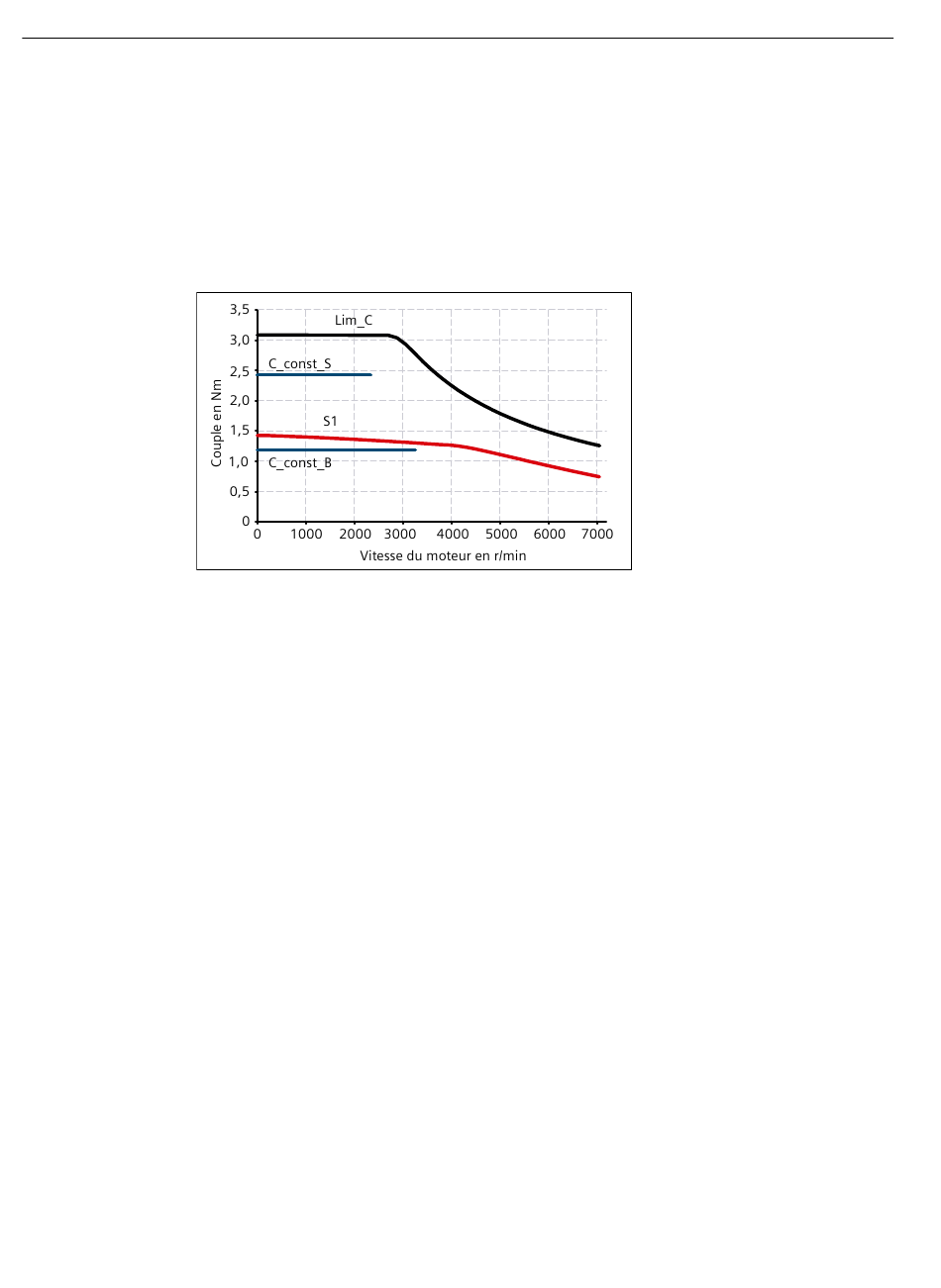

Figure 6-3
3. Sélectionner un moteur qui répond aux exigences du mode de fonctionnement S1.
96
M_max Courbe du couple maximal
S1 Caractéristique S1
Choix du moteur pour le cycle de charge avec facteur de marche constant
C_const_S Ligne pour le couple résistant en
surcharge
C_const_B Ligne pour le couple résistant de
base
Moteurs synchrones 1FT2 pour SINAMICS S120
Manuel de configuration, 12/2023, A5E50645584D AE
