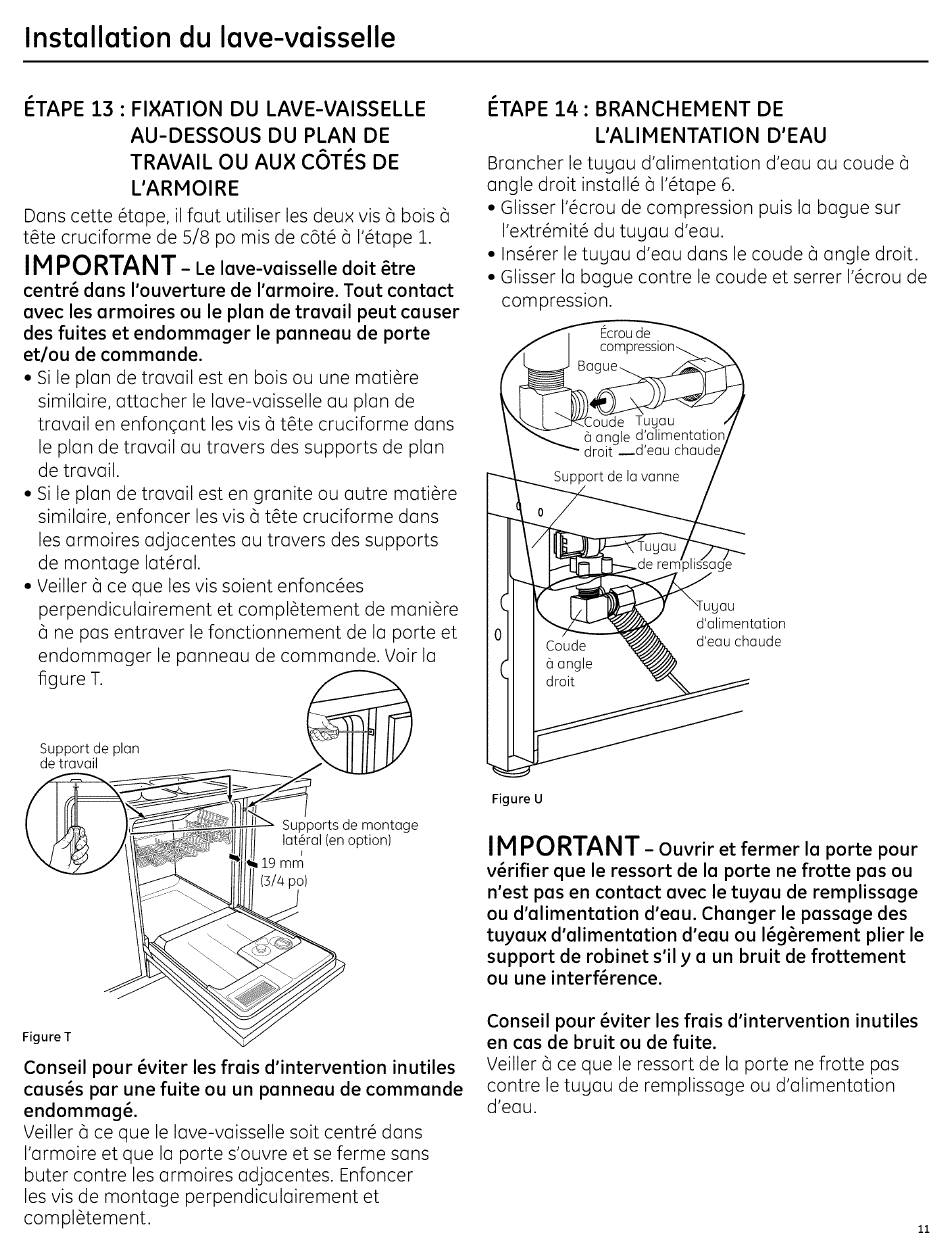

Installation du lave-vaisselle
I_TAPE 13 : FIXATION
DU LAVE-VAISSELLE
AU-DESSOUS
DU PLAN DE
TRAVAIL
OU AUX C6TI_S DE
L'ARMOIRE
Dams cette @ape, il faut utiliser les deux vis 6 bois 6
t@e cruciforme
de 5/8 po mis de c6t@ h I'@ape 1.
IM PORTANT-
Le lave-vaisselle
doit _tre
centr_ dans I'ouverture
de I'armoire.
Tout contact
avec les armoires
ou le plan de travail
peut causer
des fuites et endommager
le panneau de porte
et/ou de commande.
• Si le plan de travail est en bois ou une mati@e
similaire, attacher le lave-vaisselle au plan de
travail en enfon£:ant les vis 6 t@e cruciforme
dons
le plan de travail au travers des supports de plan
de travail.
• Si le plan de travail est en granite ou autre mati@e
similaire, enfoncer les vis 6 t@e cruciforme dons
les armoires adjacentes au travers des supports
de montage lot@ok
• Veiller 6 ce que les vis soient enfonc6es
perpendicutairement
et compl6tement
de mani6re
h ne pas entraver le fonctionnement
de la porte et
endommager
le panneau de commande.
Voir la
figure T.
I_TAPE 14:
BRANCHEMENT
DE
L'ALIMENTATION
D'EAU
Brancher le tuyau d'atimentation
d'eau au coude h
angle droit instatl_ h I'@ope 6.
• Gtisser 1'6crou de compression
puis Io bogue sur
I'extr6mit6 du tugau d'eau.
• Ins6rer le tugau d'eou dons le coude h ongte droit.
• Gtisser Io bogue contre le coude et serrer 1'6crou de
compression.
compress,onx
issage
au
d'alimentation
d'eau chaude
Support de plan
de travail
Supports de montage
lat@ral (en option)
J
19 mm
(3//4po)
Figure T
Conseil pour _viter les frais d'intervention
inutiles
causes par une fuite ou un panneau de commande
endommag_.
Veiller h ce que le lave-vaisselle soit centr_ dons
I'ormoire et que Io porte s'ouvre et se ferme sons
buter contre les armoires odjocentes.
Enfoncer
les vis de montage perpendicutoirement
et
compl@ement.
Figure U
IMPORTANT-
Ouvrir et fermer la porte pour
v_rifier que le ressort de la porte ne frotte pas ou
n'est pas en contact
avec le tuyau de remplissage
ou d'alimentation
d'eau. Changer le passage des
tuyaux d'alimentation
d'eau ou l_g_rement
plier le
support
de robinet s'il y a un bruit de frottement
ou une interference.
Conseil pour _viter les frais d'intervention
inutiles
en cas de bruit ou de fuite.
Veiller h ce que le ressort de la porte ne frotte pas
contre le tugou de remplissoge ou d'olimentotion
d'eou.
11
