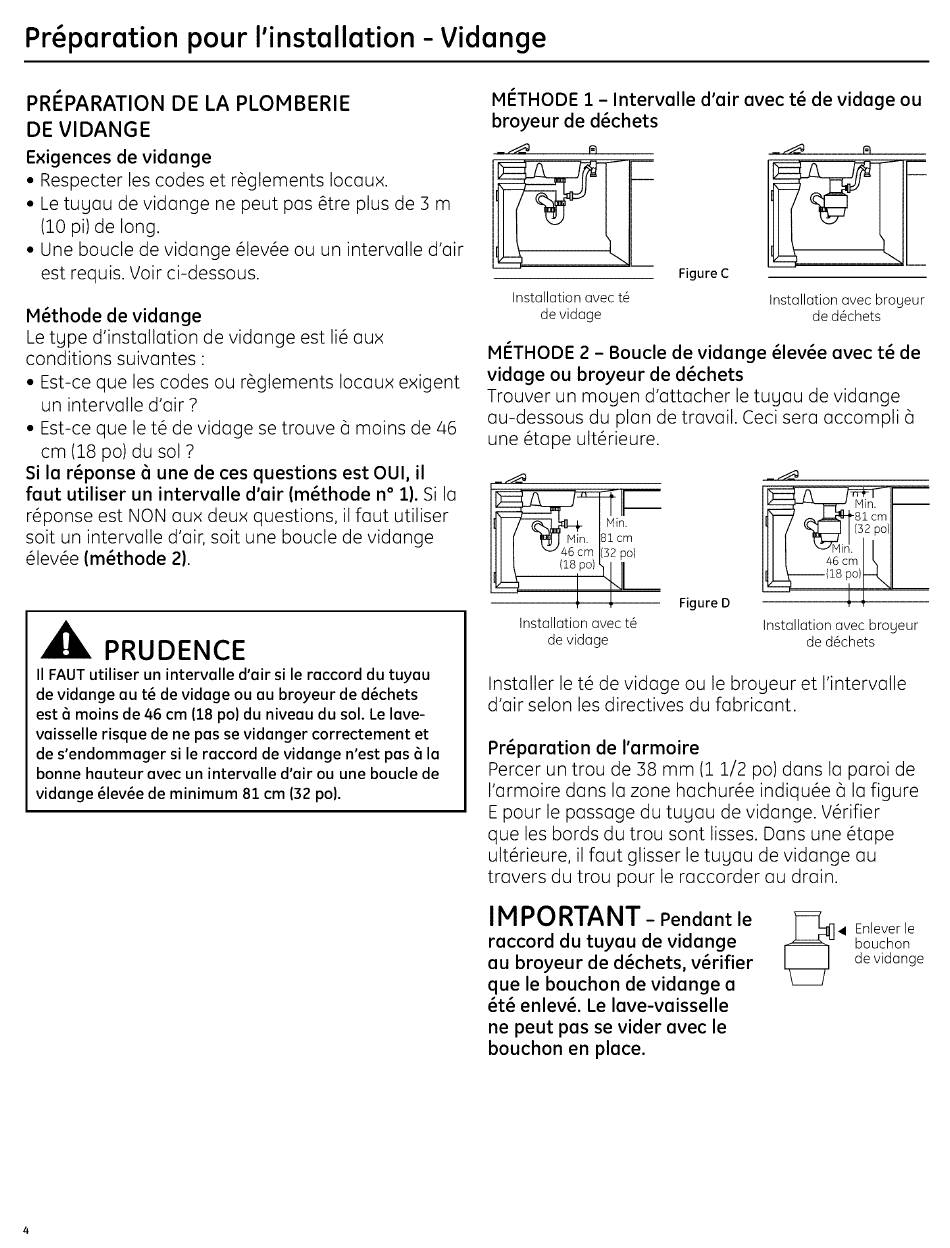

Preparation pour I'installation
- Vidange
PRI_PARATION
DE LA PLOMBERIE
DE VIDANGE
Exigences de vidange
• Respecter les codes et r_gtements Iocaux.
• Le tuyau de vidange ne peut pas @re plus de 3 m
(10 pi)de long.
• Une boucle de vidange #lev#e ou un intervalle d'air
est requis. Voir ci-dessous.
M_thode de vidange
Le type d'installation
de vidange est li@aux
conditions suivantes :
• Est-ce que les codes ou r@gtements Iocaux exigent
un intervalle d'air ?
• Est-ce que le t6 de vidoge se trouve 5 mains de 46
cm (18 po)du sol ?
Si la r@ponse _ une de ces questions
est OUI, il
faut utiliser un intervalle
d'air (m@thode n° 1). Si Io
r6ponse est NON oux deux questions, il fout utiliser
soit un intervolle d'oir, salt une boucle de vidonge
61ev6e (m_thode
2).
PRUDENCE
II FAUTutiliser un intervalle d'air si le raccord du tuyau
de vidange au t_ de vidage ou au broyeur de d_chets
est 6 mains de 46 cm (18 po) du niveau du sol. Le lave-
vaisselle risque de ne pas se vidanger correctement
et
de s'endommager si le raccord de vidange n'est pas 6 la
bonne hauteur avec un intervalle d'air ou une boucle de
vidange _lev_e de minimum 81 cm (32 po).
MISTHODE 1 - Intervalle
d'air avec t@de vidage ou
broyeur de d@chets
Figure C
Installation avec t6
devidage
Installation avec brogeur
de d@chets
MI_THODE 2 - Boucle de vidange @lev@eavec t@ de
vidage ou broyeur de d@chets
Trouver un moyen d'attacher
le tuyau de vidange
au-dessous du plan de travail. Ceci sera accompli 5
une @ape utt@rieure.
v46 m,To,
Installation avec t6
de vidage
Figure D
Installation avec brogeur
de d@chets
Installer le t@de vidage ou le broyeur et I'intervalle
d'air selon les directives du fabricant.
Pr@paration de I'armoire
Percer un trou de 38 mm (Z Z/2 po) dans la paroi de
I'armoire dons la zone hachur@e indiqu@e 5 la figure
E pour le passage du tuyou de vidonge. V@rifier
que les bards du trou sont lisses. Dons une @ape
ult@rieure, il lout gtisser le tuyau de vidange ou
travers du trou pour le raccorder au drain.
IMPORTANT-
Pendant
le
raccord du tuyau de vidange
au broyeur de d_chets, v_rifier
que le bouchon
de vidange a
_t_ enlev_. Le lave-vaisselle
ne peut pas se vider avec le
bouchon en place.
,
nlever le
bouchon
de vidange
