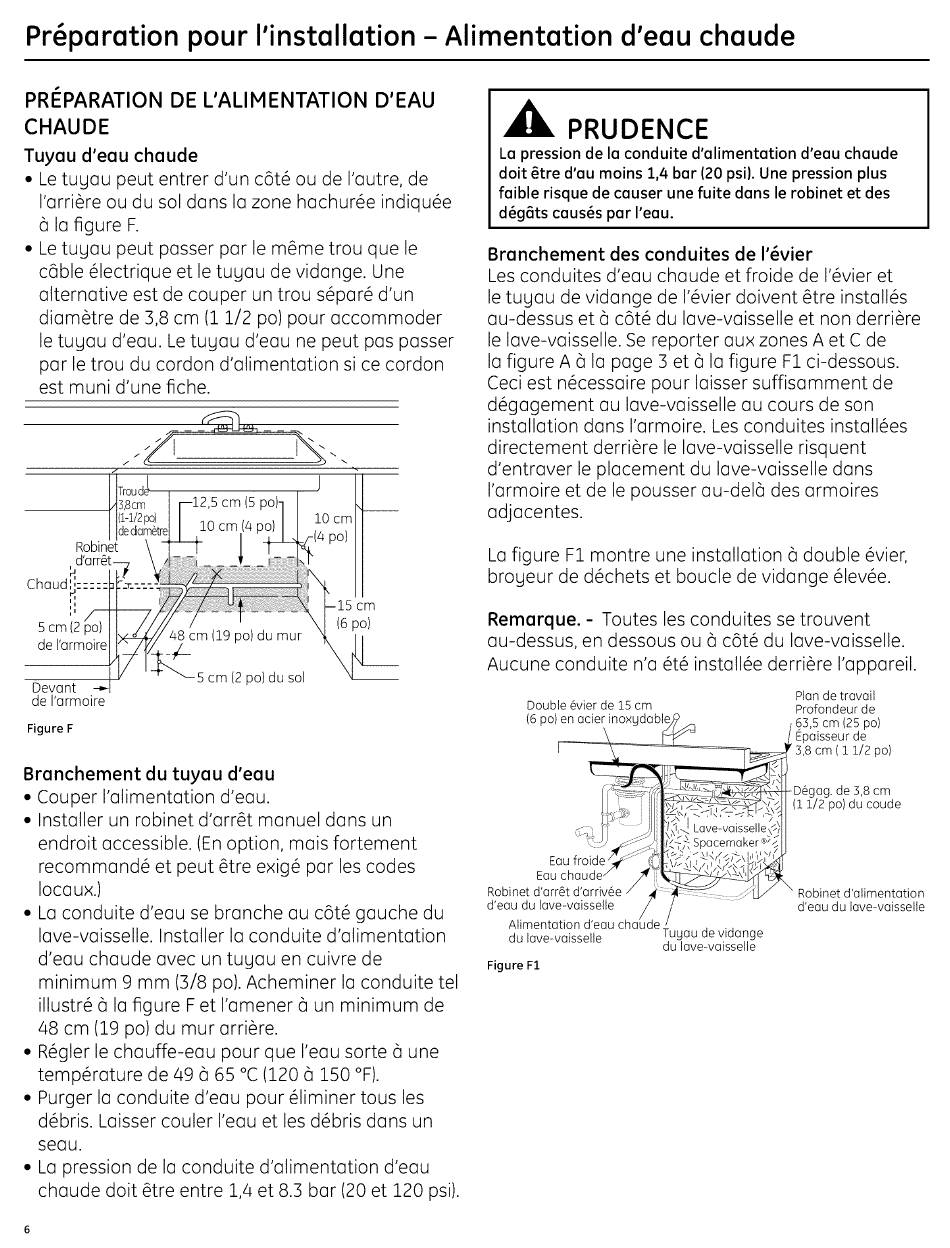

Preparation pour I'installation
- Alimentation d'eau chaude
PRI_PARATION DE L'ALIMENTATION
D'EAU
CHAUDE
Tuyau
d'eou
chaude
• Le tuyau
peut entrer
d'un c6t_ ou de I'autre, de
I'arri_re
ou du sol dans la zone hachur_e
indiqu_e
la figure
F.
• Le tuyau
peut passer par le m_me trou que le
cable _lectrique
et le tuyau
de vidange.
Une
alternative
est de couper
un trou s_par_
d'un
diam_tre
de 3,8 cm (1 1/2 po) pour accommoder
le tuyau
d'eau.
Le tuyau
d'eau ne peut pas passer
par le trou du cordon
d'alimentation
si ce cordon
est muni d'une fiche.
cm (5 po)-
lO cm (4
h
Chaudll:-::-
5 cm (2 po)
de I'armoire
Devant
--.-
de I'armoire
Figure
F
cm
(6 po)
48 cm (19 po) du mur
_l
5 cm (2 po) du sol
Bronchement
du tuyou d'eou
• Couper I'atimentation
d'eau.
• Installer un robinet d'arr@ manuel duns un
endroit accessible. (En option, mais fortement
recommand_
et peut @re exig_ par les codes
Iocaux.)
• La conduite d'eau se branche au c6t@ gauche du
lave-vaisselle. Installer la conduite d'alimentation
d'eau chaude avec un tuyau en cuivre de
minimum 9 mm (3/8 po). Acheminer la conduite tel
illustr@ @la figure F et I'amener _ un minimum de
48 cm (3_9 po) du mur arri@re.
• R@gterle chauffe-eau
pour que I'eau sorte _ une
temp@rature de 49 5 65 °C (3_205 3_50°F).
• Purger la conduite d'eau pour @liminer tous les
d@bris. Laisser couter I'eau et les d@bris dans un
seau.
• La pression de la conduite d'alimentation d'eau
chaude dolt @treentre 3_,4 et 8.3 bar (20 et 3_20 psi).
PRUDENCE
Lo pression de Io conduite d'olimentotion
d'eou choude
doit 6tre d'ou moins 1,4 bor (20 psi). Une pression plus
foible risque de
couser une fuite dons le robinet et des
d_g6ts causes par I'eou.
Bronchement
des conduites
de I'_vier
Les conduites
d'eau chaude
et froide
de I'@vier et
le tuyau
de vidange
de I'@vier doivent
@tre instatl@s
au-dessus
et _ c6t@ du lave-vaisselle
et non derri@re
le lave-vaisselle.
Se reporter
aux zones A et C de
la figure
A _ la page 3 et _ la figure
F3_ci-dessous.
Ceci est n@cessaire pour laisser suffisamment
de
d@gagement
au lave-vaisselle
au cours de son
installation
dans I'armoire.
Les conduites
install@es
directement
derri@re le lave-vaisselle
risquent
d'entraver
le placement
du lave-vaisselle
dans
I'armoire
et de le pousser
au-del@ des armoires
adjacentes.
La figure F3_ montre une installation
5 double @vier,
brogeur de d@chets et boucle de vidange @lev@e.
Remarque. - Toutes les conduites se trouvent
au-dessus, en dessous ou 5 c6t@ du lave-vaisselle.
Aucune conduite n'a @t@ instatl@e derri@re I'appareil.
Double @vierde 15 cm
(6 po) en acier inoxgdabl_
Eau
Eau
Robinet d'arr@t d'arriv@e
d'eau du lave-vaisselle
Alimentation
d'eau
du lave-vaisselle
ruyau de vidange
du lave-vaisselle
Plan de travail
Profondeur de
v3,5 cm (25 po)
Epaisseur de
r 3,8 cm ( 1 1/2 po)
-D@gag. de 5,8 cm
(1 1/2 po) du coude
Robinet d'alimentation
d'eau du lave-vaisselle
Figure
FI
